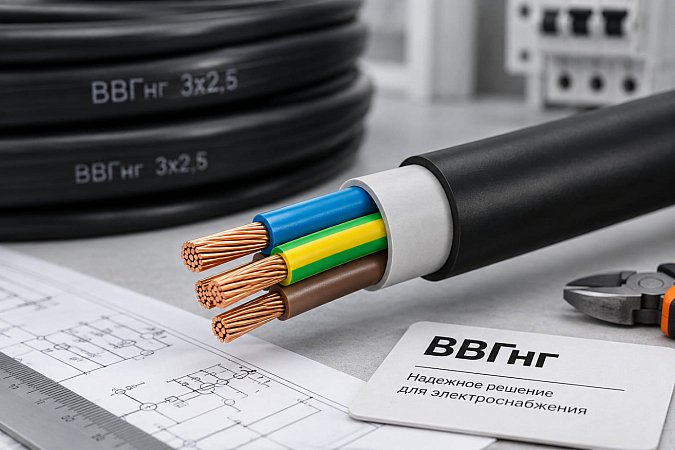

Кабель ВВГнг: структура, назначение, применение

Кабель ВВГнг относится к базовым маркам для силовых и осветительных сетей напряжением до 1 кВ. Он выпускается по ГОСТ 31996-2012 с числом жил от одной до пяти и сечением от 1,5 мм², поэтому применяется и на промышленных эстакадах, и на фасадах зданий. Расшифровка ВВГнг показывает материал жил, изоляции и оболочки, наличие брони и поведение кабеля в огне, а от этих свойств зависят допустимые условия прокладки.

Что такое кабель ВВГнг

ВВГнг — это силовой кабель с медными жилами, изоляцией и оболочкой из поливинилхлоридного пластиката, который не распространяет горение в пучке. Марка предназначена для передачи и распределения электроэнергии в стационарных установках переменного напряжения 0,66 и 1 кВ частотой 50 Гц.

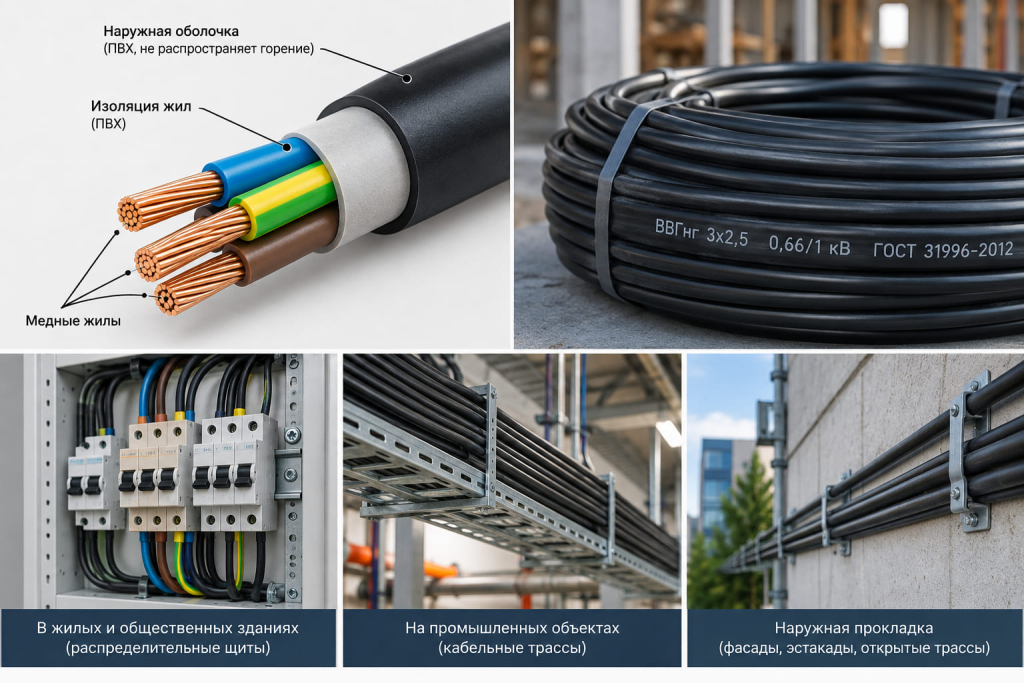

Внутри общей оболочки находятся от одной до пяти медных жил, каждая в собственной изоляции отличительного цвета. Жилы 1 и 2 класса гибкости рассчитаны на неподвижный монтаж, поэтому для передвижного оборудования марка не применяется.

Основные области применения марки:

• наружные электроустановки — групповая прокладка на эстакадах и в галереях

• производственные помещения — сухие и влажные цеха, насосные, компрессорные

• кабельные сооружения — блоки, каналы и туннели с учетом горючей нагрузки

• открытые трассы — фасады, навесы, мачты освещения территорий

Расшифровка маркировки ВВГнг

Для марки ВВГнг расшифровка складывается из четырех позиций, и каждая описывает отдельный слой конструкции или поведение кабеля в огне.

Как расшифровывается ВВГнг-LS

Семь символов в названии ВВГнг-LS сообщают почти все, что нужно знать о кабеле до покупки: материал жил, тип изоляции и оболочки, отсутствие брони, способность не распространять горение и сниженное дымо- и газовыделение.

Обозначение	Элемент	Значение
Нет буквы «А»	Жила	Медь
В (первая)	Изоляция жил	ПВХ-пластикат
В (вторая)	Наружная оболочка	ПВХ-пластикат пониженной горючести
Г	Броня	Отсутствует
нг	Пожарная безопасность	Не распространяет горение в пучке
(А), (В), (А F/R)	Категория нг	Допустимый объем горючей массы

Расшифровка маркировки кабеля ВВГнг-LS по шагам

Полное условное обозначение кабеля длиннее марки и читается слева направо. Порядок разбора видно на обозначении «ВВГнг(А)-LS 3х2,5ок(N,PE)-0,66», которое встречается в каталогах производителей.

1. Буквенная часть ВВГ содержит информацию о медных жилах, ПВХ-изоляции, ПВХ-оболочке и отсутствии брони.
2. Индекс нг(А) показывает, что кабель прошел испытание на нераспространение горения в пучке по категории А.
3. Приставка LS означает нормированное дымо- и газовыделение.
4. Запись 3х2,5 обозначает три жилы сечением 2,5 мм² каждая.
5. Буквы «ок» описывают конструкцию жилы, здесь однопроволочную круглую.
6. Индексы (N,PE) сообщают, что одна жила нулевая рабочая, другая нулевая защитная.
7. Цифра 0,66 после дефиса указывает номинальное напряжение в киловольтах.

Алюминиевые жилы обозначаются префиксом «А» (АВВГнг), медные записываются без него. Первая «В» относится к изоляции жил, вторая к наружной оболочке, которая у исполнения «нг» изготавливается из пластиката пониженной горючести.

Буква «Г» означает отсутствие брони. Вопреки распространенному толкованию она не указывает на «голый» провод, ведь жилы защищены изоляцией и оболочкой. Небронированная конструкция легче и гибче, но плохо переносит давление грунта и удары, поэтому для траншей выпускаются марки с броней из стальных лент, например ВБбШв.

Индекс «нг» означает, что пучок кабелей самостоятельно прекращает горение после удаления источника огня. Его нередко считают исчерпывающей характеристикой пожарной безопасности, хотя по действующему стандарту за индексом следует категория, ограничивающая объем неметаллических материалов в пучке:

• нг(А) — до 7 л горючей массы на метр пучка, пламя воздействует 40 минут

• нг(В) — до 3,5 л/м с тем же временем воздействия

• нг(А F/R) — норма категории А в более жесткой схеме испытаний

Обозначение «ВВГнг» без скобок осталось от прежних нормативов. Если категория не указана, ее уточняют по паспорту качества, поскольку от нее зависит допустимое число кабелей в одном лотке.

Полная расшифровка кабеля ВВГнг включает не только марку. В спецификации указывается условное обозначение, например «ВВГнг(А) 3х70мс+1х35мс(N)-1», и его элементы читаются так:

• 3х70 — три основные жилы сечением 70 мм²

• 1х35(N) — нулевая жила уменьшенного сечения

• м или о — многопроволочная или однопроволочная жила

• с или к — секторная или круглая форма

• -1 — номинальное напряжение 1 кВ

Для сечений до 16 мм² тип жилы можно не указывать, поэтому запись «ВВГнг(А) 3х2,5-0,66» тоже корректна. Индекс «-Т» или «-ХЛ» после марки обозначает тропическое или холодостойкое исполнение. На оболочке с интервалом не более метра печатаются марка, завод, номер стандарта и год выпуска.

Конструкция и характеристики ВВГнг

Конструкция собирается от центра к оболочке, и у каждого слоя своя функция. Медные жилы 1 или 2 класса по ГОСТ 22483 бывают однопроволочными до 50 мм² и многопроволочными от 16 мм², а от 50 мм² многопроволочную жилу уплотняют, чтобы сократить диаметр кабеля.

В многожильных кабелях от 25 мм² жилам придают секторную форму, и сердечник выходит компактнее круглого. ПВХ-изоляция выпрессовывается слоем от 0,6 мм у сечения 1,5 мм² до 2,2 мм у сечения 240 мм². Нулевая жила выделяется синим цветом, заземляющая зелено-желтым, фазные обычно окрашены в серый, коричневый и черный.

Промежутки в скрученном сердечнике заполняются полимером или жгутами, поэтому кабель сохраняет круглое сечение и надежно герметизируется в кабельном вводе. Наружная оболочка толщиной не менее 1,8 мм у многожильных и 1,4 мм у одножильных исполнений защищает сердечник от влаги и истирания.

Нормативные параметры марки сведены в таблицу:

Номинальное напряжение	0,66 и 1 кВ, 50 Гц
Число жил	1–5
Сечение жил	1,5–1000 мм² у одножильных, до 400 мм² у многожильных, до 50 мм² на 0,66 кВ
Испытательное напряжение, 10 минут	3 кВ для 0,66 кВ, 3,5 кВ для 1 кВ
Длительно допустимая температура жил	+70 °C
Температура жил в режиме перегрузки	+90 °C
Предельная температура жил в режиме КЗ	+160 °C
Температура эксплуатации	от −50 до +50 °C
Прокладка без подогрева	не ниже −15 °C
Минимальный радиус изгиба	7,5 D у многожильных, 10 D у одножильных
Класс пожарной опасности ВВГнг(А)	П1б.8.2.5.4
Срок службы	30 лет
Гарантийный срок	5 лет с ввода в эксплуатацию

Срок службы ВВГнг заводы чаще всего указывают 30 лет, хотя ГОСТ допускает и 25, 35 или 40. На деле ресурс зависит от условий эксплуатации. Постоянный нагрев жил выше +70 °C, крутые изгибы и прямое солнце ускоряют старение ПВХ, и кабель служит меньше заявленного.

Для чего используется кабель ВВГнг

ГОСТ 31996-2012 относит кабели с оболочкой пониженной горючести к групповой прокладке в кабельных сооружениях наружных (открытых) электроустановок. Для жилых и общественных зданий и внутренних электроустановок стандарт указывает исполнения нг-LS. Поэтому в квартирах, офисах и торговых залах проектировщики закладывают ВВГнг(А)-LS, а обычный ВВГнг остается маркой для улицы, производственных площадок и технических трасс.

С учетом этого разграничения марка применяется на разных объектах:

• промышленные — эстакады между корпусами, открытые распределительные устройства 0,4 кВ, цеха

• коммерческие — освещение парковок, питание вывесок и наружных блоков кондиционеров

• жилые — дворовое и фасадное освещение, питание ворот и хозяйственных построек

В силовых сетях ВВГнг питает электродвигатели, распределительные щиты и шкафы управления. Пятижильные исполнения рассчитаны на трехфазные линии системы TN-S с раздельными нулевой и защитной жилами, четырехжильные используются в системе TN-C. В осветительных сетях чаще всего прокладываются трехжильные кабели сечением 1,5 и 2,5 мм².

Можно ли прокладывать ВВГнг на улице

Да, открытая прокладка допускается. ВВГнг выпускается в исполнении УХЛ категории размещения 1 по ГОСТ 15150, и эта категория подразумевает эксплуатацию на открытом воздухе от −50 до +50 °C.

Возможность наружной прокладки определяют несколько факторов:

• солнечное излучение — многие заводы в ТУ оговаривают защиту от прямых лучей

• температура монтажа — ниже −15 °C барабан предварительно прогревают

• механические нагрузки — без брони оболочка повреждается от ударов и грызунов

• грунт — прямая укладка в траншею для марки не рекомендуется

На солнце ПВХ постепенно стареет, оболочка дубеет, становится хрупкой и со временем трескается. Поэтому на фасадах трассу укрывают кабельным каналом, металлической трубой или гофрой со светостабилизатором.

В грунте ВВГнг допускается только в защитной трубе или кабельном блоке. Для прямой укладки в траншею выбирают бронированные кабели или марки с изоляцией из сшитого полиэтилена в полиэтиленовом шланге, которые стандарт относит к прокладке в земле. Для регионов с морозами ниже −50 °C выпускается ВВГнг-ХЛ, по ТУ отдельных заводов рассчитанный на эксплуатацию до −60 °C.

ВВГнг или ВВГ-П — что выбрать

Буква «П» обозначает плоский кабель с двумя или тремя жилами, уложенными в одной плоскости. ГОСТ 31996-2012 допускает такую конструкцию только для небронированных кабелей до 1 кВ сечением до 16 мм², поэтому ВВГ-П применяется в основном в однофазных линиях. Марка без индекса «нг» не распространяет горение лишь в одиночной прокладке, и для пучков выпускается ВВГ-Пнг(А). Поэтому вопрос «ВВГнг или ВВГ-Пнг» для одной и той же линии решают форма сечения и способ прокладки.

Критерий	ВВГнг	ВВГ-П
Форма сечения	Круглая	Плоская
Число жил	1–5	2–3
Максимальное сечение	1000 мм²	16 мм²
Групповая прокладка	Допускается	Только в исполнении нг
Уплотнение в кабельном вводе	Надежное	Затруднено

Плоский кабель в большей степени используют в скрытой проводке, поскольку он хорошо ложится в неглубокую штробу. Круглый ВВГнг лучше подходит для лотков, труб и сальниковых вводов щитов, где от формы сечения зависит плотность уплотнения. Для трехфазных линий и сечений больше 16 мм² выбор однозначно в пользу ВВГнг, а для скрытой проводки внутри зданий оптимально плоское исполнение ВВГнг-LS-П.

Чем ВВГнг отличается от ВВГнг-LS

Приставка LS (Low Smoke) обозначает пониженное дымо- и газовыделение. У ВВГнг-LS изоляция и оболочка изготавливаются из ПВХ-пластиката пониженной пожарной опасности, который выделяет не более 140 мг галогенных кислот в пересчете на HCl на грамм материала. Дым такого кабеля снижает светопроницаемость в испытательной камере не более чем на 50%. Для обычного ВВГнг эти показатели не нормируются.

Разница видна и в классе пожарной опасности. У ВВГнг(А) это П1б.8.2.5.4, у ВВГнг(А)-LS П1б.8.2.2.2, и расхождение в двух последних позициях кода отражает более низкие токсичность и коррозионную активность продуктов горения. Для групповой прокладки внутри зданий в каталоге РКБ можно выбрать кабель ВВГнг-LS в исполнениях от одной до пяти жил.

Как выбрать кабель ВВГнг

Сначала определяется место прокладки, а число жил и сечение подбираются уже по току нагрузки и схеме сети. Параметры проверяются в следующем порядке:

• условия прокладки — улица, здание или грунт определяют, подходит ли ВВГнг

• напряжение — исполнение на 0,66 кВ подходит для сетей 220/380 В и ограничено сечением 50 мм²

• количество жил — три для однофазной линии, пять для трехфазной системы TN-S

• нагрузка — расчетный ток сравнивается с допустимым для способа прокладки

• сечение — принимается по нагреву и проверяется по падению напряжения на длинной трассе

В лотке с другими кабелями допустимый ток снижается из-за взаимного нагрева. Для пятижильных кабелей и четырехжильных с нагрузкой во всех жилах стандарт вводит понижающий коэффициент 0,93. Допустимые токи медных многожильных кабелей по ГОСТ 31996-2012 рассчитаны для воздуха +25 °C и грунта +15 °C на глубине 0,7 м:

Сечение жилы, мм²	На воздухе, А	В земле, А
1,5	21	27
2,5	27	36
4	36	47
6	46	59
10	63	79
16	84	102
25	112	133
35	137	158
50	167	187

Если кабель будет лежать в трубе, допустимый ток окажется ниже табличного, потому что воздух между кабелем и стенками трубы плохо отводит тепло. Точное значение в таком случае определяется проектом.

Производители кабеля ВВГнг

Конструкцию ВВГнг задает ГОСТ 31996-2012, поэтому у разных заводов марка одна и та же. Основные производители:

• ВВГнг Кабэкс — завод с площадками в Ревде и Кунгуре, выпускает в том числе LS, ХЛ и плоские исполнения

• ВВГнг Конкорд — смоленское производство с полным циклом от волочения проволоки, в LS-исполнении применяется безгалогенный заполнитель

• ВВГнг-LS от «Электрокабель» Кольчугинский завод — предприятие во Владимирской области, ведущее историю от меднопрокатного производства XIX века

• ВВГнг Альфакабель — орловский завод, который выпускает ВВГнг(А) и ВВГнг(А)-LS на 0,66 кВ, включая плоские

Если кабеля нужного завода нет в наличии, менеджеры РКБ подбирают тот же маркоразмер от другого производителя.

Где купить кабель ВВГнг

В каталоге РКБ представлены ВВГнг(А), ВВГнг(А)-LS, плоские и холодостойкие исполнения от одножильных до пятижильных. Купить кабель ВВГнг можно оптом и в розницу, сечения до 16 мм² отгружаются в бухтах, крупные на барабанах. Цена зависит от сечения, числа жил, производителя и объема партии, поэтому стоимость и остаток менеджер подтверждает на день обращения. Доставка выполняется по России и ЕАЭС, партия сопровождается сертификатами и паспортом качества, документы оформляются по ЭДО.

Вопросы и ответы

Можно ли прокладывать ВВГнг на улице?

Можно. Кабель рассчитан на открытый воздух и морозы до −50 °C, однако от прямого солнца его лучше спрятать в канал, трубу или под козырек. Закапывать ВВГнг в землю без трубы не рекомендуется, для траншеи подбирается бронированная марка.

Как снять изоляцию с плоского кабеля ВВГнг?

Оболочка надрезается вдоль по краю кабеля монтерским ножом с пяткой или стриппером, затем отгибается и срезается у основания так, чтобы лезвие не задело изоляцию жил. С каждой жилы изоляция снимается стриппером с гнездом под нужное сечение на длину, которую указывает производитель клеммы. На морозе ПВХ становится ломким, поэтому зимой кабель перед разделкой отогревается в тепле.

Для каких задач подходит кабель ВВГнг?

От него запитываются двигатели, щиты, наружное освещение и оборудование на эстакадах, в цехах и на фасадах. Индекс «нг» разрешает укладывать несколько кабелей в один лоток. Для проводки внутри квартир и офисов выбирают вариант с приставкой LS.

Как расшифровывается кабель ВВГнг?

Название читается по порядку букв: В — ПВХ-изоляция на каждой жиле, В — общая оболочка из ПВХ, Г — брони нет, нг — пучок кабелей не поддерживает горение. Буквы «А» в начале нет, значит жилы медные.

Что значит ВВГнг?

Это короткое название медного силового кабеля без брони, который не распространяет пламя даже в связке. На новых барабанах обычно пишут ВВГнг(А) или ВВГнг(В), и буква в скобках показывает, для какого объема горючей массы в пучке кабель прошел испытание на нераспространение горения.

Кабель ВВГнг какого производителя лучше купить?

Заводы выпускают ВВГнг по одному ГОСТ. Перед покупкой изучите отзывы о кабеле ВВГнг Кабэкс, Альфакабель, Конкорд или Кольчугинского завода. Кабэкс и Альфакабель входят в отраслевую ассоциацию «Честная позиция», созданную для борьбы с некачественной кабельной продукцией. Независимо от бренда у продавца запрашиваются паспорт качества и сертификат на конкретную партию.
