Кабель КВВГнг-FRLS

Кабель КВВГнг-FRLS в Санкт-Петербурге

КВВГнг-FRLS – контрольный кабель, отличающий высокой степенью безопасности в случае пожара, благодаря своим огнестойким и самозатухающим свойствам. Предназначен для прокладки в помещениях с повышенными требованиями к пожарной безопасности, используется в системах, которые должны сохранять работоспособность в условиях пожара.

Кабели марки КВВГнг-FRLS имеют медные токопроводящие жилы в изоляции из поливинилхлорида низкой горючести. Они характеризуются низким выделением горючих веществ при тлении, могут прокладываться в пучках. Номинальное напряжение подключаемых электроустановок – 0,66 кВ переменного тока.

Как выбрать кабель КВВГнг-FRLS

При выборе продукции учитываются основные параметры продукции – номинальное переменное напряжение сети, количество и размер сечения токопроводящих жил. Также важно знать температурные условия эксплуатации, монтажный радиус гиба, допустимый нагрев жил.

Расшифровка кабеля КВВГнг-FRLS

  • К – кабель контрольный.
  • В – изоляция из поливинилхлоридного пластиката пониженной горючести.
  • В – оболочка из поливинилхлоридного пластиката низкой пожарной опасности.
  • Г – без защитного покрова, «голый» кабель.
  • нг – не распространяет горение при групповой прокладке, подходит для пожароопасных помещений.
  • FR – огнестойкий кабель, может работать до 180 минут при воздействии открытого огня.
  • LS – с низким выделением дыма, газа при горении, тлении.

Отсутствие буквы «А» указывает на медные токопроводящие жилы. После буквенного обозначения идет числовое – количество жил и их номинальное сечение.

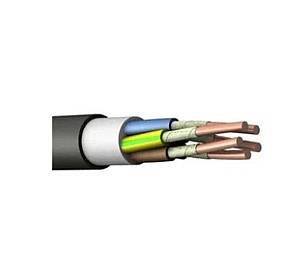

Конструкция кабеля КВВГнг-FRLS

  1. Медные токопроводящие жилы круглой формы, класс гибкости – 1 по ГОСТ 22483-2012. Число жил – от 2 до 37, сечение – от 0,75 до 6 мм2. Все жилы имеют одинаковое сечение, скручены.
  2. Термобарьер из слюдосодержащей ленты, обеспечивающий защиту токопроводящих жил от воздействия нагрева. Накладывается с перекрытием не менее 40%. Номинальная толщина лент 0,14 мм.
  3. Изоляция – негорючий поливинилхлоридный пластикат низкой пожарной опасности, номинальная толщина изоляции – от 0,6 до 0,9 мм.
    Жилы скручиваются, в каждом повиве предусмотрена «счетная пара» из красной и синей жилы, расположенных рядом. Все остальные жилы – белые. Красный цвет указывает на направляющую жилу, синий – на счетную.  Цветовая маркировка может быть сплошной или в виде продольный полос шириной 1 мм. Допускается цифровая кодировка жил. Цифры – синего или черного цвета, между ними расстояние не более 35 мм.
  4. Разделительный слой из ПВХ пластиката пониженной пожароопасности толщиной не менее 0,5 мм. Накладывается с заполнением скрученных изолированных жил поливинилхлоридом.
  5. Наружная оболочка – поливинилхлоридный пластикат низкой горючести с низким выделением дыма и газа при тлении. Номинальная толщина – от 1,5 до 1,9 мм.

Область применения кабеля КВВГнг-FRLS

  • Подключение стационарных установок. Применяются для передачи и распределения электрических сигналов, энергии, для присоединения к электрическим аппаратам, электротехническому оборудованию, распределительным устройствам с номинальным переменным напряжением до 660 В частоты до 100 Гц. Могут эксплуатироваться в системах постоянного напряжения 1 кВ.
  • Групповая прокладка с учетом горючей нагрузки.
  • Общепромышленное применение. Предназначены для прокладки в кабельных сооружениях, в каналах, во внутренних электроустановках, на открытом воздухе, в зонах, защищенных от механического воздействия. Используются в системах, которые должны сохранять работоспособность в условиях пожара.
  • Пожароопасные помещения. Используются для прокладки в кабельных сооружениях и пожароопасных помещениях, в том числе во взрывоопасных зонах всех классов, кроме взрывоопасных зон класса В1. Могут применяться на атомных станциях вне гермозоны в системах АС класса 2.
  • Подземная прокладка. Допускается прокладка в траншеях, но с обеспечением надежной защиты мест их вывода на поверхность.

Технические характеристики кабеля КВВГнг-FRLS

  • Номинальное напряжение переменного тока – 0,66 кВ частотой 100 Гц.
  • Номинальное напряжение постоянного тока – 1 кВ.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура без предварительного нагрева – не ниже -7°С.
  • Длительно-допустимый рабочий нагрев – до +70°С.
  • Температура жил в режиме перегрузки – до +90°С. Продолжительность режима перегрузки – не более 8 ч, 1000 ч за весь срок службы.
  • Допустимая температура жил при КЗ – не более +250°С, длительность – 4 секунды.
  • Минимальный монтажный радиус – 6 наружных диаметров.
  • Класс пожарной опасности по ГОСТ 31565 – П1б.1.2.2.2.
  • Строительная длина – не менее 150 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Сопротивление изоляции при температуре 20°С – от 6 до 10 МОм*км.
  • Климатическое исполнение – УХЛ, 1-5 категории по ГОСТ 15150.
  • Токсичность продуктов горения – от 40 до 120 г/м3.
  • Огнестойкость – 180 минут.
  • Срок службы – 30 лет.

ГОСТ КВВГнг-FRLS

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГнг-FRLS

  • КВВГнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.
  • КВВГнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.
  • КВВГнг(А)-FRLSLTx – низкотоксичный контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении, огнестойкий.
  • КВВГзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова, с заполнением.
  • КВВГнг(А)-LSLTx – низкотоксичный контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.

Производители кабеля КВВГнг-FRLS

  • ИВКЗ
  • КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
  • Кавказкабель
  • МАРПОСАДКАБЕЛЬ
  • ПО СЭК

Кабель КВВГнг-FRLS от компании РКБ

В компании РКБ можно купить кабели КВВГнг-FRLS для присоединения пожаробезопасных систем с номинальным переменным напряжением до 0,66 кВ переменного тока. Все изделия проходят заводские испытания предельным напряжением, приемку контрольными органами.

Кабели марки КВВГнг-FRLS отличаются огнестойкостью, сохраняют работоспособность в течение 180 минут при пожаре, в условиях воздействия открытого огня. Кабели имеют сертификаты, соответствуют действующим нормативным стандартам, применяются для подключения электротехнических приборов с высокими требованиями по огнестойкости системы.
