Кабель КВВГнг-LS в Санкт-Петербурге
КВВГнг-LS – электрический контрольный кабель, предназначенный для прокладки внутри и снаружи помещений. Он имеет медные многопроволочные жилы в негорючей изоляции и оболочке из ПВХ пластикат с низким выделением дыма, газа при тлении.
Он подходит для прокладки в электрощитовых, офисах, жилых помещениях и других местах, где требуется надежное электрическое соединение. Может прокладываться по эстакадам, в траншеях и других зонах, защищенных от механических воздействий. Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц, постоянное – 1 кВ.
Как выбрать кабель КВВГнг-LS
При выборе продукции требуется учитывать номинальное переменное напряжение электроустановки, максимальное электрическое сопротивление, ток нагрузки. Для этого нужно правильно выбрать число токопроводящих жил и их сечение – чем оно больше, тем большая проходимость у изделий. Также важно учесть температуру эксплуатации и монтажа, условия протяжки. Не должно быть опасности механических повреждений.
Расшифровка кабеля КВВГнг-LS
- К – кабель контрольный.
- В – изоляция из поливинилхлоридного пластиката пониженной горючести.
- В – оболочка из ПВХ пластиката низкой пожарной опасности.
- Г – без защитного покрова.
- нг – не распространяет горение при групповой прокладке, подходит для пожароопасных помещений.
- LS – с низким выделением дыма, газа при горении, тлении.
В начале маркировки нет буквы «А», значит, в конструкции применены медные токопроводящие жилы. Затем идет цифровое обозначение – количество токопроводящих жил и их сечение.

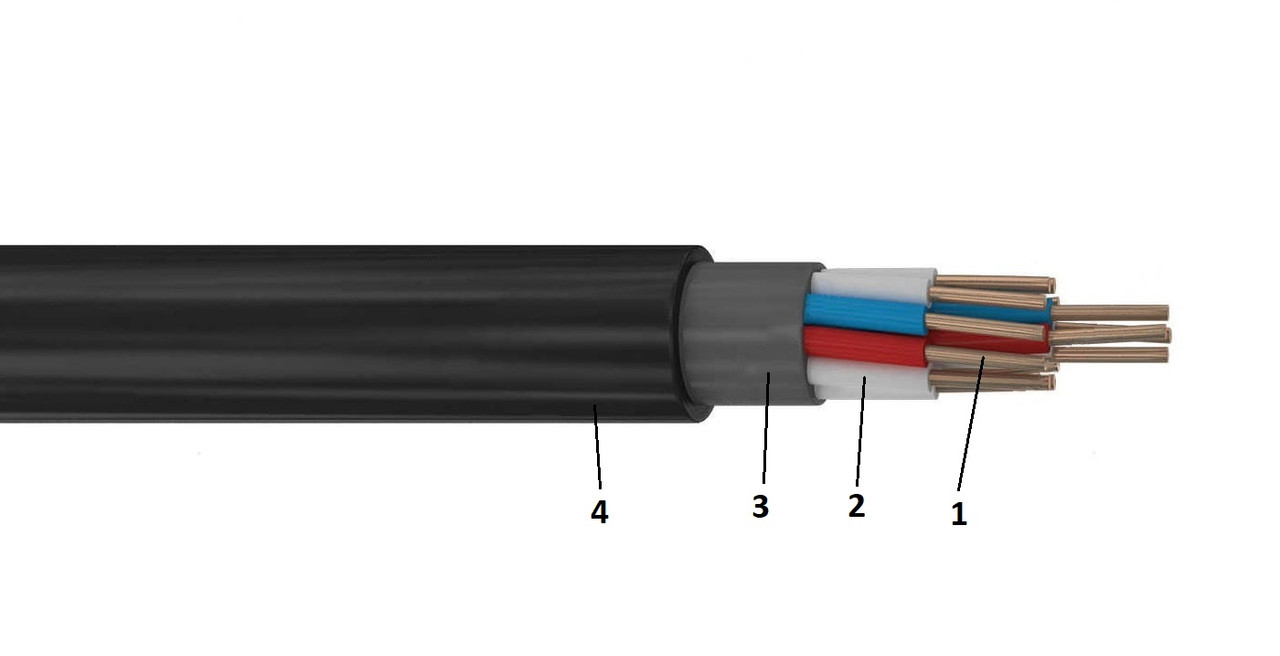

Конструкция кабеля КВВГнг-LS

- Медные токопроводящие жилы круглой формы, соответствующие классу 1 по ГОСТ 22483-2012. Число жил – от 2 до 37, сечение – от 0,75 до 16 мм2. У всех жил одинаковое сечение.
- Изоляция – ПВХ пластикат пониженной пожарной опасности, номинальная толщина изоляции – от 0,6 до 0,9 мм.
Все жилы скручиваются концентрическими повивами, наносится маркировка. В скрутке предусмотрена «счетная пара» из красной и синей жилы. Остальные жилы – белые. Счетные жилы имеют синий цвет, а направляющие – красный. Направляющая жила указывает направление скрутки, от синей ведется отсчет.
Цветовая маркировка может иметь вид продольных полос либо быть сплошной. Допускается цифровая кодировка жил. - Заполнение пространства между изолированных жил ПВХ пластикатом пониженной пожароопасности. Разделительный слой из ПВХ пластиката низкой горючести, толщиной не менее 0,5 мм, накладывается с заполнением.
- Наружная оболочка – поливинилхлоридный пластикат низкой горючести. Номинальная толщина – от 1,5 до 1,9 мм.
Область применения кабеля КВВГнг-LS
- Подключение стационарных установок. Присоединение неподвижных электротехнических систем и оборудования с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц, постоянным напряжением 1 кВ. Применяются для подключения к электрическим приборам, сборкам для зажимов электрораспределительных устройств.
- Групповая прокладка в пожароопасных помещениях. Продукция может прокладываться в пучках с учетом горючей нагрузки, применяться в системах атомных станций вне гермозоны, в пожароопасных помещениях.
- Внутренняя и наружная прокладка. Предназначены для прокладки в кабельных сооружениях, в каналах, на эстакадах, во внутренних электроустановках, на открытом воздухе, в безопасных зонах от механического воздействия.
- Подземная прокладка. Допускается прокладка в траншеях, но с обеспечением надежной защиты мест их вывода на поверхность.
Технические характеристики кабеля КВВГнг-LS
- Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного.
- Температура эксплуатации – от -50 до +50°С.
- Монтажная температура без предварительного нагрева – не ниже -7°С.
- Длительно-допустимый рабочий нагрев – до +70°С.
- Температура жил в режиме перегрузки – до +120°С.
- Минимальный монтажный радиус – от 3 до 6 наружных диаметров в зависимости от сечения кабеля.
- Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.2.2.
- Строительная длина – от 200 до 450 метров.
- Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
- Сопротивление изоляции при температуре 20°С – от 6 до 10 МОм*км.
- Климатическое исполнение – УХЛ, 1-5 категории по ГОСТ 15150.
- Токсичность продуктов горения – от 40 до 120 г/м3.
- Срок службы – 30 лет.
ГОСТ КВВГнг-LS
- ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
- ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ
Аналоги кабеля КВВГнг-LS
- КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
- КВВГнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.
- КВВГнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.
- КВВГнг-LSLtx – низкотоксичный контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.
- КВВГзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова, с заполнением.
- КВВГз – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, с заполнением.
Производители кабеля КВВГнг-LS
- Алюр
- АЛЮР КАБЕЛЬНЫЙ ЗАВОД
- Балткабель
- Без производителя
- БРЭКС
- ВЛКЗ
- Дмитров-Кабель
Кабель КВВГнг-LS от компании РКБ
В компании РКБ можно купить кабели КВВГнг-LS, отличающиеся низким выделением дыма и газа при тлении. Изделия могут применяться в пожароопасных зонах, допускают групповую прокладку. Они используются для подсоединения электротехнического оборудования, сборок зажимов распределительных устройств с номинальным переменным напряжением 0,66 кВ частотой 100Гц.
Кабели марки КВВГнг-LS прошли необходимые заводские испытания, проверку контрольными органами. Они имеют сертификаты, полностью соответствуют требованиям действующих нормативных стандартов.
