Кабель КВВГ в Санкт-Петербурге

КВВГ - контрольный кабель с медными токопроводящими жилами, оболочкой из ПВХ. Применяется для прокладки электрических сетей в жилых, производственных и офисных зданиях, для стационарного монтажа электротехнических установок с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц, постоянным напряжением – до 1 кВ.

Кабель марки КВВГ отличается высокой гибкостью, предназначен для одиночной прокладки в помещении, в кабельных каналах, на специальных эстакадах при отсутствии механических воздействий.

Как выбрать кабель КВВГ

При выборе контрольных кабелей КВВГ нужно учитывать число и сечение токопроводящих жил, толщину оболочки, электрические параметры продукции. Чем больше сечение, тем большую мощность можно передать через кабель. Важно знать номинальное напряжение электроустановки, температурные условия эксплуатации и монтажа, есть ли механические/растягивающие усилия.

Расшифровка кабеля КВВГ

  • К – кабель контрольный.
  • В – изоляция из поливинилхлоридного пластиката.
  • В – оболочка из поливинилхлоридного пластиката.
  • Г – специальный защитный покров отсутствует.

Буква «А» в начале маркировки отсутствует, это указывает на медные токопроводящие жилы. После буквенного обозначения идет числовое, показывающее конструктивные параметры кабеля – число и номинальное сечение жил.

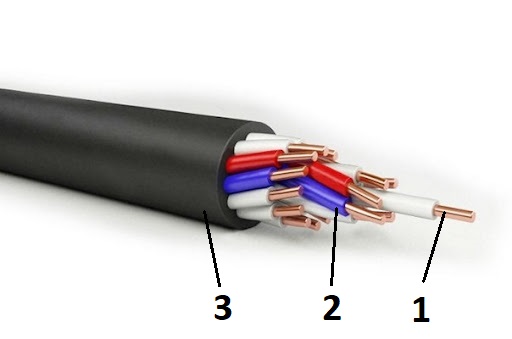

Конструкция кабеля КВВГ

  1. Жилы – медные, однопроволочные круглые, класс 1 по ГОСТ 22483-2012. Число жил – от 4 до 61, сечение – от 0,75 до 16 мм2.
  2. Изоляция – поливинилхлоридный пластикат, номинальная толщина – от 0,6 до 0,7 мм. Изолированные жилы имеют цветовую маркировку (сплошная или в виде полос шириной не менее 1 мм), скручены концентрическими повивами.
    В каждом повиве имеется «счетная пара» - красная направляющая и синяя счетная жила. Допускается цифровая кодировка жил, в этом случае цвет цифр должен быть черным или темно-синим, между цифрами расстояние – не более 35 мм.
    На скрученные жилы может накладываться разделительный слой из полиэтиленовой или полиамидной пленки. Слой отсутствует, если нет прилипания изоляции к оболочке.
  3. Наружная оболочка – поливинилхлоридный пластикат. Номинальная толщина – от 1,2 до 2,3 мм.

Область применения кабеля КВВГ

  • Подключение стационарных установок. Используются для присоединения управляющих аппаратов, электрических приборов, сборок распределительных устройств с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц, постоянном напряжением 1 кВ.
  • Одиночная прокладка. Предназначены для одиночной прокладки. Групповая допускается только в наружных электрических установках, в производственных помещениях при использовании пассивной огнезащиты.
  • Внутренняя и наружная прокладка. Контрольные кабели могут прокладываться в производственных, офисных помещениях, в кабельных каналах, на эстакадах, если нет механических воздействий на изделия. Они отличаются высокой гибкостью, стойкостью к влаге, низким температурам (до -50°С), агрессивных сред, могут выдерживать большие нагрузки.
  • Прокладка в траншее. Допускается подземная прокладка при обеспечении защиты кабелей в местах выхода на поверхность.

Технические характеристики кабеля КВВГ

  • Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура – не ниже -15°С, в противном случае требуется предварительный нагрев кабеля для повышения его гибкости.
  • Допустимый рабочий нагрев – до +70°С.
  • Минимальный монтажный радиус – 3 наружных диаметра при диаметре кабеля до 10 мм, 4 – при диаметре от 10 до 25 мм, 6 – при диаметре свыше 25 мм.
  • Класс пожарной опасности по ГОСТ 31565 – О1.8.2.5.4
  • Строительная длина – не менее 150 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Сопротивление изоляции при температуре 20°С – не менее 6-10 МОм*км.
  • Климатическое исполнение – УХЛ, 1-5 категории по ГОСТ 15150.

ГОСТ КВВГ

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГ

  • КВВГнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.
  • КВВГнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.
  • КВВГзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова, с заполнением.
  • КВВГз – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, с заполнением.
  • КВВГнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова.

Производители кабеля КВВГ

  • ВОКЗ
  • НКЗ ЭЛЕКТРОКАБЕЛЬ НН
  • ПЭК
  • СКК
  • ЭЛЕКТРОКАБЕЛЬ НН
  • Элкаб КЗ

Кабель КВВГ от компании РКБ

В компании РБК можно купить кабели КВВГ с медными токопроводящими жилами, предназначенными для монтажа стационарных систем напряжением до 0,66 кВ переменного тока, 1 кВ постоянного. Устройства проходят заводские испытания, комплектуются сертификатами.

Кабели марки КВВГ полностью соответствуют заявленным технических характеристикам. Они изготавливаются из качественных материалов, используются для одиночной прокладки, хорошо изгибаются при прокладке, но не могут работать в местах с опасностью механических повреждений.
