Кабель ВВГЭнг-FRLS
Кабель ВВГЭнг-FRLS в Санкт-Петербурге
Кабели ВВГЭнг-FRLS предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ номинальной частотой 50 Гц. Они отличаются прочностью, огнестойкость, имеют специальный экран для защиты от электромагнитных помех.
Обеспечивают надежное питание электрооборудования систем безопасности, цепей аварийного электроснабжения, систем дымоудаления и приточной вентиляции, эвакуационных лифтов. Могут функционировать при пожаре в течение 180 минут.
Как выбрать кабель ВВГЭнг-FRLS
При выборе кабеля необходимо учитывать количество и сечение медных токопроводящих жил – от этого зависит максимальная токовая нагрузка. Нужно высчитать длину провода, обратить внимание на условия прокладки и эксплуатации продукции – максимальную рабочую и монтажную температуру, нагрузку, прокладку по трассе.
Расшифровка кабеля ВВГЭнг-FRLS
- В – изоляция из ПВХ пластиката пониженной горючести.
- В – оболочка из ПВХ пластиката пониженной горючести.
- Г – отсутствие бронирующего слоя.
- Э – экранированный.
- нг – не распространяет горение, может применяться в пожароопасных помещениях.
- FR – огнестойкий, сохраняет работоспособность в течение трех часов при открытом огне.
- LS – низкое выделение дыма и газа при тлении.
«А» перед ВВГ отсутствует, значит, жилы - медные. После маркировки указывается число жил, их площадь поперечного сечения, рабочее напряжение, ГОСТ или ТУ.

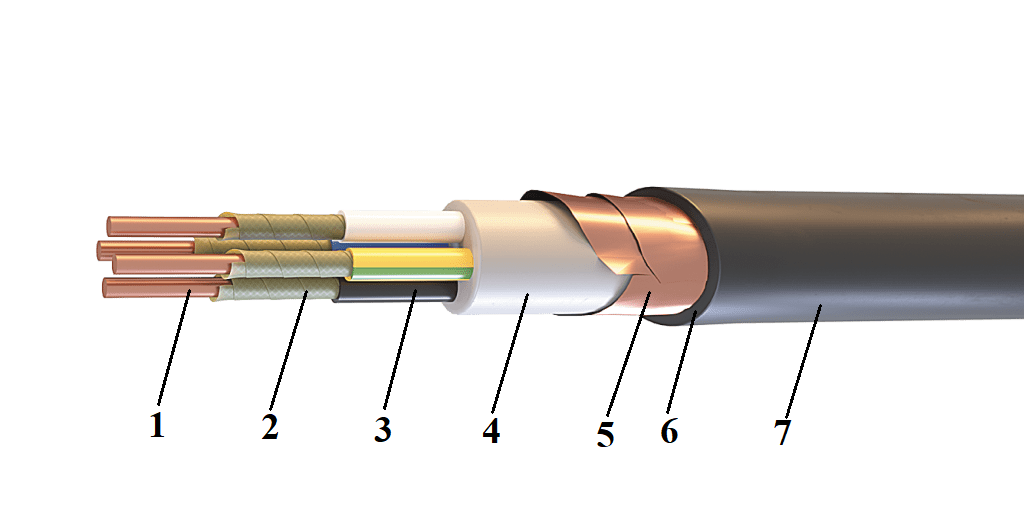

Конструкция кабеля ВВГЭнг-FRLS

-
Жилы – медные, однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Сечение жил – круглое, секторное. Номинальное сечение – от 1,5 до 240 мм2. Число жил – от 1 до 5. У нулевых и жил заземления сечение меньше, чем у основных.
В двухжильных кабелях жилы имеют равное сечение, у трех-, четырех- изделий все жилы, кроме фазных имеется нулевая или заземляющая жила меньшего сечения. У пятижильных кабелей есть нулевая и заземляющая жила.
- Обмотка из слюдосодержащих лент, обеспечивающая огнестойкость.
- Изоляция – ПВХ композиция пониженной пожарной опасности. Предусмотрена маркировка изолированных жил сплошным цветом по всей жиле или наложением продольных полос шириной 1 мм. Нулевая жила маркируется синим цветом, жила заземления – зеленая, с желтой полосой. Поверх скрученных секторных жил допускается наложение пластмассовых лент шириной более 10 мм с зазором, превышающим ширину ленты.
- Внутреннее пространство кабеля заполнено ПВХ пластикатом низкой горючести, который придает изделию круглую форму, заполняет пространство между изолированными жилами.
- Экран из медных лент, наложенных с перекрытием, защищающий от электрических помех. Может применяться медная или алюминиевая фольга. Допускается наложение экрана из повива медных проволок, скрепленных медной лентой.
- Внутренняя оболочка – ПВХ композиция низкой горючести.
- Наружная оболочка – ПВХ пластикат пониженной горючести с низким выделением дыма и газа при горении, тлении.
Область применения кабеля ВВГЭнг-FRLS
- Передача электроэнергии в стационарных установках. Подключение электротехнических приборов и систем с номинальным переменным напряжением 0,66 и 1 кВ номинальной частоты 50 Гц.
- Огнестойкая проводка. Используются в пожаробезопасных сетях для создания цепей аварийного электроснабжения и питания оборудования, функционирующего при пожаре.
- Применение в зданиях функциональной пожарной опасности Ф1-Ф3. Могут применяться при прокладке электрических сетей в образовательных учреждениях, в больницах и на других социально значимых объектах, местах с большим скоплением людей, в метро.
- Общепромышленные объекты и атомные станции вне гермозоны. Могут применяться во взрывоопасных помещениях класса В-1а, В-1, В-1б, В-1г, В-11, В-11а согласно ПУЭ. Применяются на промышленных предприятиях, в местах, где возможно механическое повреждение продукции.
- Внутренняя и наружная прокладка. Кабели ВВГЭнг-FRLS имеют специальный экран, защищающий от электромагнитных помех, могут прокладываться в земле, в кабельных сооружениях, траншеях и т.п.
Технические характеристики кабеля ВВГЭнг-FRLS
- Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
- Температура эксплуатации – от -50 до +50°С.
- Относительная влажность при +35°С – до 98%.
- Монтажная температура без предварительного нагрева – не ниже -15°С.
- Длительно допустимый нагрев жил – до +70°С.
- Температура в режиме перегрузки – до +90°С. Не более 8 часов в сутки, 1000 часов за весь срок.
- Максимально допустимая температура нагрева жил при КЗ – до +250°С. Продолжительность – 4 секунды.
- Предельная температура токопроводящих жил по условию невозгорания при КЗ – до +350°С.
- Радиус гиба: многожильного кабеля – 7,5 диаметров, одножильного – 10 диаметров.
- Строительная длина – от 200 до 450 метров.
- Огнестойкость – 180 минут.
ГОСТ ВВГЭнг-FRLS
- ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
- ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
- ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
- ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
- ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
- ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ
Аналоги кабеля ВВГЭнг-FRLS
- ВВГЭнг-LS – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
- ВВГЭнг-HF – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не содержит галогенов, не распространяет горение.
- ВВГЭнг(А) – с медными жилами, без защитного покрова, экранированный,с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке.
- ВВГЭнг-FRLSTx – огнестойкий, с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из низкотоксичного ПВХ низкой горючести, с пониженным дымо- и газовыделением при тлении, не распространяет горение.
- ВВГЭнг(А)-ХЛ – с медными жилами, без защитного покрова, экранированный, с изоляцией и оболочкой из ПВХ низкой горючести, не распространяет горение при пучковой прокладке. Хладостойкий.
Производители кабеля ВВГЭнг-FRLS
- АЛЮР КАБЕЛЬНЫЙ ЗАВОД
- Центркабель
- Электротехмаш
- Элкаб КЗ
Кабель ВВГЭнг-FRLS от компании РКБ
Кабели марки ВВГЭнг-FRLS – огнестойкая продукция, оснащенная специальным экраном для защиты от внешних воздействий и электромагнитных помех. Они выпускаются из качественного сырья, проходят необходимые заводские испытания на прочность, сопротивление изоляции и т.п.
В компании РКБ можно купить кабели ВВГЭнг-FRLS с разным количеством и сечением жил для подключения электротехнических установок с номинальным напряжением до 1 кВ. Продукция имеет сертификаты, прошла заводские испытания, может сохранять свои эксплуатационные характеристики при пожаре в течение 180 минут.
