Кабель ВВГЭнг-LS
Применено в фильтре:
Санкт-Петербург
Силовой гибкий
Контрольный
С изоляцией из полиэтилена
С бумажной изоляцией
Сортировать по:
Вид:

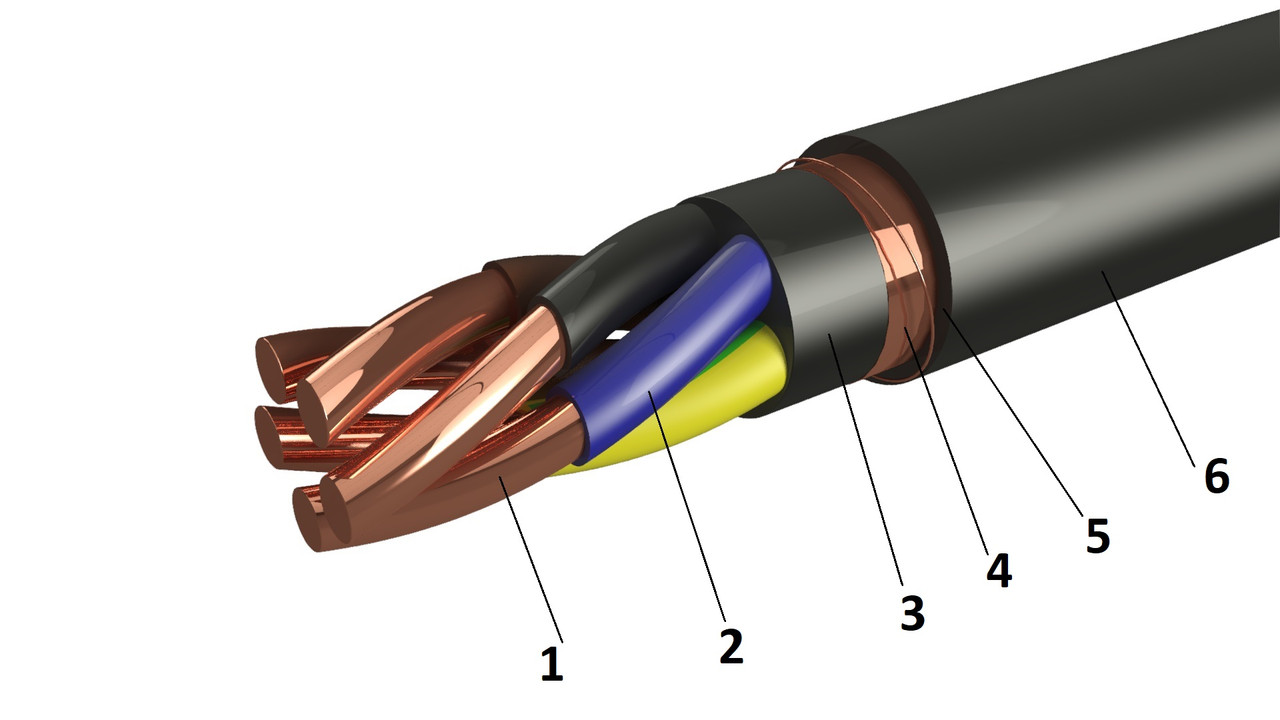

Конструкция кабеля ВВГЭнг-LS
ВВГЭнг-LS — силовой экранированный кабель, который применяется для прокладки сетей энергоснабжения на объектах с высокими требованиями к пожаробезопасности. Сердечник проводника представлен медными жилами — от 1 до 5 шт, закрученными спирально вокруг полимерного жгута. В качестве изоляции жил и внутренней оболочки использован поливинилхлоридный пластикат с пониженной горючестью. Промежутки между жилами также заполнены пластикатом. Поверх внутренней полимерной оболочки наложен экран, состоящий из медных проволок и медных лент. Над экраном расположен разделительный слой из стеклянной или стеклосодержащей ленты, которая обладает высокими электроизоляционными характеристиками. Внешнее покрытие кабеля состоит из негорючего ПВХ пластиката.
Расшифровка для ВВГЭнг-LS:
- В — изоляция жил из полинивинлхлоридного пластиката;
- В — внешняя оболочка из ПВХ пластиката;
- Г — жилы без дополнительной защиты;
- Э — экран проводника выполнен из медных проволок со спирально наложенной на них медной лентой;
- нг — относится к классу негорючих проводников;
- LS — модификация изоляционных и защитных материалов, которая повышает безопасность проводника. Такой кабель обладает пониженной горючестью и выделяет минимум вредных веществ при воспламенении.
Технические характеристики кабеля ВВГЭнг-LS
показать+| Характеристики | Значение |
| Номинальное переменное напряжение | 1 кВ |
| Номинальная частота | 50 Гц |
| Минимально допустимый радиус изгиба при прокладке | 10 диаметров кабеля (для одножильного кабеля) 7,5 диаметров кабеля (для многожильного кабеля) |
| Строительная длина | 200-450 метров |
| Допустимые усилия при протяжке кабеля по трассе прокладки | 50 Н/мм2 |
| Код ОКП ВВГЭнг-LS | 3533717200 |
| Класс пожарной безопасности | П1б.8.2.2.2 |
| Срок службы | 30 лет |
| Гарантийный срок эксплуатации кабеля | 5 лет |
| Температура окружающей среды при эксплуатации кабеля | от -50°С до 50°С |
| Стойкость к воздействию повышенной относительной влажности при температуре окружающей среды до 35°C | 98% |
| Минимальная температура прокладки кабеля без предварительного подогрева | -15°С |
Допустимые температуры нагрева токопроводящих жил кабеля
показать+| Длительно допустимая | 70 °С |
| В режиме перегрузки | 90 °С |
| Предельная при коротком замыкании | 160 °С |
| По условию невозгорания при коротком замыкании | 350 °С |
Особенности применения кабелей ВВГЭнг-LS
Кабеля ВВГЭнг-LS применяются для организации сетей энергоснабжения с номинальным переменным напряжением 0,66 или 1 кВ. Благодаря высокому уровню пожаробезопасности этот проводник можно прокладывать в открытых кабельных сооружениях на объектах, где класс взрывоопасности соответствует категории В1 и В1-а. Защитное экранированное покрытие, которое предотвращает сбои в работе проводника из-за электромагнитных импульсов, делает возможным групповую прокладку вместе с другими видами проводов.
Цена на кабель ВВГЭнг-LS
Для того чтобы купить кабель ВВГЭнг-LS с доставкой, оставьте запрос любым удобным для Вас способом, после чего с Вами свяжется менеджер для уточнения деталей заказа.
Узнать цену на кабель ВВГЭнг-LS, а также другую кабельную продукцию можно во вкладке “Цены и наличие”. Стоимость товара может отличаться в зависимости от региона и объема приобретения — оптом или в розницу, поэтому актуальные цены рекомендуем узнавать у наших менеджеров.
