Кабель КВВГнг

Кабель КВВГнг в Санкт-Петербурге

КВВГнг – контрольные кабели с медными жилами, изолированными ПВХ-пластикатом низкой горючести. Используются для монтажа электрооборудования, управляющих, силовых цепей и других систем с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц, постоянным напряжением – до 1 кВ.

Кабели марки КВВГнг не распространяют горение при пучковой прокладке, обладает высокой гибкостью, устойчивостью к воздействию агрессивных веществ. Могут прокладываться в сухих и влажных помещениях, в трубах, каналах.

Как выбрать кабель КВВГнг

При выборе кабеля нужно обратить внимание на сечение проводников, количество токопроводящих жил и их изоляцию. От этого зависит максимальная токовая нагрузка продукции – чем больше сечение, тем выше пропускная способность. Также учитываются условия монтажа и эксплуатации, трасса прокладки, наличие/отсутствие механических нагрузок на изделия и т.п.

Расшифровка кабеля КВВГнг

  • К – кабель контрольный.
  • В – изоляция из поливинилхлоридного пластиката низкой горючести.
  • В – оболочка из ПВХ пластиката низкой горючести.
  • Г – нет бронированного защитного покрова.
  • нг – не распространяет горение, может прокладываться в пучках, использоваться в пожароопасных помещениях.

Отсутствие буквы «А» в начале маркировки указывает на медные токопроводящие жилы. Цифровое обозначение, идущее за буквенным, указывает на количество и сечение токопроводящих жил в конструкции кабеля.

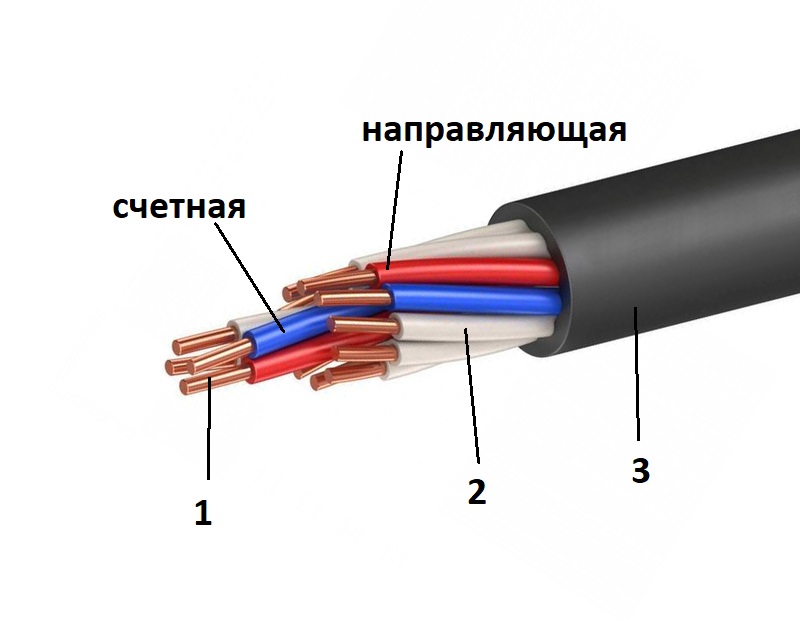

Конструкция кабеля КВВГнг

  1. Медные токопроводящие жилы, соответствующие классу 1 по ГОСТ 22483-2012. Число жил – от 4 до 61, сечение – от 0,75 до 16 мм2. Все жилы имеют одинаковое сечение.
  2. Изоляция – поливинилхлоридный пластикат пониженной горючести, номинальная толщина изоляционного слоя – от 0,6 до 0,9 мм. Жилы скручены в сердечник концентрическими повивами, в которых предусмотрена «счетная пара» из красной и синей жилы. Остальные жилы – белые. Синяя жила – счетная, от которой считаются номера жил, красная – направляющая, указывающая направление скрутки.
    Маркировка – сплошным цветом или полосами шириной 1 мм. Допускается цифровая кодировка жил.
    Поверх скрученных изолированных жил может накладываться лента из полиэтиленовой или полиамидной пленки. Этот слой нужен, когда есть опасность прилипания изоляции к наружной ПВХ оболочке.
  3. Наружная оболочка – поливинилхлоридный пластикат низкой горючести. Номинальная толщина – от 1,2 до 1,9 мм.

Область применения кабеля КВВГнг

  • Подключение стационарных установок. Монтаж неподвижной электрической аппаратуры и приборов для передачи управляющих сигналов в системах с номинальным переменным напряжением до 0,66 кВ частотой 100 Гц, постоянным напряжением 1 кВ.
  • Групповая прокладка. Продукция не распространяет горение при пучковой прокладке с учетом горючей нагрузки.
  • Пожароопасные помещения. Кабели могут применяться в системах атомных станций вне гермозоны, в пожароопасных помещениях.
  • Внутренняя прокладка. Используются для прокладки в кабельных сооружениях, в каналах, на эстакадах, во внутренних электроустановках, в условиях агрессивной среды при отсутствии механических воздействий.
  • Наружная прокладка. Возможно использование на открытом воздухе без опасности механических повреждений продукции.

Технические характеристики кабеля КВВГнг

  • Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного.
  • Температура эксплуатации – от -50 до +50°С.
  • Монтажная температура без предварительного нагрева – не ниже -15°С.
  • Длительно-допустимый рабочий нагрев – до +70°С.
  • Краткосрочный допустимый нагрев токопроводящих жил – до +80°С. Минимальный монтажный радиус – от 3 до 6 наружных диаметров в зависимости от сечения кабеля.
  • Класс пожарной опасности по ГОСТ 31565 – П1б.8.2.5.4.
  • Строительная длина – от 150 до 450 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Сопротивление изоляции при температуре 20°С – не менее 10 МОм*км.
  • Климатическое исполнение – УХЛ, 1-5 категории по ГОСТ 15150.
  • Срок службы – 15 лет.

ГОСТ КВВГнг

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВВГнг

  • КВВГ – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова.
  • КВВГнг-LS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. С низким выделением дыма и газа при тлении.
  • КВВГнг-FRLS – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова. Огнестойкий, с низким выделением дыма и газа при тлении.
  • КВВГзнг – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката пониженной горючести, не распространяет горение, без защитного покрова, с заполнением.
  • КВВГз – контрольный кабель с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, с заполнением.

Производители кабеля КВВГнг

  • Rexant
  • ВЛКЗ
  • Магна
  • НКЗ ЭЛЕКТРОКАБЕЛЬ НН
  • ПромЭл
  • СКТ ГРУПП
  • ЭЛЕКТРОКАБЕЛЬ НН
  • Элкаб КЗ

Кабель КВВГнг от компании РКБ

В компании РКБ можно купить кабели КВВГнг, отличающиеся гибкостью, прочностью, надежностью, возможностью пучковой прокладки при соблюдении горючей нагрузки кабелей. Все изделия прошли необходимые испытания предельным напряжением, имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Кабели марки КВВГнг предназначены для наружной и внутренней прокладки электрических сетей. Они выдерживают номинальное переменное напряжение 0,66 кВ частотой 100 Гц, постоянное – 1 кВ.
