Кабель РПШМ

Кабель РПШМ в Санкт-Петербурге

Кабели РПШМ – гибкие силовые провода с медными токопроводящими жилами. Они имеют многожильную конструкцию, изолированы теплостойкой резиной, не подверженной старению под воздействием температуры. Внешняя оболочка выполнена из морозостойкой шланговой резины.

Изделия предназначены для подключения радио- и электрооборудования с номинальным переменным напряжением тока 380 или 660 В частотой 400 Гц. Они предназначены для внутренней прокладки, не могут эксплуатироваться при воздействии прямых солнечных лучей, влаги.

Как выбрать кабель РПШМ

При выборе продукции нужно учитывать номинальное напряжение аппарата, сечение и число токопроводящих жил, толщину изоляции и оболочки. Стоит учесть условия монтажа. Изделия предназначены для одиночной прокладки внутри помещений, могут многократно изгибаться при монтаже.


Расшифровка кабеля РПШМ

  • Р – резиновая изоляция на основе натурального и бутадиенового каучука, обеспечивающая гибкость.
  • П – обмотка из полиэтилентерефталатной пленки.
  • Ш – оболочка из шланговой резины на основе полихлоропрена.
  • М – морозостойкая продукция.

После буквенного обозначения идет числовое, указывающее число токопроводящих жил и их сечение.

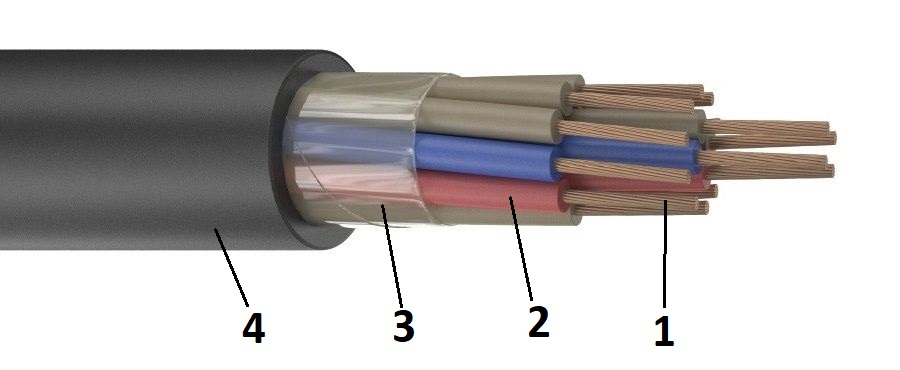

Конструкция кабеля РПШМ

  1. Многопроволочные токопроводящие жилы из меди, класс гибкости - 4 по ГОСТ 22483-2012. Число жил – от 2 до 14. Сечение токопроводящих жил – от 0,75 до 10 мм2. Заземляющие жилы могут иметь меньшее сечение относительно основных жил.
  2. Изоляционный слой из теплостойкой резины на основе натурального и бутадиенового каучуков. Номинальная толщина изоляции – от 0,6 до 0,8 мм. Маркировка – цветовая. Цвета не нормируются, но у жилы заземления должен быть желто-зеленый цвет. Допускается счетная идентификация с двумя цветами повивов, цифровая маркировка одноцветных жил.
    Отдельные провода скручены для придания сердечнику механической стабильности.
  3. Обмотка сердечника из полиэтилентфторатной пленки для предотвращения ускорения старения изоляции, для облегчения разделения проводов, увеличения общей гибкости.
  4. Общая оболочка шлангового типа из хладостойкой резины на основе изопренового или бутадиенового каучука. Номинальная толщина – от 1,3 до 1,8 мм.

Область применения кабеля РПШМ

  • Подключение подвижных механизмов. Кабели РПШМ рассчитаны на применение в системах электроснабжения переменного напряжения 380 и 660 В частотой 400 Гц. Допускается применение в сетях постоянного тока 0,7 и 1 кВ, соответственно.
  • Внутренние помещения. Не допускается применение на открытом воздухе, вне помещений, поскольку кабель не выдерживает длительного воздействия ультрафиолета, влаги.
  • Холодные регионы. Провода предназначены для эксплуатации в макроклиматических районах с умеренным и холодным климатом с температурой от -50 до +60°С.
  • Монтаж радиоаппаратуры. Кабели используются для монтажа энергоснабжения различной телекоммуникационной аппаратуры и систем автоматики, подключение измерительных приборов.

Технические характеристики кабеля РПШМ

  • Номинальное переменное напряжение – 0,38 и 0,66 кВ частотой 400 Гц.
  • Номинальное постоянное напряжение – 0,7, 1 кВ.
  • Температура эксплуатации – от -50 до +60°С.
  • Влажность – до 98% при температуре +35°С.
  • Температура окружающей среды для монтажа без нагрева – не ниже -15°С.
  • Допустимый нагрев токопроводящей жилы – до +65°С.
  • Сопротивление изоляции – не менее 110 МОм*км.
  • Минимальный монтажный радиус – 10 наружных диаметров.
  • Число перегибов – не менее 400 при сечении до 4 мм2, если более – 15 двойных перегибов.
  • Строительная длина – не менее 50 метров.
  • Климатическое исполнение – Н, категория 3 по ГОСТ 15150.
  • Класс пожарной опасности – О2.8.2.5.4.
  • Срок службы – не менее 8 лет.

ГОСТ РПШМ

  • ГОСТ 5783-79. Провода для радиоустановок. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля РПШМ

  • РПШ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины.
  • РПШЭМ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины, с дополнительной стальной экранирующей оплеткой, морозостойкий.
  • РПШЭ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины, с дополнительной стальной экранирующей оплеткой.
  • КМПВЭ – медные жилы, изоляция из полиэтилена, оболочка из ПВХ пластиката, экран из медных проволок. Малогабаритный.

Производители кабеля РПШМ

  • Рыбинсккабель

Кабели РПШМ от компании РКБ

В компании РКБ можно купить кабели РПШМ в морозостойкой оболочке, разработанные специально для применения в северных регионах. Провода могут монтироваться при отрицательных температурах до -15°С, способны сохранять свои эксплуатационные характеристики при низкой температуре окружающей среды.

Кабели марки РПШМ устойчивы к изгибам, используются в помещениях для подключения телекоммуникационных устройств с номинальным переменным напряжением 0,38 и 0,66 кВ частотой 400 Гц. Они проходят заводские испытания на соответствие действующих нормативных стандартов, имеют сертификаты.
