Кабель РПШ

Кабель РПШ в Санкт-Петербурге

Кабели РПШ – гибкая продукция с медными токопроводящими жилами в резиновой изоляции. Они имеют многожильную конструкцию, увеличенное сечение, применяются при изготовлении радиоаппаратуры, при подключении различных электротехнических бытовых устройств, телекоммуникационных систем напряжением 0,38 и 0,66 кВ.

Кабели марки РПШ могут использоваться в сетях переменного и постоянного тока бытовой и промышленной частоты. Они рассчитаны на эксплуатацию при температуре от -40 до +60°С, прокладываются в закрытых помещениях, где нет воздействия осадков и ультрафиолета.

Как выбрать кабель РПШ

При выборе продукции нужно учитывать номинальное напряжение сети – постоянное или переменное, число и размер сечения токопроводящих жил – от этого зависят основные технические параметры кабеля. Также важно учитывать монтажные и эксплуатационные условия, срок службы. Изделия не могут применяться на открытом воздухе.


Расшифровка кабеля РПШ

  • Р – изоляция из резины на основе натурального и бутадиенового каучуков.
  • П – обмотка из полиэтилентерефталатной пленки.
  • Ш – оболочка из шланговой резины на основе полихлоропрена.

После буквенного обозначения кабеля идет числовое, показывающее, сколько в нем токопроводящих жил, и какое у них сечение.

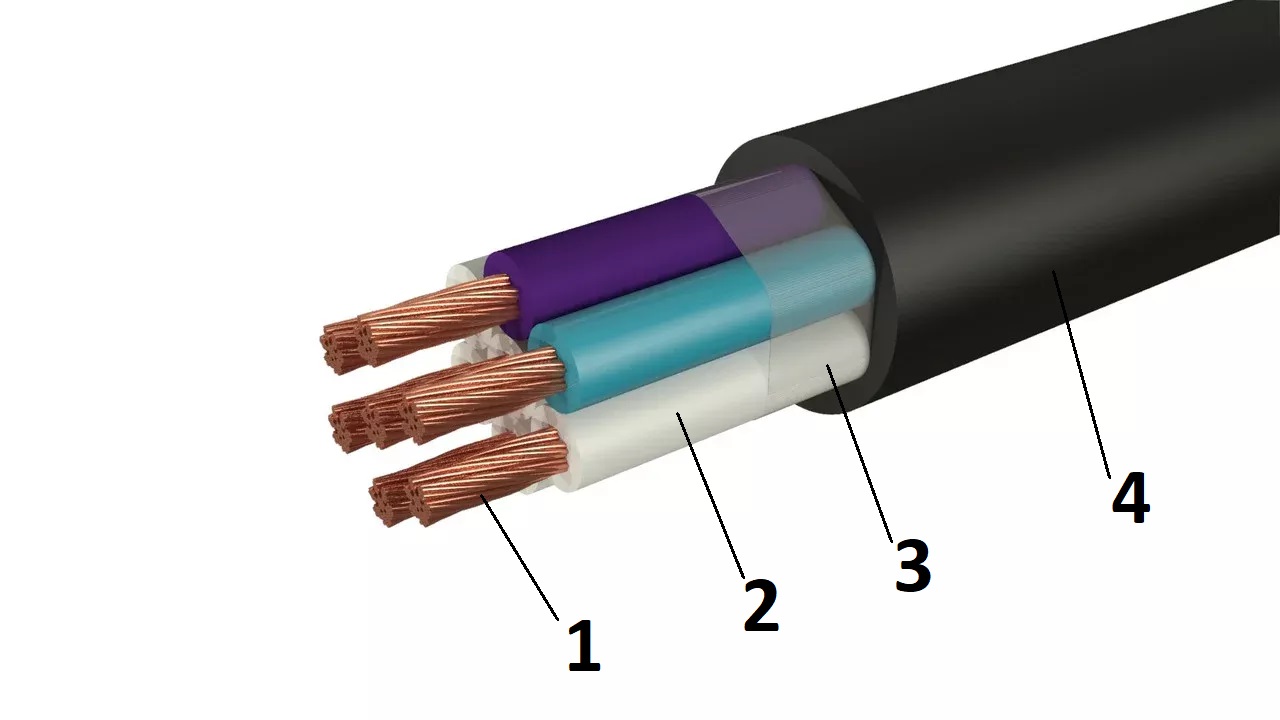

Конструкция кабеля РПШ

  1. Многопроволочные медные токопроводящие жилы, соответствующие классу 5 по ГОСТ 22483-2012. Число жил – от 2 до 14. Сечение токопроводящих жил – от 0,75 до 10 мм2. Заземляющие жилы могут иметь меньшее сечение относительно основных жил.
  2. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Номинальная толщина изоляции – от 0,6 до 0,8 мм. Маркировка – цветовая.
  3. Слой из синтетической пленки марки ПЭТ-Э поверх скрученных изолированных жил. Допускается отсутствие пленки, если нет угрозы слипания изоляционных оболочек.
  4. Оболочка из резины на основе изопренового и бутадиенового каучуков. Номинальная толщина – от 1,3 до 1,8 мм.

Область применения кабеля РПШ

  • Подключение различных механизмов. Предназначены для присоединения различных электрических сетях напряжения 380 и 660 В частотой 400 Гц. Могут использоваться в сетях постоянного тока, на 40% превышающих по значению переменный.
  • Внутренняя прокладка. Могут прокладываться в закрытых помещениях, где нет воздействия прямых солнечных лучей и атмосферных осадков.
  • Широкий диапазон рабочих температур. Провода предназначены для эксплуатации в макроклиматических районах с умеренным климатом.
  • Монтаж радиоаппаратуры. Изделия предназначены для подключения бытовых приборов, систем автоматики, измерительных приборов.

Технические характеристики кабеля РПШ

  • Номинальное переменное напряжение – 0,38 и 0,66 кВ частотой 400 Гц.
  • Номинальное постоянное напряжение – 0,7, 1 кВ.
  • Температура эксплуатации – от -40 до +50°С.
  • Температура окружающей среды для монтажа без нагрева – не ниже -15°С.
  • Допустимый нагрев токопроводящей жилы – до +65°С.
  • Сопротивление изоляции – не менее 110 МОм*км.
  • Минимальный монтажный радиус – 10 наружных диаметров.
  • Число перегибов – не менее 500.
  • Строительная длина – не менее 50 метров.
  • Климатическое исполнение – Н, категория 3 по ГОСТ 15150.
  • Класс пожарной опасности – О2.8.2.5.4.
  • Срок службы – не менее 8 лет.

ГОСТ РПШ

  • ГОСТ 5783-79. Провода для радиоустановок. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля РПШ

  • РПШМ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины, морозостойкий.
  • РПШЭМ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины, с дополнительной стальной экранирующей оплеткой, морозостойкий.
  • РПШЭ – медные жилы, резиновая изоляция на основе натурального и бутадиенового каучука, оболочка из шланговой резины, с дополнительной стальной экранирующей оплеткой.
  • КМПВЭ – медные жилы, изоляция из полиэтилена, оболочка из ПВХ пластиката, экран из медных проволок. Малогабаритный.
  • КГ – медные жилы, изоляция и оболочка из резины.

Производители кабеля РПШ

  • КАМСКИЙ КАБЕЛЬ
  • Кольчугино
  • Рыбинсккабель
  • ЭКЗ "Кольчугино"

Кабели РПШ от компании РКБ

В компании РКБ можно купить кабели РПШ в резиновой изоляции, устойчивые к многократным перегибам. Изделия предназначены для эксплуатации в закрытых помещениях без воздействия прямых солнечных лучей, используются при создании электроустановок, подключения бытовых приборов и аппаратов с номинальным переменным напряжением 0,38 и 0,66 кВ.

Кабели марки РПШ отличаются высокой надежностью, гибкостью, проходят заводские испытания предельным напряжением, проверку сопротивления изоляции и т.п. Они могут эксплуатироваться в мереном климате при влажности до 98%. Срок эксплуатации продукции – не менее восьми лет.
