Кабель КГ

Кабель КГ в Санкт-Петербурге

Кабели КГ – гибкая продукция, предназначенная для присоединения передвижных и переносных электрических приборов, инструментов, сварочных аппаратов. Они рассчитаны на переменное напряжение 0,66 и 0,38 кВ частотой 400 Гц, могут применяться в сетях постоянного напряжением 0,66 и 1 кВ.

Кабели марки КГ отличаются большой гибкостью, выдерживают многократные перегибы – до 30000, минимальный радиус составляет 8 наружных диаметров. Изделия не предназначены для подключения стационарных установок, подъемно-транспортного оборудования.

Как выбрать кабель КГ

При выборе кабеля нужно учитывать тип и номинальное напряжение подключаемого устройства, технические характеристики самого кабеля, климатические условия, влажность, наличие вибраций и т.п. Кабели КГ могут неоднократно разматываться и сматываться, но не рассчитаны на работу в местах с опасностью механических повреждений.

Расшифровка кабеля КГ

  • К – кабель
  • Г – гибкий

Буквы «А» нет, значит, жилы – медные. Далее идет цифровая маркировка, указывающая число и размер сечения токопроводящих жил.

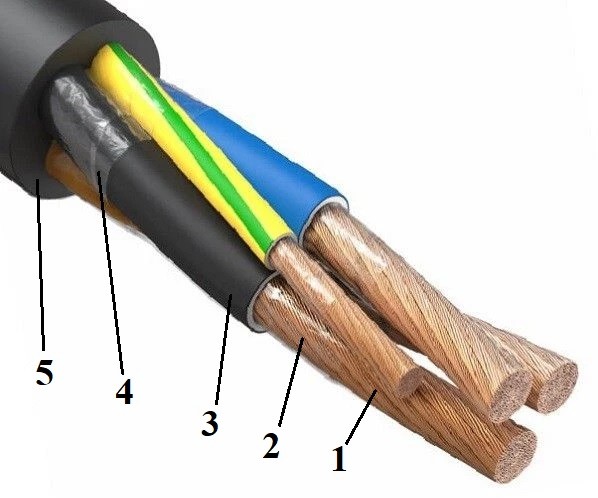

Конструкция кабеля КГ

  1. Многопроволочные медные токопроводящие жилы, соответствующие классу 5 по ГОСТ 22483-2012. Число жил – от 1 до 5.
    • номинальное сечение основных жил – от 0,75 до 400 мм2;
    • номинальное сечение нулевой жилы или жилы заземления – от 0,75 до 95 мм2.
  2. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э для предотвращения прилипания изоляции.
  3. Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Номинальная толщина изоляции – от 0,8 до 2,8 мм.
    Маркировка изолированных жил может быть цифровой и цветовой.
    • цифровая: 1, 2, 3, 4, 5, жила заземления - 0,
    • цветовая: нулевая – голубая, жила заземления - зелено-желтая, фаза – коричневый и черный. Если нулевая жила отсутствует, то голубой цвет может использоваться для маркировки других проводников.
  4. Слой из полиэтилентерефталатной пленки марки ПЭТ-Э поверх скрученных изолированных жил. Пленка может отсутствовать, когда отсутствует слипание изоляционных оболочек.
  5. Оболочка из резины на основе изопренового и бутадиенового каучуков. Номинальная толщина – от 1,3 до 6 мм.

Область применения кабеля КГ

  • Присоединение передвижных механизмов. Кабели используются в электрических сетях с переменным напряжением 0,66 кВ частотой до 400 Гц или постоянном напряжении 1 кВ.
  • Присоединение электроприемников. Кабели на 0,38 В используются для присоединения переносных и передвижных электроприемников к электрическим сетям.
  • Устройства, подверженные вибрации. Устройства могут применяться в механизмах, подверженных длительным вибрациям.
  • Кабельные сооружения. Изделия прокладываться в каналах, лотках, в помещениях. Допускается подвешивание на тросах, эстакадах при минимизации механических воздействий. Кабели не предназначены для применения на подъемно-транспортном оборудовании.
  • Разные климатические зоны. Возможность применения в различных помещениях в зоне с умеренным климатом, при повышенной влажности окружающей среды, вплоть до 100%.
  • Речные суда, сложные условия, где необходима большая гибкость.

Технические характеристики кабеля КГ

  • Номинальное переменное напряжение – 0,38 и 0,66 кВ частотой 400 Гц.
  • Номинальное постоянное напряжение – 0,66 и 1 кВ.
  • Температура эксплуатации – от -40 до +50°С.
  • Температура окружающей среды для монтажа без нагрева – не ниже 0°С.
  • Допустимый нагрев токопроводящей жилы – до +75°С.
  • Сопротивление изоляции – не менее 50 МОм*км.
  • Минимальный монтажный радиус – 8 наружных диаметров.
  • Число перегибов – не менее 30000.
  • Строительная длина – от 100 до 150 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2;
  • Допустимые растягивающие нагрузки – не менее 19,8 Н/мм2.
  • Климатическое исполнение – У, УХЛ и Т, категория 1-3 по ГОСТ 15150.
  • Класс пожарной опасности – О2.8.2.5.4.
  • Срок службы – не менее 4 лет.

ГОСТ КГ

  • ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГ

  • КГтп – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта.
  • КГтп-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта. Хладостойкое исполнение.
  • КГ-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины. Хладостойкое исполнение.
  • H07RN-F – гибкий кабель, с медными жилами, с резиновой изоляцией, с оболочкой из полихлоропренового каучука.
  • КГН – гибкий кабель, с медными жилами, в резиновой маслостойкой оболочке, не распространяющей горение.
  • КПГС – гибкий кабель, с медными жилами, с резиновой изоляцией и оболочкой, с обмоткой из полиэтилентерефталатной пленки, сердечником из полиэфирных нитей.

Производители кабеля КГ

  • КАМСКИЙ КАБЕЛЬ
  • Кольчугино
  • Конкорд
  • Рыбинсккабель
  • Сибкабель
  • Цветлит

Кабели КГ от компании РКБ

В компании РКБ можно заказать кабели КГ, отличающиеся высокой гибкостью. Они могут применяться в сетях постоянного и переменного тока, в местах и конструкциях, где нужна повышенная гибкость, а другие марки не эффективны.

Кабели марки КГ проходят необходимые заводские испытания, соответствуют требованиям действующих нормативных стандартов. Они могут работать в условиях повышенной влажности, применяться на речных судах, открытом воздухе при защите от механических воздействий.
