Кабель КГН

Кабель КГН в Санкт-Петербурге

Кабели КГН – силовые изделия, рассчитанные на подключение мобильных электроустановок напряжением до 0,66 кВ переменного тока, 1 кВ постоянного тока. Они могут применяться в закрытых помещениях с естественной вентиляцией, в судостроении.

Изделия отличаются повышенной гибкостью, выдерживают многократные изгибы при монтаже, но не применяются при опасности механических повреждений кабеля, при воздействии солнечной радиации и атмосферных осадков.

Как выбрать кабель КГН

При выборе кабеля нужно учитывать номинальное переменное или постоянное напряжение электросети, монтажные условия, температуру эксплуатации. Важно правильно выбрать число токопроводящих жил, их сечение и толщину оболочки – от этого зависят основные параметры продукции.

Расшифровка кабеля КГН

К – кабель
Г – гибкий
Н – в резиновой маслостойкой оболочке, не распространяющей горение

Буква «А» отсутствует, что означает, жилы – медные. После буквенной маркировки идет числовая, обозначающая количество и размер сечения токопроводящих жил.

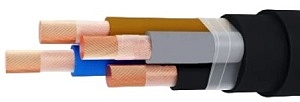

Конструкция кабеля КГН

Токопроводящие жилы – медные, многопроволочные, круглой формы, соответствуют классу 5 по ГОСТ 22483-2012. Число жил – от 1 до 5.
- номинальное сечение основных жил – от 0,75 до 400 мм²;
- номинальное сечение нулевой жилы/жилы заземления – от 0,75 до 95 мм².
Токопроводящие жилы кабелей для регионов с тропическим климатом (индекс «Т» в маркировке), изготовлены из медной проволоки, луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова более 40%.
Разделительный слой из синтетической пленки марки ПЭТ-Э для предотвращения прилипания изоляции.
Изоляция из резины типа РТИ-1 на основе натурального и бутадиенового каучуков. Номинальная толщина изоляции – от 0,8 до 2,8 мм.
Изолированные жилы имеют отличительную расцветку – сплошной окрас или маркировку в виде продольной цветной полосы. Нулевая – голубая, жила заземления - зелено-желтая. Цвета основных жил – красный, серый, белый. Допускается цифровая маркировка – 1, 2, 3, 4, 5, жиле заземления соответствует 0.
Изолированные жилы скручены с шагом не более 16 диаметров по скрутке.
Слой из синтетической пленки марки ПЭТ-Э, талька поверх скрученных изолированных жил. Допускается отсутствие пленки при условии отделения оболочки от жил.
Защитная оболочка из маслостойкой резины, не распространяющей горение. Номинальная толщина – от 1,3 до 6 мм.

Область применения кабеля КГН

Присоединение передвижных механизмов. Используются для подключения мобильного оборудования к промышленной электросети переменного тока с напряжением 0,66 кВ частотой 400 Гц или постоянного с напряжением до 1 кВ.
Закрытые помещения с естественной вентиляцией. Могут применяться в подвальных, корабельных, шахтных, производственных помещениях с повышенной влажностью, возможностью образования пара и конденсата.
Сложные условия. Могут применяться при воздействии технических смазок, дезинфицирующих, агрессивных агрохимических средств. В местах, где необходима большая гибкость.
Разные климатические зоны. Возможность применения в широком диапазоне температур, при высокой влажности.

Технические характеристики кабеля КГН

Номинальное переменное напряжение – 0,66 кВ частотой 400 Гц.
Номинальное постоянное напряжение – 1 кВ.
Температура эксплуатации – от -30 до +50°С.
Допустимый нагрев токопроводящей жилы – до +75°С.
Сопротивление изоляции – не менее 50 МОм*км.
Минимальный монтажный радиус – 8 наружных диаметров.
Число перегибов – не менее 30000.
Строительная длина – до 100 метров для кабелей сечением жил более 150 мм², до 125 метров – для кабелей с жилами 50-120 мм² в сечении, до 150 метров – для кабелей с сечением жил до 35 мм².
Срок службы – не менее 2,5 лет.

ГОСТ КГН

ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГН

КГ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины.
КГтп – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта.
КГтп-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта. Хладостойкое исполнение.
КГ-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины. Хладостойкое исполнение.
H07RN-F – гибкий кабель, с медными жилами, с резиновой изоляцией, с оболочкой из полихлоропренового каучука.
КПГС – гибкий кабель, с медными жилами, с резиновой изоляцией и оболочкой, с обмоткой из полиэтилентерефталатной пленки, сердечником из полиэфирных нитей.

Производители кабеля КГН

КАМСКИЙ КАБЕЛЬ
Кольчугино
НКЗ ЭЛЕКТРОКАБЕЛЬ НН
Рыбинсккабель
Севкабель
Сибкабель

Кабели КГН от компании РКБ

В компании РКБ можно купить кабели КГН, отличающиеся высокой гибкостью, возможностью применения в условиях высокой влажности, при воздействии технических масел. Изделия прошли необходимые заводские испытания, имеют сертификаты, не распространяют горение.

Кабели марки КГН были разработаны для судостроительной промышленности. Они используются для подключения переносного оборудования к сети напряжением 0,66 кВ переменного тока частотой 400 Гц, постоянного тока напряжением 1 кВ. Не рекомендуется применение при атмосферных осадках, солнечном излучении.
