Кабель КГ-ХЛ

Кабель КГ-ХЛ в Санкт-Петербурге

Кабели КГ-ХЛ – гибкая кабельная продукция с токопроводящими жилами из высококачественной меди. Имеют хладостойкое исполнение, могут применяться в районах крайнего севера при температуре окружающей среды до -60°С. Они предназначены для подключения подвижных систем с напряжением до 660 В частотой до 400 Гц.

Изделия отличаются гибкостью, могут применяться в помещениях и на открытом воздухе. Используются при одиночной прокладке.

Как выбрать кабель КГ-ХЛ

При выборе кабеля нужно учитывать номинальное напряжение передвижной электроустановки, подключаемого устройства. От числа и сечения токопроводящих жил зависят основные эксплуатационные характеристики продукции, ток нагрузки и т.п. Также важно знать климатические условия монтажа и работы кабелей.


Расшифровка кабеля КГ-ХЛ

  • К – кабель
  • Г – гибкий
  • ХЛ – хладостойкое исполнение, возможность применения в северных регионах при температуре окружающей среды до -60°С.

Буква «А» отсутствует, значит, жилы – медные. Затем указывается цифровая маркировка – число и сечение токопроводящих жил.

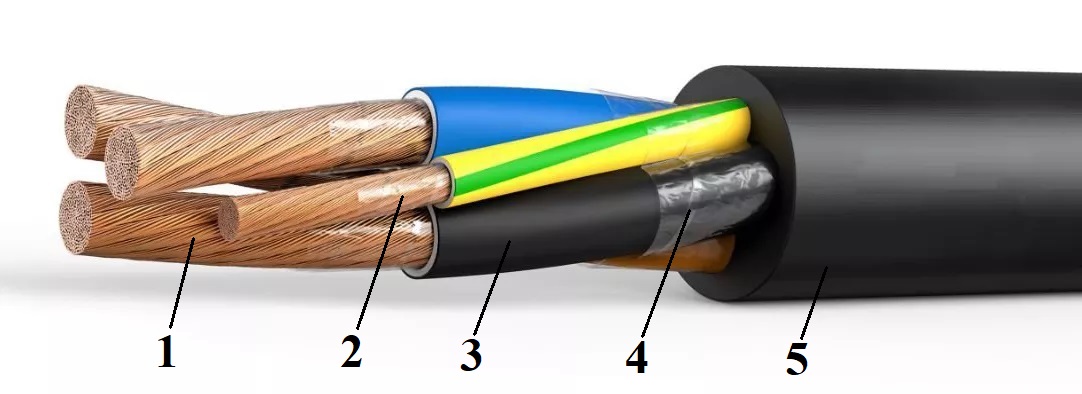

Конструкция кабеля КГ-ХЛ

  1. Многопроволочные медные токопроводящие жилы, соответствующие классу 5 по ГОСТ 22483-2012. Число жил – от 1 до 5. Основные жилы имеют сечение от 0,75 до 400 мм2, у нулевой жилы и жилы заземления сечение меньшее – от 0,75 до 95 мм2.
  2. Слой из синтетической пленки марки ПЭТ-Э для предотвращения прилипания изоляции. Пленка может отсутствовать, когда отсутствует слипание изоляционных оболочек.
  3. Изоляция из хладостойкой резины номинальной толщиной от 0,8 до 2,8 мм.
    Маркировка изолированных жил может быть цифровой и цветовой. Цифровая маркировка должна быть четкой, различимой, одноцветной, применяется в пятижильных кабелях. 0 – обозначает жилу заземления.
    Цветовая маркировка – для кабелей с числом жил от двух до пяти. Нулевая жила имеет синий цвет, жила заземления - зелено-желтая.
  4. Скрученные жилы многожильных кабелей покрыты слоем синтетической полиэтилентерефталатной пленки. Допускается скрутка с попеременным изменением направления для кабелей с сечением основных жил 10–95 мм.
  5. Оболочка из резины типа РШТ-2 на основе изопренового и бутадиенового каучука. Номинальная толщина – от 1,3 до 6 мм. У одножильных кабелей оболочка выполнена из резины типа РТИШМ.

Область применения кабеля КГ-ХЛ

  • Присоединение передвижных механизмов. Кабели предназначены для подключения устройств в сетях переменного напряжения 0,66 кВ частотой до 400 Гц, постоянного - 1 кВ.
  • Кабельные сооружения. Могут прокладываться в каналах, лотках, в помещениях.
  • Временные элементы питания. Могут использоваться в качестве временного элемента питания на строительных объектах в северных регионах.
  • Северные регионы. Возможность применения в помещениях, на открытом воздухе в зоне с умеренным, холодном климатом при повышенной влажности окружающей среды.

Технические характеристики кабеля КГ-ХЛ

  • Номинальное переменное напряжение – 0,66 кВ частотой 400 Гц.
  • Номинальное постоянное напряжение – 1 кВ.
  • Температура эксплуатации – от -60 до +50°С.
  • Температура окружающей среды для монтажа без нагрева – не ниже 40°С.
  • Допустимый нагрев токопроводящей жилы – до +75°С.
  • Сопротивление изоляции – не менее 50 МОм*км.
  • Минимальный монтажный радиус – 8 наружных диаметров.
  • Строительная длина – от 100 до 150 метров.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2;
  • Допустимые растягивающие нагрузки – не менее 19,8 Н/мм2.
  • Климатическое исполнение – ХЛ, категория 1-3 по ГОСТ 15150.
  • Класс пожарной опасности – О2.8.2.5.4.
  • Срок службы – не менее 4 лет.

ГОСТ КГ-ХЛ

  • ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГ-ХЛ

  • КГ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины.
  • КГтп – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта.
  • КГтп-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта. Хладостойкое исполнение.
  • H07RN-F – гибкий кабель, с медными жилами, с резиновой изоляцией, с оболочкой из полихлоропренового каучука.
  • КГН – гибкий кабель, с медными жилами, в резиновой маслостойкой оболочке, не распространяющей горение.
  • КПГС – гибкий кабель, с медными жилами, с резиновой изоляцией и оболочкой, с обмоткой из полиэтилентерефталатной пленки, сердечником из полиэфирных нитей.

Производители кабеля КГ-ХЛ

  • MIX
  • АЛЮР КАБЕЛЬНЫЙ ЗАВОД
  • КАМСКИЙ КАБЕЛЬ
  • Кольчугино
  • Конкорд
  • Металлист
  • Рыбинсккабель
  • Сарансккабель
  • Сибкабель
  • ТОМСККАБЕЛЬ
  • Цветлит
  • ЭКЗ "Кольчугино"
  • ЭКСПЕРТ КАБЕЛЬ
  • ЭЛЕКТРОКАБЕЛЬ НН

Кабели КГ-ХЛ от компании РКБ

В компании РКБ можно купить кабели КГ-ХЛ в хладостойком исполнении, отличающиеся высокой гибкостью, возможностью прокладки в местах, где требуется много перегибов при монтаже. Изделия предназначены для систем с переменным напряжением до 0,66 кВ частотой 400 Гц.

Кабели марки КГ-ХЛ могут применяться в северных регионах. Они комплектуются сертификатами, соответствуют требованиям действующих нормативных стандартов, проходят заводские испытания предельным напряжением и т.п.
