Кабель КГтп

Кабель КГтп в Санкт-Петербурге

Кабели КГтп – кабельная продукция с изоляцией и оболочкой из термоэластопласта для подключения мобильных установок с напряжением до 0,66 кВ переменного тока. Они используются для прокладки временных сетей на строительных площадках, для присоединения промышленных механизмов.

Кабели марки КГтп отличаются высокой гибкостью, надежностью, не боятся воздействия ультрафиолета, могут прокладываться на открытом воздухе.


Как выбрать кабель КГтп

При выборе гибких силовых кабелей нужно учитывать основные технические характеристики изделия – размер сечения, число токопроводящих жил, толщину изоляции и т.п. Важно знать условия применения продукции, температурный режим эксплуатации, напряжение подключаемого механизма. Кабели КГтп не используются для подключения передвижного подъемно-транспортного оборудования.


Расшифровка кабеля КГтп

  • К – кабель
  • Г – гибкий
  • тп – внешняя оболочка и внутренняя изоляция из термоэластопласта.

Буква «А» отсутствует, что означает, жилы – медные. После буквенной маркировки идет цифровая, обозначающая число и размер сечения токопроводящих жил.

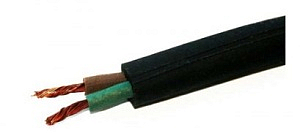

Конструкция кабеля КГтп

  1. Токопроводящие жилы – медные, многопроволочные, круглой формы, класс -5, по ГОСТ 22483-2012. Число жил – от 1 до 5. Номинальное сечение основных жил – от 0,75 до 400 мм2, сечение нулевой жилы/жилы заземления – от 0,75 до 95 мм2.
    Возможно наличие разделительного слоя между проводами – синтетической пленки или обсыпка из талька. Она служит защитой от прилипания изоляции при нагреве.
  2. Изоляция из термоэластопласта номинальной толщиной от 0,6 до 1,6 мм.
    Изолированные жилы многожильных кабелей имеют отличительную расцветку. Нулевая – голубая, жила заземления - зелено-желтая. Допускается цифровая маркировка – 1, 2, 3, 4, 5.
    Жилы во внутреннем пространстве кабеля повиты, свободные области заполнены изолирующим составом. На изолированные жилы накладывается синтетическая пленка для предотвращения прилипания изоляции. При условии отделения оболочки от жил разделительный слой из пленки отсутствует.
  3. Оболочка из термоэластопласта. Номинальная толщина – от 1,2 до 5 мм.

Область применения кабеля КГтп

  • Присоединение передвижных механизмов. Используются для подключения к сети с номинальным переменным напряжением до 0,66 кВ частотой 400 Гц промышленного электроснабжения различных подвижных машин и механизмов. Не допускаются сдавливающие и растягивающие нагрузки, абразивные воздействия.
  • Присоединение сварочных и компрессорных установок. Кабели могут применяться на строительных площадках при прокладке временных сетей для подключения генераторов, сварочных аппаратов, компрессорных установок и т.п.
  • Межсекционное соединение электрооборудования. Изделия применяются для подключения мобильных механизмов и подвижных токоприемников.
  • Открытые площадки и закрытые помещения. Повышенная стойкость внешней оболочки к воздействию ультрафиолета позволяет использовать кабели на открытых площадках без дополнительной защиты от солнечного излучения.
  • Разные климатические зоны. Возможность применения в широком диапазоне температур, при высокой влажности.
  • Не допускается применение для подключения передвижного подъемно-транспортного оборудования.

Технические характеристики кабеля КГтп

  • Номинальное переменное напряжение – 0,66 кВ частотой 400 Гц. Применение в сетях постоянного тока недопустимо.
  • Температура эксплуатации – от -40 до +50°С.
  • Допустимый нагрев токопроводящей жилы – до +75°С.
  • Сопротивление изоляции – не менее 50 МОм*км.
  • Минимальный монтажный радиус – 8 наружных диаметров.
  • Строительная длина – не менее 125 метров.
  • Растягивающие усилия – 19,6 Н/мм2.
  • Срок службы – не менее 4 лет.
  • Класс пожарной безопасности – О2.8.2.5.4.

ГОСТ КГтп

  • ГОСТ 24334-80. Кабели силовые для нестационарной прокладки. Общие технические требования. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КГтп

  • КГ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины.
  • КГН – гибкий кабель, с медными жилами, в резиновой маслостойкой оболочке, не распространяющей горение.
  • КГтп-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из термоэластопласта. Хладостойкое исполнение.
  • КГ-ХЛ – гибкий кабель, с медными жилами, изоляцией и оболочкой из резины. Хладостойкое исполнение.
  • H07RN-F – гибкий кабель, с медными жилами, с резиновой изоляцией, с оболочкой из полихлоропренового каучука.
  • КПГС – гибкий кабель, с медными жилами, с резиновой изоляцией и оболочкой, с обмоткой из полиэтилентерефталатной пленки, сердечником из полиэфирных нитей.

Производители кабеля КГтп

  • Алюр
  • АЛЮР КАБЕЛЬНЫЙ ЗАВОД
  • БРЭКС
  • КАМСКИЙ КАБЕЛЬ
  • Конкорд
  • МАРПОСАДКАБЕЛЬ

Кабели КГтп от компании РКБ

В компании РКБ можно купить кабели КГтп с разным количеством медных многопроволочных жил. Все изделия проходят заводские испытания, соответствуют требованиям действующих нормативных стандартов. Они могут применяться в разных климатических условиях, подвергаться многократным монтажным изгибам.

Кабели марки КГтп имеют широкую сферу применения, используются в сетях напряжением 0,66 кВ переменного тока частотой 400 Гц. Не допускается использование в сетях постоянного напряжения.
