Кабель ППГнг-FRHF в Санкт-Петербурге

ППГнг-FRHF – огнеупорный силовой кабель круглой формы сечения, используемый в электрических сетях с номинальным напряжением переменного тока 0,66 и 1 кВ частотой 50 Гц. Он отличается повышенной пожарной безопасностью, может применяться в местах с большим скоплением людей, на АС, в медицинских учреждениях для подключения оборудования, цепей аварийного электроснабжения.

Как выбрать кабель ППГнг-FRHF

При выборе кабеля учитываются условия эксплуатации продукции, номинальный ток и напряжение сети, максимальная рабочая и монтажная температура, места прокладки. Нужно правильно выбрать сечение провода, число жил – от этого зависит допустимый ток нагрузки кабеля.

Расшифровка кабеля ППГнг-FRHF

• П – изоляция медных токопроводящих жил из полимерной композиции, не содержащей галогенов.
• П – оболочка из безгалогенной полимерной композиции пониженной пожарной опасности.
• Г – специальный защитный покров отсутствует.
• нг – не распространяет горение, может применяться в пожароопасных средах при одиночной прокладке.
• FR – огнестойкий, сохраняет работоспособность в течение трех часов при открытом огне.
• HF – не содержит галогенов, при возгорании не выделяет опасных химически активных газов.

Отсутствие буквы «А» в маркировке указывает на то, что жилы – медные. После буквенного обозначения кабели идет цифровое, указывающее количество жил, площадь поперечного сечения жилы, рабочее напряжение.

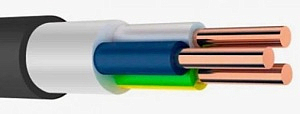

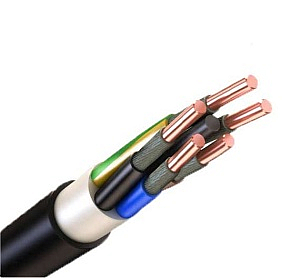

Конструкция кабеля ППГнг-FRHF

1. Жилы – медные однопроволочные или многопроволочные, 1, 2 класса по ГОСТ 22483. Номинальное сечение жил – от 1,5 до 50 мм2 (однопроволочные), от 16 до 1000 мм2 (многопроволочные), число жил – от 2 до 5.
2. Термический барьер – обмотка из двух слюдосодержащих лент.
3. Изоляция – термопластичная полимерная композиция низкой пожарной опасности, не содержащая галогенов. Изолированные жилы имеют цветовую маркировку – сплошную или в форме продольной полосы шириной не менее 1 мм. Синий цвет указывает на нулевую жилу, желто-зеленый – на заземление.
4. Заполнение - пустое пространство между скрученными изолированными жилами заполнено безгалогенной полимерной композицией пониженной горючести. Придает изделию круглую форму, заполняет пространство между изолированными жилами.
5. Внутренняя оболочка – полимерная композиция, не содержащая галогенов.
6. Наружная оболочка – безгалогенная полимерная композиция черного цвета.

Область применения кабеля ППГнг-FRHF

• Подключение стационарных устройств. Передача и распределение электрической энергии в стационарных установках с номинальным переменным напряжением 0,66 и 1 кВ частотой до 50Гц.
• Огнестойкая проводка. Могут прокладываться в системах электроснабжения на объектах повышенной пожарной опасности, в зданиях с массовым скоплением людей и оборудования. Возможно применение в больницах, медицинских учреждениях, в зонах с угрозой взрыва.
• Атомные станции. Могут прокладываться вне гермозоны в системах АС класса 2, по ОПБ 88/97 (ПНАЭ Г –01-011). Применяется для питания оборудования систем безопасности АС.
• Прокладка без учета разности уровней. Трасса может быть разноуровневой, допускается прокладка по вертикальным участкам.
• Резервные системы электроснабжения.
• Внутренняя прокладка. В кабельных сооружениях, на промышленных объектах, в производственных помещениях, в жилых зданиях, во взрывоопасных зонах всех классов, кроме В-1 при отсутствии опасности механических повреждений.

Технические характеристики кабеля ППГнг-FRHF

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж выполняется при температуре окружающей среды не ниже -15°С, иначе требуется предварительный подогрев.
• Допустимый нагрев при эксплуатации – до +70°С.
• Допустимый нагрев в режиме перегрузки – до +90°С. Продолжительность работы– до 8 часов, общее время за весь период эксплуатации – 1000 часов.
• Допустимая температура жил при КЗ – до +250°С, длительность короткого замыкания – не более 5 секунд.
• Предельная температура токопроводящих жил при КЗ – до +400°С.
• Максимальный монтажный радиус – 10 наружных диаметров кабеля.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
• Климатическое исполнение – В по ГОСТ 15150.
• Огнестойкость – не менее 180 минут.

ГОСТ ППГнг-FRHF

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля ППГнг-FRHF

• ППГнг-HF – с медными жилами, изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, не распространяет горения.
• ППГнг – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, не распространяет горения.
• ППГнг-FRLS – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, отличается низким выделением дыма и газа при тлении, не распространяет горения.
• ППГнг(А) – с медными жилами, с изоляцией и оболочкой из полимерной композиции, без защитного покрова, не распространяет горения при пучковой прокладке.
• ППГнг-HF-П – с медными жилами, с изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, не распространяет горения. Плоское сечение.

Производители кабеля ППГнг-FRHF

• Агрокабель
• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БалтикКабель
• ВеЛесКаб
• ИВКЗ
• Кабель Импэкс
• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кольчугино
• Конкорд
• Магна
• МАРПОСАДКАБЕЛЬ
• НКЗ ЭЛЕКТРОКАБЕЛЬ НН
• Пересвет
• ПРОМЭКО
• ПромЭл
• Рыбинсккабель
• Севкабель
• СегментЭнерго
• Цветлит
• ЭКСПЕРТ КАБЕЛЬ
• ЭЛКАБ
• Элкаб КЗ
• ЭЛПРОМ
• Эм-кабель
• Юлимак
• Ярославский кабель

Кабель ППГнг-FRHF от компании РКБ

Компания РКБ предлагает купить кабели ППГнг-FRHF, отличающиеся высокой надежностью, возможностью применения во взрывоопасных зонах и в пожароопасных местах, способностью функционировать до 180 минут при пожаре.

Кабели марки ППГнг-FRHF имеют сертификаты, соответствуют ГОСТ 31996, прошли заводские испытания, полностью соответствуют заявленным техническим характеристикам. Они используются для подключения электротехнических приборов с высокими требованиями по огнестойкости системы.
