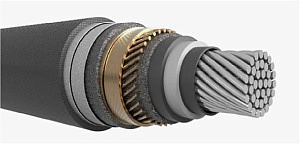

Кабель АПвПу2г 1х70/16

Кабель АПвПу2г 1х70/16 – силовой кабель с алюминиевой жилой сечением 70 мм², двойной герметизацией медного экрана, полиэтиленовой изоляцией и усиленной оболочкой из полиэтилена. Он используется для передачи электроэнергии и обеспечения электроснабжения в различных системах и устройствах напряжением 10 кВ частотой 50 Гц.

Как выбрать кабель АПвПу2г 1х70/16

При выборе кабеля для электрической сети необходимо учитывать множество факторов, начиная от максимальной величины допустимых токов нагрузки и рабочего напряжения, электрического сопротивления жилы, экрана, заканчивая температурными режимами и влажностью окружающей среды.

Расшифровка кабеля АПвПу2г 1х70/16

• А – жила из алюминия
• Пв – изоляционный слой из сшитого полиэтилена.
• Пу – оболочка из полиэтилена, увеличенной толщины.
• 2г – двойная герметизация.
• 1 – число жил.
• 70 – номинальное сечение жилы, в мм².
• 16 – сечение экрана, в мм².

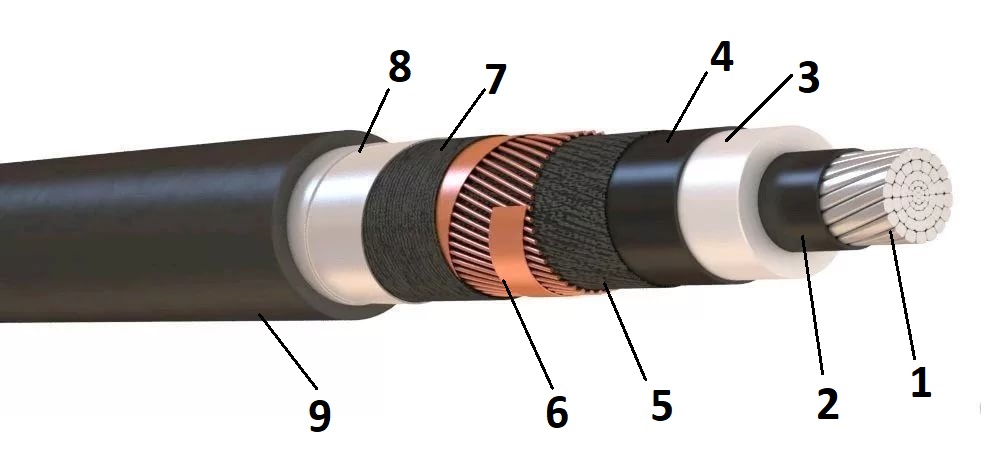

Конструкция кабеля АПвПу2г 1х70/16

1. Токопроводящая жила, 2 класса согласно ГОСТ 22483-2012, выполнена из алюминия. Эта жила круглая и уплотненная, с номинальным сечением 70 мм².
2. Экран по жиле, изготовленный из экструдированной электропроводящей полимерной композиции толщиной 0,6 мм.
3. Изоляция провода выполнена из сшитого полиэтилена с номинальной толщиной 3,4 мм.
4. Дополнительный экранированный слой, наложенный экструзией из электропроводящей полиэтиленовой композиции толщиной 0,6 мм, усиливает защитные свойства провода и обеспечивает эффективное экранирование от внешних воздействий.
5. Обмотка водоблокирующими лентами номинальной толщиной 0,2 мм обеспечивает дополнительную защиту от влаги.
6. Медный экран с сечением 16 мм² изготовлен из медной проволоки диаметром от 0,7 до 1,8 мм, скрепленных медной лентой шириной 8 мм и толщиной 0,1 мм. Обеспечивает эффективное экранирование от внешних помех и электрических полей.
7. Разделительный слой из водоблокирующей, синтетической ленты или электропроводящей бумаги.
8. Герметизирующий слой, изготовленный из алюмополимерной ленты толщиной 0,1 мм, обеспечивает защиту от внешних воздействий и препятствует проникновению влаги. Накладывается с перекрытием.
9. Утолщенная полиэтиленовая оболочка толщиной 3 мм.

Область применения кабеля АПвПу2г 1х70/16

• Стационарные силовые установки. Используются для передачи и распределения электроэнергии в стационарных установках, работающих под напряжением 10 кВ и частотой 50 Гц. Эти установки обеспечивают надежную работу сетей переменного тока с изолированной и заземленной нейтралью, обеспечивая стабильное энергоснабжение.
• Подземная и воздушная прокладка. Подземная прокладка рекомендуется для грунтов с высокой коррозионной активностью, подверженных воздействию влаги. Для обеспечения долговечности воздушной прокладки необходимо дополнительное огнезащитное покрытие.
• Прокладка в воде. Изделия можно успешно прокладывать в сырых помещениях с частичным затоплением, по дну водоемов – будь то искусственные или естественные, в судоходных при условии защиты от прямых механических воздействий.
• Разноуровневые кабельные трассы. Подходит для прокладки на трассах высокой сложности, где нет ограничений по уровню высоты. Благодаря своей прочности и надежности, он способен обеспечить стабильную передачу данных даже в самых сложных условиях эксплуатации.

Технические характеристики кабеля АПвПу2г 1х70/16

• Номинальное переменное напряжение – 10 кВ частотой 50 Гц.
• Наружный диаметр – 28,5-30,1 мм.
• Вес 1 км – около 907 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров (414 мм).
• Индуктивное сопротивление жилы – 0,196 Ом/км.
• Электрическое сопротивление жилы – 0,268 Ом/км.
• Допустимый ток КЗ (1 сек) – 6,6 кА.
• Допустимый ток КЗ (1 сек) экрана – 3,1 кА
• Допустимые токовые нагрузки на воздухе – 280 А (плоскость), 230 А (треугольник).
• Допустимые токовые нагрузки в земле – 240 А (плоскость), 210 А (треугольник).
• Электрическая емкость пары – до 0,29 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 200 м, №12 – 350 м, №12а – 500 м, №14– 700 м, №16а – 1200 м, №17 – 1200 м, №18 – 1350 м, №20 – 2200 м, №22 – 2500 м.

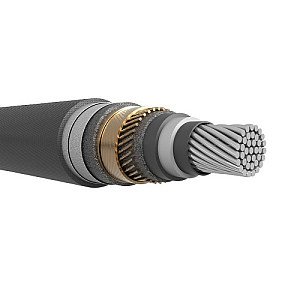

Кабель АПвПу2г 1х70/16 от компании РКБ

В компании РКБ можно купить кабель АПвПу2г 1х70/16 с полиэтиленовой изоляцией и усиленной оболочкой, предназначенный для подключения установок на номинальное напряжение 10 кВ. Применяется для прокладки в земле, в трубах, в кабельных каналах, воде и на открытом воздухе.

Кабель марки АПвПу2г отличается высокой стойкостью к влаге, внешним воздействиям, соответствует требованиям действующих нормативных стандартов.
