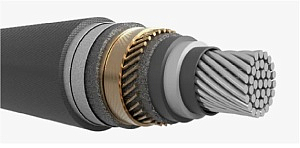

Кабель АПвПу2г 1х95/35

Кабель АПвПу2г 1х95/35 – одножильный кабель с алюминиевыми жилами в изоляции из сшитого полиэтилена, с двойной герметизацией, в оболочке из полиэтилена повышенной толщины. Используется для прокладки электросетей напряжением 10 кВ в зданиях и сооружениях, под землей, в воде. Допускается разноуровневая прокладка.

Как выбрать кабель АПвПу2г 1х95/35

Убедитесь, что напряжение сети соответствует допустимому напряжению для данного типа кабеля, а также ток, который будет проходить через провод, допустимое электрическое сопротивление жилы, экрана. Важно знать условия эксплуатации изделия, температуру монтажа, влажность и т.п.

Расшифровка кабеля АПвПу2г 1х95/35

• А – жила из алюминия
• Пв – изоляционный слой из сшитого полиэтилена.
• Пу – полиэтиленовая оболочка, увеличенной толщины.
• 2г – двойная герметизация водоблокирующими и алюмополимерными лентами.
• 1 – число жил.
• 95 – номинальное сечение жилы, в мм².
• 35 – сечение экрана, в мм².

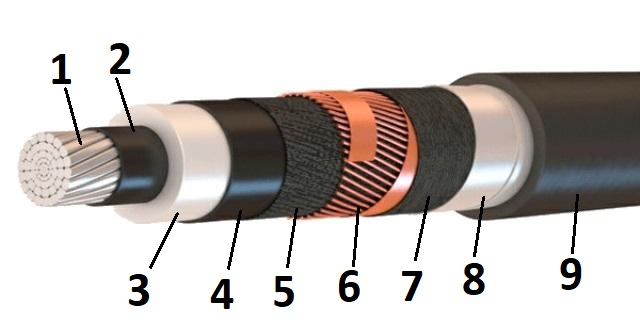

Конструкция кабеля АПвПу2г 1х95/35

1. Алюминиевая жила второго класса по ГОСТ 22483-2012 с круглым номинальным сечением 95 мм². Многопроволочная и однопроволочная.
2. Экран по жиле нанесен экструзией из электропроводящей пероксидосшиваемой полимерной композиции толщиной 0,6 мм.
3. Изоляционный слой, выполнен из сшитого полиэтилена толщиной до 3,4 мм.
4. Экран из электропроводящего сшитого полиэтилена, имеющий толщину 0,6 мм, предназначен для обеспечения безопасности и защиты от внешних воздействий.
5. Обмотка из водоблокирующих электропроводящих лент общей толщиной 0,2 мм, способствующая предотвращению протечек и повреждений.
6. Экран кабеля выполнен из медных проволок диаметром 0,7-2,5 мм, скрепленных медными лентами толщиной 0,1 мм и шириной до 8 мм, обеспечивая эффективную защиту от электромагнитных помех. Сечение экрана – 35 мм².
7. Слой из электропроводящей синтетической или водоблокирующей ленты.
8. Герметизирующий слой из алюмополимерной ленты толщиной не менее 0,1 мм, наложенной с перекрытием.
9. Усиленная наружная оболочка – полиэтиленовая композиция, толщина 3 мм.

Область применения кабеля АПвПу2г 1х95/35

• Стационарные силовые установки. Предназначены для обеспечения надежной работы сетей переменного тока с изолированной и заземленной нейтралью, для передачи и распределения электроэнергии в стационарных установках, функционирующих при напряжении 10 кВ и частоте 50 Гц.
• Подземная и воздушная прокладка. Подземная прокладка электрических сетей возможна в грунтах с высокой коррозионной активностью, подверженных воздействию влаги. Возможна наружная прокладка на воздухе, в кабельных каналах при обеспечении огнезащиты.
• Прокладка в воде. Подходят для прокладки в сырых помещениях, в условиях частичного затопления или на дне естественных водоемов, искусственных бассейнов. Могут использоваться в судоходных водоемах при защите от механических воздействий.
• Разноуровневые кабельные трассы. Изделия можно прокладывать в разноуровневых кабельных трассах, где нет ограничений по уровню высот, при оформлении трасс высокой сложности. Благодаря прочности и надежности данного подхода, обеспечивается стабильная передача данных даже в самых неблагоприятных условиях эксплуатации.

Технические характеристики кабеля АПвПу2г 1х95/35

• Номинальное переменное напряжение – 10 кВ частотой 50 Гц.
• Наружный диаметр – 29,2-31,7 мм.
• Вес 1 км – около 886,9-1200 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров.
• Электрическое сопротивление жилы – 0,193 Ом/км.
• Электрическое сопротивление экрана – 0,542 Ом/км.
• Допустимый ток КЗ (1 сек) – 8,9 кА.
• Допустимый ток КЗ (1 сек) экрана – 6,7 кА
• Допустимые токовые нагрузки на воздухе – 349 А (плоскость), 300 А (треугольник).
• Допустимые токовые нагрузки в земле – 263 А (плоскость), 253 А (треугольник).
• Электрическая емкость пары – до 0,32 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 200 м, №12 – 350 м, №12а – 500 м, №14– 650 м, №16а – 1100 м, №17 – 1150 м, №18 – 1250 м, №20 – 2050 м, №22 – 2350 м.

Кабель АПвПу2г 1х95/35 от компании РКБ

В компании РКБ можно купить кабели АПвПу2г 1х95/35 для прокладки внутри зданий и сооружений, в грунте или под водой. Они отличаются надежной изоляцией, качественной герметизацией, устойчивостью к перепадам температур и внешним воздействиям.

Кабели марки АПвПу2г соответствуют требованиям действующих нормативных стандартов, изготавливаются из качественных материалов. Они могут протягиваться по разноуровневым трассам высокой сложности.
