Кабели связи и передачи данных: как выбрать под задачу и среду
Кабели связи — основа цифровой инфраструктуры: от локальных сетей офиса до линий видеонаблюдения, промышленной автоматизации и систем диспетчеризации. Ниже — сжатый, но ёмкий гид по видам и критериям подбора, чтобы вы быстро нашли кабель связи и кабель для передачи данных под конкретные условия, бюджеты и сроки.
Смотреть наличие и цены можно в каталоге: Кабели и провода связи.
Где применяются кабели связи
- IT и офис: структурированные кабельные системы (СКС), Wi-Fi AP uplink, VoIP.
- Видеонаблюдение и безопасность: IP-камеры, PoE, системы контроля доступа, домофония.
- Промышленность: PLC/SCADA, датчики, кабель для связи и управления в жёстких средах, промышленный Ethernet.
- Телеком и дата-центры: магистрали, кроссовые, оптические патчкорды.
- Транспорт и уличные сети: уличные ВОЛС, грозозащита, стойкость к УФ и влаге.
Основные типы кабелей связи и передачи данных

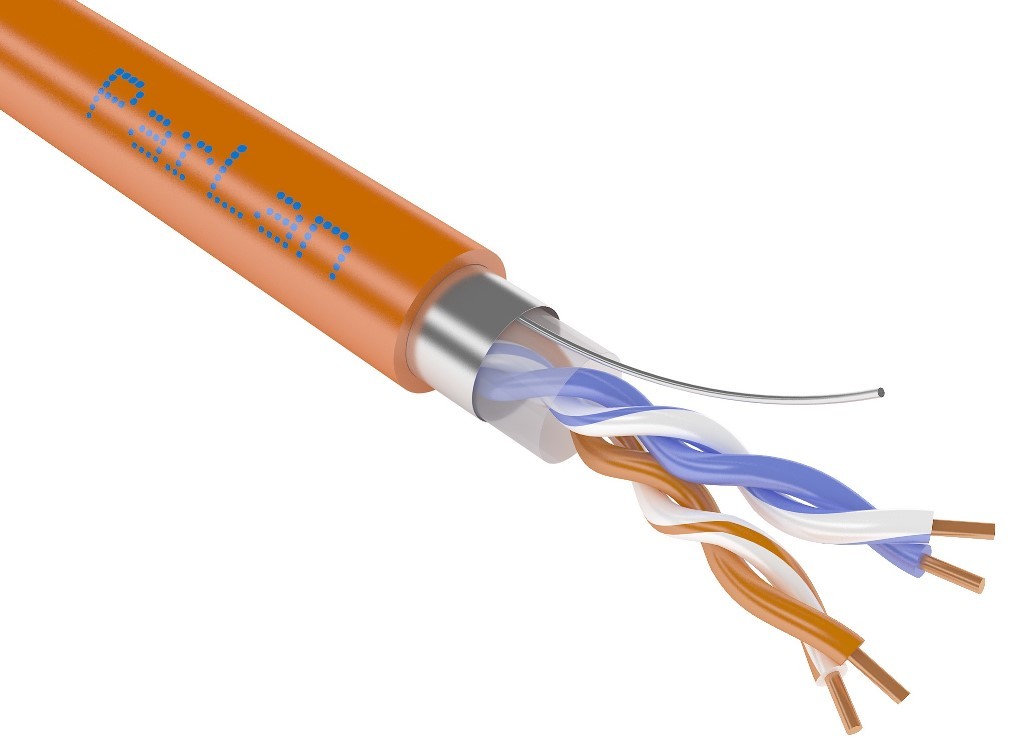

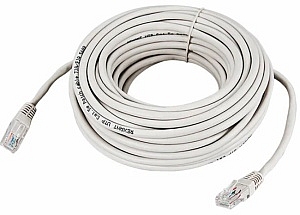

Витая пара (Ethernet)
UTP/FTP/SFTP категории Cat5e/Cat6/Cat6A/Cat7 для скоростей 1–10 Гбит/с, PoE/PoE+ до 90 Вт. Щит (F/UTP, S/FTP) снижает помехи на длинных трассах и рядом с силовыми линиями. Для офисов и CCTV чаще берут Cat6 F/UTP — разумный баланс цены/частоты/PoE.
Оптический кабель
Single-mode (OS2) — магистрали и длинные пролёты; Multi-mode (OM3/OM4/OM5) — кроссовые и ЦОД. Доступны кабели связи внутренние (LSZH) и наружные (PE, броня), самонесущие для подвеса, а также кабель-патчи для стойки.

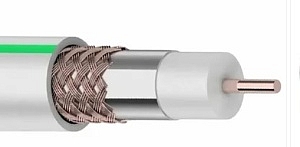

Коаксиальный
RG-59/6/11 для видеосигналов и RF-систем; в CCTV всё чаще заменяется витой парой с PoE, но коаксиал остаётся актуален для модернизации существующих линий (HD-TVI/AHD/CVI).

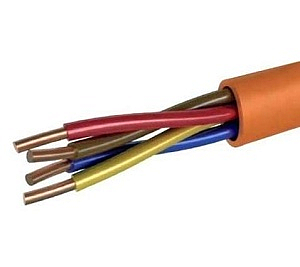

Полевые и интерфейсные
RS-485/422, CAN, PROFIBUS/PROFINET, Modbus, экранированные пары/квадки, повышенная стойкость к маслам/УФ/вибрации. Это «классический» кабель для передачи данных в промышленной автоматике.
Критерии выбора: как не ошибиться
- Среда: улица/помещение, УФ, влага, температура, грызуны. Для улицы — PE-оболочка, для внутренних общественных зон — LSZH/нг-LS.
- Дальность и скорость: до 100 м — витая пара; выше — оптика. Для 10 Гбит/с лучше Cat6A S/FTP или OS2.
- Помехи: силовые кабели рядом, частотные приводы — берите экран (FTP/SFTP) или оптику.
- Питание по линии: PoE/PoE+. Важны медь (не CCA), сечение жил (AWG23/22) и категория кабеля связи.
- Пожарная безопасность: для ТЦ/БЦ/школ — индекс LS/нг-LS/FRLS в соответствии с проектом.
- Монтаж: тип трассы, минимальный радиус изгиба, способ протяжки, запас длины и допустимое натяжение.
Экранирование и помехоустойчивость
Экран пары (PiMF) и общий экран (фольга/оплётка) уменьшают влияние ВЧ-помех и переходных наводок. Для линий рядом с силовыми кабелями выбирайте S/FTP; в чистых офисных трассах достаточно F/UTP либо U/UTP при соблюдении дистанции.
Советы по монтажу
- Не превышайте тяговое усилие и радиус изгиба — высокие частоты «не прощают» геометрию.
- Соблюдайте разделение с силовыми трассами и заземляйте экран с одной стороны (если иное не требует проект).
- Для внешних линий используйте гермовводы, гели, муфты и грамотную грозозащиту (роутер/коммутатор, PoE-инжектор).
- Тестируйте трассу после обжимки/сварки: сертификатор (витая пара) или рефлектометр (оптика).
Быстрая матрица выбора
| Задача | Решение | Комментарий |
|---|---|---|
| Офисная ЛВС до 1 Гбит/с | Cat5e U/UTP или F/UTP | Бюджетно, до 100 м, PoE для точек доступа и камер |
| 10 Гбит/с или шумная среда | Cat6A S/FTP | Экран + частота для 10GBASE-T, длина 100 м |
| Дальше 100 м/магистраль | Оптика OS2/OM4 | Минимальные потери, стойкость к помехам |
| Улица/опора/подвес | Оптика с тросом или PE-витая пара outdoor | УФ-стойкость, броня/самонесущий |
| Промышленная шина | RS-485/PROFINET, экранированные пары | Масло-/огне-/морозостойкие оболочки |
Три частые ошибки
- Выбор CCA вместо 100% меди — падение PoE и нестабильность линка.
- Отсутствие экрана рядом с силовыми кабелями — пакеты, потеря скорости.
- Внутренний кабель связи на улице — быстрый износ оболочки, вода в жиле.
Что ищут и что мы предлагаем
Мы учитываем популярные запросы: кабель для связи, кабели связи, кабель для передачи данных, а также «спецресурс кабель» — когда требуется нестандартное исполнение: огнестойкость, броня, уличный подвес, графитовый/антигрызун. В карточках указываем все ключевые параметры: категория, материал жил, тип экрана, оболочка (LSZH/PE/PVC), допустимое натяжение, радиус изгиба, PoE-совместимость.
Где купить кабель связи
Подберите решение под вашу задачу в разделе «Кабели и провода связи». Поможем выбрать медь или оптику, подобрать категорию, экран и оболочку, рассчитать метраж и укомплектовать коннекторами/патчпанелями/муфтами.
