Кабель ААБл: технические характеристики и применение

Кабель ААБл – алюминиевый токопроводящий элемент, с одной или несколькими жилами из алюминия и изоляцией на основе бумаги. Имеет дополнительную защиту из алюминия и стали. Предназначается для устройства надежных линий электропередач, прокладываемых в грунте. Прокладывается в грунтах со средним и низким показателем коррозионной активности.

Расшифровка маркировки

Маркировка кабеля ААБл представляет собой аббревиатуру, которая означает следующее:

• А – в кабеле используются токопроводящие жилы из алюминия.
• А – оболочка токопроводящей части тоже делается из листового алюминия.
• Б – бронирование из пары лент из высокопрочной стали.
• л – дополнительная армирующая лента из полимера лавсана.

Дополнительно предлагается исполнение для тропических стран, где в состав вводятся противогрибковые компоненты. Такой кабель маркируется ААБл-Т.

Конструкция

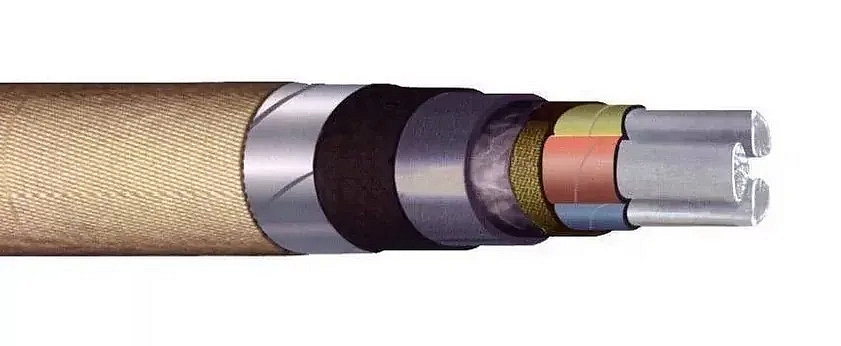

Кабель ААБл имеет сложную многослойную структуру, обеспечивающую его технические характеристики. В его состав входят такие конструктивные элементы:

• Одна или несколько токопроводящих жил из алюминия, имеющих круглое или секторальное сечение.
• Каждая алюминиевая жила оборачивается специальной бумагой с пропиткой из вязкой смолы. На бумагу может наноситься цифровая или цветовая маркировка.
• Чтобы уплотнить сердечник с жилами, в него добавлены жгуты, сделанные из той же бумаги.
• Поверх жгута из жил делается бумажный экран.
• Следующим слоем идет алюминиевый экран, обеспечивающий дополнительную прочность.
• Алюминиевый слой покрывается лавсановой подушкой, чтобы снизить вероятность разрушения от механических воздействий и повреждений.
• Наружный слой – броня из двух оцинкованных стальных лент, между которыми не остается зазора, с дополнительным полимерным покрытием.

Характеристики и применение

Производители предлагают два основных типа кабеля ААБл – на напряжение 6 и 10 кВт переменного тока с частотой 50 Гц. Он имеет такие технические параметры:

• Температура нормальной эксплуатации в пределах от -50°С до 50°С.
• При длительном нагреве жил температура не должна превышать 80°С, при кратковременной перегрузке допускается показатель 105°С.
• Допустимая температура прокладки кабельной линии без дополнительного прогрева не менее 0°С.
• Допускается прокладка только горизонтально или под наклоном, не допускается вертикальная укладка.
• I класс гибкости, при прокладке минимально допустимый радиус 25 диаметров кабеля.
• Минимальный срок эксплуатации 4,5 года, рассчитан на работу до замены в течение 30 лет.

Кабель ААБл используется в сетях, передающих и распределяющих электроэнергию, а также стационарном оборудовании и установках. Номинальное напряжение при этом не должно превышать 10 кВ при частоте 50 Гц. При укладке под наклоном высота между начальной и конечной точкой прокладки не должна превышать 25 м.

Может укладываться на мостах и эстакадах, а также грунтах со средним и малым коррозионным воздействием. Отлично подходит для одиночного прокладывания производственных цехах и кабельных комнатах. Групповое прокладывание допускается только в помещениях, где имеется периодических доступ обслуживающего персонала. При работе с кабелем требуется пассивная пожарная защита. Подходит для прокладки трасс, которые могут подвергаться высоким механическим нагрузкам, как статическим, так и динамическим.

Модификация кабеля, включающая две медные контрольные жилы с сечением 1,5 мм², используется при устройстве сетей для транспорта, питающегося от электрических сетей.

Кабель ААБл чаще всего применяется при устройстве энергетических сетей. Благодаря применяемым материалам и простой конструкции он имеет доступную цену, при этом обладает высокими техническими или эксплуатационными характеристиками. Бумажная изоляция обеспечивает достаточный уровень безопасности и удешевляет конечную стоимость продукта.
