Кабель ААШв

Кабель ААШв является проводником для силовых электрических сетей, обладая соответствующими техническими характеристиками. Ток проходит через одну или несколько алюминиевых жил, с бумажной изоляцией. Одной из особенностей данного материала является наличие внешнего полимерного слоя изоляции, что обеспечивает высокую устойчивость к любым негативным воздействиям и агрессивным средам.

Надежность, высокая пропускная способность и малая масса, а также другие рабочие параметры, являются причиной популярности этого проводника. Дополнительно нужно отметить высокую устойчивость к температурным перепадам, повышенной влажности и ультрафиолетовому излучению.

Маркировка кабеля

Маркировка необходимо для того, чтобы по ней можно было увидеть главные характеристики изделия. Поэтому в аббревиатуре ААШв содержится необходимая для понимания структуры кабеля информация, она также помогает определиться с областью применения данного материала. Маркировка кабеля расшифровывается таким образом:

• А – алюминиевый токопроводящий сердечник.
• А – бронирующее покрытие из алюминиевой трубки.
• Шв – внешняя защищающая и изолирующая оболочка в виде шланга из поливинилхлорида.

Производители предлагают несколько отдельных модификаций данного изделия, с видоизмененной маркировкой. Так, кабель ЦААШв имеет дополнительный слой бумажной изоляции со специальной вязкой пропиткой. Провод АСШв вместо алюминиевой защитной трубки заключается в свинцовую оболочку.

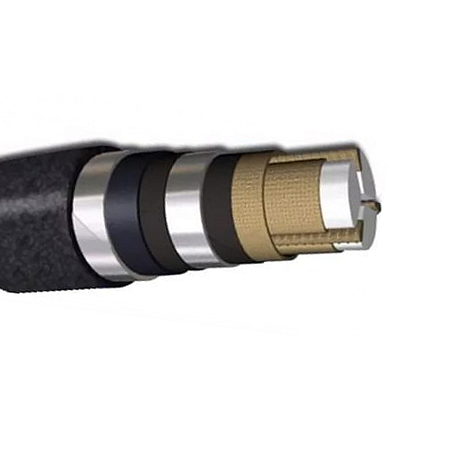

Структура и конструктивные особенности

Основным элементом кабеля ААШв является токопроводящий сердечник. Он может состоять из 1, 3 иногда 4 жил из алюминия, которые в сечении могут иметь круглую или секторную форму. Для получения нужных характеристик изделие имеет определенную конструкцию:

• Токопроводящая жила может быть сплошной или составной из большого числа проволок сечения от 50 до 800 мм², в одножильной структуре площадь сечения достигает 240 мм².
• Пространство между жилами для уплотнения структуры заполнено жгутами из специальной бумаги.
• Каждая жила обернута бумажным изолятором с полимерной пропиткой и индивидуальным окрасом.
• Общее покрытие из слоя изолирующей бумаги.
• Экранирующий слой из бумаги с высокой проводимостью.
• Алюминиевый трубчатый экран, дополнительно защищающий кабель от механических воздействий и повреждений.
• Битумный подклеивающий состав, на который наносится пленка из полиэтилентерефталата или другого схожего по свойствам материала.
• Внешнее покрытие в виде шланга из поливинилхлорида, защищающего от агрессивных сред с пониженной горючестью.

Важно отметить, что в кабелях с многожильной структурой, первичная бумажная изоляция каждой жилы имеет свой цвет. Это важно для идентификации каждого из проводников, если это требуется при подключении кабеля. Для проводников с маркировкой ААШв используются белый или желтый, синий, черный, а также красный окрас изоляторов жил. В некоторых производителей встречается набор из зеленого, малинового и коричневого цветов. Такой окрас бумаги может быть сплошным или нанесенным в виде заметной по всей длине жилы полосы определенного цвета.

Иногда цветовая идентификация заменяется числовой. Для этого каждая из жил обозначается цифрами от 1 до 4. Они дублируются на каждом из проводов с определенным шагом, поэтому при отрезании провода нужно длины всегда можно определить жилы по нанесенному на них номеру.

Основные характеристики

Эксплуатационные свойства зависят от технических характеристик кабеля ААШв:

• Номинальное напряжение и частота тока – 10 кВ и 50 Гц.
• Сопротивление кабельной оболочки не менее 200 МОм/км.
• Пожарная безопасность соответствует классу О1.8.2.5.4.
• Может эксплуатироваться в температурном диапазоне от -50 до +50°С.
• Предельная температура при длительной нагрузке 70°С.
• Допустимая температура в режиме перегрузки до 90°С.
• Максимальная температура в случае короткого замыкания 200°С.
• Стойкость к воздействию влажности при температуре 35°С – 98 %.
• Допустимый радиус выгибания 25 диаметров.
• Температура, при которой допускается прокладка – 0°С, при более низких температурах требуется предварительный прогрев.
• Гарантийный срок 4,5 года.
• Расчетное время эксплуатации до 30 лет.

Применение кабеля ААШв

Все виды кабелей ААШв предназначают для прокладки силовых энергетических магистралей с номинальным напряжением до 10 кВ, при стандартной частоте переменного тока 50 Гц. Изоляция и защита от агрессивных воздействий позволяет прокладывать кабель на улице в регионах с умеренными и суровым климатом с низким температурами.

Может прокладываться в грунтах с малой или средней степенью коррозионной активности. Используется в электрических системах шахт, где нет высокой опасности выброса горючей пыли или газа. Аналогично применяется в цехах и туннелях, каналах и коллекторных структурах, может использоваться при прокладке сетей через мосты и эстакады. Слабая горючесть внешней оболочки позволяет укладывать кабель в пожароопасных помещениях.

Предпочтительно укладывать кабель горизонтально, если при устройстве коммуникаций требуется делать уклон, то высота между нижней и верхней точкой прокладки кабеля не должна превышать 15 м. Может использоваться для одиночной укладки в цехах и других производственных помещениях, а также кабельных каналах или сооружениях.

Групповая прокладка кабелей данного типа допустима только в наружных установках или на производственных площадях, где обслуживающий персона присутствует лишь периодически. В этих случаях требуется применение пассивной огневой защиты.

При прокладке кабельных трасс ААШв необходимо рассчитывать количество материала таким образом, чтобы уменьшить растягивающее напряжение, поскольку оно способно со временем ухудшить технические характеристики сети. Допускается прокладка в грунте с высокой коррозионной активностью, но в этом случае необходим дополнительная защита от блуждающих токов.

Наличие внешней оболочки в виде герметичного полимерного шланга позволяет прокладывать кабель ААШв даже в воде. Но при расчете такой трассы необходимо учитывать, что все расчетные нагрузки повышаются на 10 %.

Кабель ААШв – качественный и надежный материал, предназначенный для устройства энергетических систем и отвечающий действующему ГОСТу 18410-73. Алюминиевые токопроводящие жилы, бумажная и полимерная изоляция, а также алюминиевый экран обеспечивают хорошую проводимость и защиту, при доступной цене этого провода.
