Кабель АСБл: конструкция, назначение, применение

Кабель АСБл предназначается для прокладки силовых сетей, в зависимости от модификации, он может подключаться к установкам с переменным напряжением стандартной частоты 50 Гц до 10 кВ. При подключении к сети с постоянным напряжением его величина может достигать 35 кВ. Главной особенностью данного провода является наличие защитных слоев из свинца и стали, что делает возможным использование кабеля для устройства подземных коммуникаций.

Расшифровка аббревиатуры маркировки

Современная маркировка кабелей позволяет получить понятие о его структуре и конструктивных особенностях. Эта информация помогает сразу определить, возможности и использование провода для выполнения тех или иных задач. Кабель АСБл расшифровывается таким образом:

• А – для токоведущих жил применяется специальный чистый алюминий, практически не уступающий меди по проводимости и не теряющий свойств на протяжении длительного времени.
• С – оболочка из мягкого свинца, стягивающая изолированные токопроводящие жилы, позволяющая придать кабелю форму и придающая ему дополнительную прочность.
• Б – бронирующий слой, изготовленный из специальной стальной ленты с оцинковкой, повышающей антикоррозионные свойства. Для большей надежности лента накладывается в два слоя.
• л – герметизирующий слой, выполненный из прочной и гибкой ленты, изготовленной из лавсана. Этот слой дополнительно защищает от окисления и коррозии, существенно продлевая срок службы провода, и укладывается непосредственно под броней.

После буквенной маркировки могут идти цифровые обозначения, указывающие на количество токоведущих жил, сечение кабеля в квадратных миллиметрах и номинальное напряжение, например, АСБл 3х150-10 кВ.

Конструкция и применение

В кабеле АСБл применяются технические решения, придающие ему нужные характеристики, позволяющие прокладывать его в местах с высоким коррозионным воздействием и риском механического воздействия.

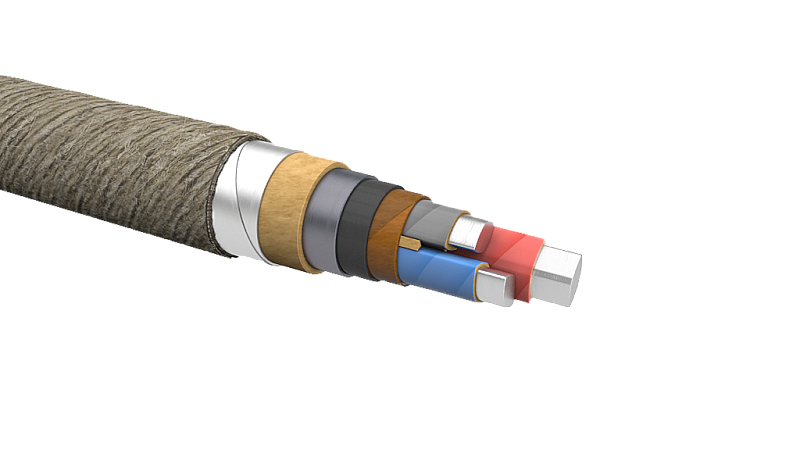

Основным токопроводящим элементом является жила, изготовленная из алюминия, которая может быть монолитной или многопроволочной. В стандартном исполнении провод имеет 3 жилы с круглым или секторальным поперечным сечением. Каждая изолируется бумажным покрытием с пропиткой из вязкого смолистого состава. Для поддержания нужной формы, пространство между проводами заполняется той же пропитанной бумагой, скрученной в плотные жгуты.

Алюминиевые жилы с наполнителем покрываются дополнительным слоем такой же, пропитанной полимерными смолами, бумажной изоляции. Следующим слоем идет трубчатая свинцовая оболочка, защищающая внутреннюю часть провода от агрессивных коррозионных воздействий с приданием ей дополнительной прочности.

Свинцовая трубка покрывается лавсановой лентой, обеспечивающей герметичность внутренней части кабеля. Дополнительно может использоваться битум или составы на его основе, дополнительный бумажный слой, уложенные в несколько слоев. На подушку укладывается броня, состоящая из двух стальных оцинкованных лент, толщина которых может варьироваться в пределах 0,3-0,8 мм, в зависимости от сечения кабеля и его производителя. Наружное покрытие выполняется из пропитанного полимерными составами текстиля или стекловолокна.

Кабель АСБл надежно защищен от негативных воздействий и отличается повышенной прочностью, он не повреждается грызунами. Это позволяет прокладывать его в грунте, в том числе, с высокими коррозионными воздействиями, а также риском механического повреждения, когда грунт подвергается нагрузкам. В сыпучем грунте, когда есть риск избыточного натяжения вследствие движения грунта, рекомендуется укладка кабеля змейкой. Конструкция кабеля допускает разность высот между крайними точками при прокладке 15 м, иначе битумный состав внутри изоляции стечет. Решением может быть использование специальных стопорных муфт.

Данный провод прокладывается только в одиночку, согласно техническим условиям, минимальное расстояние между кабелями не должно быть меньше 0,3 м. При устройстве сетей нужно учитывать, что компоненты изоляции кабеля не выдерживают воздействия отрытого огня. Укладка кабеля при температурах ниже 0 градусов Цельсия требует предварительного прогрева, иначе при изгибе изоляция потрескается.

Применение кабеля АСБл позволяет эффективно решить проблему по устройству силовых сетей, включая их прокладку в грунтах с высокими коррозионными воздействиями. Этот материал стоит существенно дешевле аналогов с медными токопроводящими жилами при аналогичных технических характеристиках.
