Кабель АВБбШв – надежность и производительность в мире электротехники и связи

Кабель АВБбШв предназначается для устройства силовых электрических сетей с переменным напряжение 0,66 или 1 кВ, с номинальной частотой 50 Гц. В качестве токопроводящих элементов применяются алюминиевые жилы, в разных модификациях кабеля их количество может быть от 1 до 5. Для обеспечения нужных характеристик наносится несколько слоев пластиковой изоляции, а также выполняется бронирование из стальных элементов. С помощью этого кабеля можно устраивать коммуникации, в том числе, в неблагоприятных окружающих условиях.

Маркировка

По маркировке кабеля определяются его структурные элементы, из которых становятся понятны его технические характеристики. Исходя из зашифрованной информации принимается решение о прокладке данного проводника и его использовании в различных стационарных установках. Маркировочная аббревиатура АВБбШв указывает на такие конструктивные элементы кабеля:

• А – токопроводящий элемент в виде одной или нескольких алюминиевых жил;
• В – первый слой изоляции, сделанный из пластиката;
• Б – ленточное бронирование из полос оцинкованной стали;
• б – отсутствие подброневой подушки;
• Шв – изоляционный шланг из выпрессованного ПВХ.

Дополнительно можно встретить кабель с маркировкой АВБбШв -ХЛ, который может эксплуатироваться при температурах достигающих -60°С, а также АВБбШв-Т для работы в условиях тропического климата, где использованы присадки, препятствующие развитию плесени.

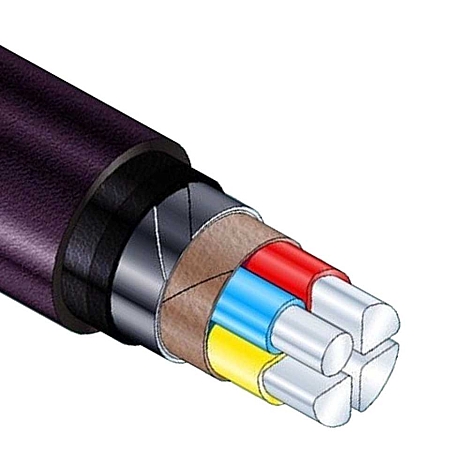

Структура проводника

Кабель АВБбШв имеет достаточно сложную конструкцию, которая позволяет устраивать силовые сети с минимальными потерями электроэнергии. Часть структурных элементов обеспечивают надежную электрическую изоляцию, защиту от механических воздействий и агрессивных сред. Данный провод состоит из таких элементов:

• Токопроводящий элемент – представляет собой жилу из алюминия. В кабеле может быть от 1 до 5 жил, с круглым или секторальным сечением. Разные производители предлагают монолитные или многопроволочные варианты токопроводящих жил.
• Оболочка изоляции, изготовленная из поливинилхлоридного полимерного пластиката.
• Прослойка-кордель, выполненная из того же пластиката, может использоваться невулканизированная резина. Этот слой полностью заполняет пространство между жилами, придавая изделию удобную цилиндрическую форму.
• Заизолированные скрученные жилы с прослойкой представляют сердечник.
• Общее покрытие сердечника из ПВХ определенной толщины.
• Бронирование, состоящее из двух витых лент из прочной и гибкой стали с оцинкованным покрытием.
• Верхнее покрытие в виде герметичного шланга, выполненного из прочного и плотного пластиката ПВХ.

С целью удобства монтажа первичная изоляция основных проводящих алюминиевых жил может быть разноцветной. Нулевую жилу обозначают светло-синим проводом, для заземления применяется зелено-желтая маркировка. В кабелях с площадью сечения свыше 70 мм² цветная изоляция заменяется цифровыми обозначениями, как правило, от 0 до 4, что позволяет не перепутать жилы при подключении.

Характеристики

Основные характеристики кабеля зависят от его конструктивных особенностей. От них зависит, в каких сетях или энергетических установках может использоваться данный проводник. Кабель АВБбШв имеет такие технические характеристики:

• Максимально допустимое переменное напряжение при стандартной частоте тока 50 Гц 0,66 или 1 кВ.
• Сопротивление токопроводящей жилы от 0,46 Ом/км.
• Номинальное изоляционное сопротивление при нормальной температуре не меньше 2,5 МОм на каждый километр.
• Допустимое натяжение при укладке систем не превышает показатель 50 Н/мм².
• Радиус допустимого показателя изгиба для многожильного кабеля – 7,5 диаметров, для одножильного – 10 диаметров.
• Нормальная эксплуатация допускается в пределах -50 – +50 °С.
• Допустимая температура прокладки не ниже -15 °С, при более низких температурах требуется предварительное прогревание.
• Пожарная безопасность соответствует классу О1.8.2.5.4.
• Длительно допустимая температура нагрева не более +70 °С.
• При перегрузке участка сети не более +90 °С.
• На коротком замыкании максимальная температура + 140 °С.
• В случае короткого замыкания кабель не загорится при температуре достигшей 350 °С.
• Прочность материала на разрыв более 12,5 Н/мм.
• Относительный процент удлинения до разрыва под нагрузкой более 150 %.
• Гарантия на бесперебойную эксплуатацию не менее 5 лет.
• Эксплуатация в стандартных условиях до замены 30 лет.

Такие характеристики обеспечивают длительную беспроблемную эксплуатацию сетей и установок на протяжении длительного времени, в том числе, под воздействием неблагоприятных и агрессивных сред.

Применение и особенности эксплуатации

Кабель АВБбШв относится к силовым проводам и предназначается для передачи электричества в сетях, стационарном оборудовании и установках. Он рассчитан на напряжение в 0,66 или 1 кВ при стандартной частоте тока 50 Гц. Может использоваться для передачи постоянного тока, тогда напряжение может быть в 2,4 раза выше, то есть, соответственно, 1,58 и 2,4 кВ. В зависимости от модификации возможна прокладка в местностях с холодным, умеренным или тропическим климатом.

Высокие характеристики применяемой изоляции позволяют прокладывать кабельные трассы в земляных траншеях, в том числе, грунтах с повышенной коррозионной составляющей. Допускается прокладка в водоемах с пресной водой, а также на высоте до 4300 метров над уровнем моря. Он не восприимчив к воздействию блуждающих токов, но при укладке запрещается чрезмерно натягивать кабель. Для воздушных трасс АВБбШв используется тогда, когда есть риск механического повреждения провода.

Одиночная прокладка допускается в любых производственных или кабельных сооружениях, а также каналах. Его конструкция делает возможной укладку по различным уровням, а также вертикально, что является одним из его преимуществ. Технические характеристики позволяют эксплуатировать кабель в сетевых системах переменного тока, с заземленной, а также изолированной нейтралью.

Допускается укладка кабеля в тоннельных помещениях, даже с повышенной влажностью. Его можно прокладывать в любых каналах, включая полуэтажи, коллекторные системы, производственные цеха. Данный провод используется в шахтах, а также периодически или частично затапливающихся зданиях и сооружениях.

Слабая горючесть изоляции позволяет эксплуатировать кабель АВБбШв в помещениях с повышенной пожарной опасностью. Кроме того, он подходит для устройства кабельных каналов в зонах с высокой взрывоопасностью. При одинарной прокладке изделие данного типа не поддерживает и не распространяет процесс горения или тления.

Прокладка кабельных групп позволена в наружных трассах и электрических установках, кроме того, в производственных цехах, где рабочий персонал бывает только периодически. Но и в этом случае обязательно применяются огнезащитные средства.

При функционировании в аварийном режиме, нагревание токопроводящих компонентов не должно превысить температуру +80°С. Непрерывный период такой работы не должен превысить 8 часов, а за все время службы провода – до 1000 часов, после чего могут начаться необратимые изменения, ухудшающие его технические характеристики.

Структура кабеля АВБбШв создавалась таким образом, чтобы максимально защитить токопроводящую жилу от агрессивных сред, возможных повреждений при статических и динамических нагрузках, а также блуждающих токов. Это позволяет производить укладку в грунты любой степени коррозионной активности открытым методом, не применяя дополнительной защиты, что существенно удешевляет работы. Единственное условие – кабель не должен подвергаться предельным растягивающим усилиям. Стальная броня спиралевидного типа имеет оцинкованное покрытие, кроме того, она расположена под пластиковым шлангом. Это надежно защищает кабель как от случайного удара или другого механического воздействия, так и коррозии.

Как и все кабели, изготовленные на основе алюминиевых жил, АВБбШв предъявляет особые требования при изгибе и деформации, которые изложены в его технических характеристиках. При опасности возникновения пожара данный кабель может использоваться только при условии одиночной прокладки. Это специальный подвид, который дополнительно маркируется LS.Такое обозначение в документации указывает на тот факт, что для внешней изоляции использован шланг ПВХ со сниженной горючестью, не поддерживающий горение. Это особенно важно для специализированных производств и шахт, а также добывающих предприятий, где риск возгорания очень высок. Аналогично это касается и предприятий со взрывоопасными средами.

Если кабель имеет многожильную конструкцию, то, согласно действующим техническим условиям, все кабельные жилы имеют одинаковую площадь поперечного сечения. Единственное исключение – кабели с сечением одной жилы, начиная от 25 мм². В некоторых модификациях используется одна более тонкая жила, предназначенная для подключения к фазе или сетевому нулю.

Кабель АВБбШв представляет собой исключительно популярный вариант, сочетающий в себе технологичность, удобство прокладки, надежность и выгодную цену. Это связано с применением алюминия в качестве основной токопроводящей жилы. Провода с аналогичными техническими характеристиками, имеющие медные жилы, обойдутся приблизительно в 4 раза дороже, что при прокладке кабельных трасс или оборудовании силовых установок может вылиться в огромную сумму.
