Кабель АВВГ: расшифровка, характеристики и область применения

Кабель АВВГ – один из самых популярных вариантов силового кабеля с алюминиевыми жилами. Он сочетает в себе надежность, доступность и простоту эксплуатации. Многие специалисты и пользователи интересуются, кабель АВВГ что это за кабель и для чего он используется. На практике его применяют для прокладки силовых сетей напряжением до 1000 В в жилых, коммерческих и промышленных зданиях. Универсальность и долговечность делают этот провод востребованным во многих сферах.

Что такое АВВГ и для чего он используется

АВВГ – это силовой кабель с алюминиевыми жилами, изоляцией и защитной оболочкой из ПВХ. Аббревиатура расшифровывается просто: А – алюминий, В – изоляция из ПВХ, В – внешняя оболочка из ПВХ, Г – отсутствие брони. Таким образом, кабель АВВГ это алюминиевый провод без дополнительной защиты. Он применяется для передачи электроэнергии в сетях переменного и постоянного тока, подходит для монтажа в квартирах, домах, распределительных устройствах и цехах.

Кабель АВВГ для чего используется? Его выбирают для устройства стационарных электрических линий, которые не подвергаются сильным механическим воздействиям. Благодаря относительно низкой стоимости по сравнению с медными аналогами он часто применяется в масштабных проектах, где важно сэкономить бюджет без потери надежности.

Расшифровка кабеля АВВГ

Чтобы правильно подобрать кабель, важно понимать аввг расшифровка. Основная маркировка указывает на материал жил, изоляцию и отсутствие брони. К ней могут добавляться дополнительные обозначения:

• П – плоская форма кабеля, то есть АВВГ-П.
• Т – исполнение для тропического климата.
• НГ – не поддерживает горение.
• LS – пониженное дымовыделение.

Иногда встречаются комбинации вроде АВВГнг-LS, что означает кабель, не поддерживающий горение и выделяющий минимум дыма. Если рядом с буквами указаны цифры, они обозначают количество жил и сечение. Например, кабель АВВГ 4х16 расшифровка означает четыре алюминиевые жилы по 16 мм² каждая. Одножильный вариант может обозначаться как АВВГ 1х120.

Расшифровка АВВГ кабеля важна для правильного выбора: от количества жил, их формы и сечения зависит область применения. Для бытовых сетей чаще всего используют варианты сечением до 6 мм², а для промышленных объектов – от 16 мм² и выше.

Конструкция и структура

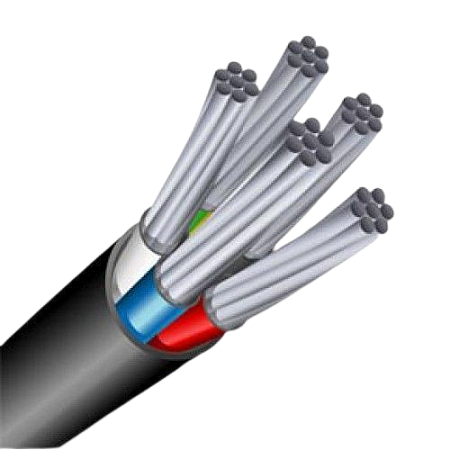

Провод АВВГ состоит из алюминиевых жил, которые могут быть однопроволочными или многопроволочными. Они покрыты изоляцией из ПВХ, которая окрашивается для удобства подключения: синий – ноль, желто-зеленый – земля, красный или коричневый – фаза. В многожильных кабелях фазы могут быть разного цвета.

Чтобы кабель сохранял форму, внутрь может добавляться наполнитель – ПВХ-пластикат или резиновый состав. Наружная оболочка изготавливается из ПВХ, она защищает жилы от влаги и ультрафиолета. Однако из-за отсутствия брони кабель требует защиты от механических повреждений.

Жилы могут быть круглой или секторальной формы. В многожильных вариантах нулевая или заземляющая жила иногда имеет меньшее сечение, чем фазные.

Характеристики кабеля АВВГ

Основные характеристики кабеля АВВГ включают:

• номинальное напряжение – 660 или 1000 В;
• рабочая температура от -50 до +50 градусов;
• температура жил при длительной работе – до 70 градусов;
• при перегрузке – до 90 градусов;
• при коротком замыкании – до 160 градусов;
• радиус изгиба – 10 диаметров для одножильных и 7,5 – для многожильных;
• срок службы – до 120 лет;
• гарантия производителя – обычно 5 лет.

Эти данные подтверждают, что кабель АВВГ характеристики делает одним из самых надежных и универсальных для электроснабжения. Он соответствует ГОСТ и отличается высокой безопасностью при эксплуатации.

Эксплуатационные особенности

АВВГ не бронирован, поэтому при прокладке необходимо учитывать, что кабель боится сильных механических воздействий. Его нельзя чрезмерно натягивать или перегибать.

Для укладки в грунт применяется разновидность АВВГз. Она имеет более плотную конструкцию жил. Монтаж осуществляется в траншею с песчаной подушкой, после чего кабель засыпается песком и грунтом. Для защиты дополнительно используется сигнальная лента, а при высоких нагрузках на грунт кабель помещается в металлическую трубу.

Кабель АВВГнг или АВВГнг-LS применяют в местах с повышенным риском возгорания. Они не поддерживают горение и выделяют минимум дыма, что особенно важно для общественных зданий и промышленных объектов.

Сфера применения

АВВГ где применяется? Этот кабель используют практически во всех сферах:

• в жилых домах и квартирах для розеток и освещения;
• в распределительных щитах и подстанциях;
• в производственных цехах и складских помещениях;
• на улице в условиях умеренного климата;
• в помещениях с повышенной влажностью.

Кабель может прокладываться горизонтально, вертикально или под углом, допускается монтаж в тоннелях и кабельных каналах. При скрытой проводке часто применяют защитную гофру.

Бытовые сети обычно монтируются кабелями до 6 мм². Для мощного оборудования и промышленных линий используют кабели с сечением 35 мм² и выше. Например, сечение кабеля АВВГ 1х120 применяется для крупных электросетей.

Отличие от ВВГ

Многих интересует вопрос: ВВГ и АВВГ отличие в чем? Главное различие заключается в материале жил. ВВГ изготавливается из меди, а АВВГ – из алюминия. Медь надежнее и долговечнее, но алюминиевый провод дешевле и легче. Поэтому АВВГ кабель это экономичное решение для сетей, где не требуется максимальная механическая прочность.

Теперь понятно, что такое АВВГ, как выглядит кабель АВВГ расшифровка и какие у него характеристики. Этот силовой кабель с алюминиевыми жилами применяется в быту, на производстве и в энергетике. Его выбирают за доступность, надежность и долгий срок службы. При правильном монтаже кабель способен служить десятилетиями, обеспечивая безопасное электроснабжение.
