Кабель АВВГнг: расшифровка, характеристики, применение

Кабель АВВГнг – особенности, свойства, применение

Кабель АВВГнг – один из подвидов популярного провода АВВГ, который применяется в различных отраслях. Его главное отличие – этот материал не поддерживает горение и не распространяет его, в том числе, при групповой укладке. Это делает возможным применение данного кабеля на производствах с повышенной опасностью возникновения пожара. Его структура позволяет использовать АВВГнг для монтажа сетей с переменным и постоянным напряжением. Популярность данного материала объясняется его надежностью, возможностью эксплуатации в сложных условиях, долговечной и безопасной эксплуатацией.

Маркировка

Современные кабели маркируются аббревиатурами согласно требованиям ГОСТ. Каждая такая аббревиатура представляет собой набор букв, реже к ним добавляются цифры. В них зашифрована структура кабеля, от которой напрямую зависят его технические характеристики и сфера применения. Что касается маркировки АВВГнг, она указывает на следующие конструктивные элементы:

А – главный элемент кабеля – токопроводящая жила, изготовлен из специального алюминия.
В – первичный изоляционный слой каждой из алюминиевых жил, сделанный из полимерной пленки ПВХ, как правило разных цветов.
В – изоляционный слой, представляющий собой внешнюю оболочку из того же пластиката на основе ПВХ.
Г – означает «голый», то есть кабель не защищен внешней броней от механических повреждений.
нг – все материалы, использованные при производстве кабеля, не поддерживают горение, делая материал пожаробезопасным.

Некоторые производители добавляют к маркировке кабеля латинские буквы LS, что означает, что при попадании в зону пожара и открытого пламени он не только не воспламеняется, но и практические не выделяет дыма или токсичных компонентов. Предлагаются варианты с дополнительными маркировками ХЛ, которые предназначены для эксплуатации при экстремально низких температурах, и Т – для прокладки в условиях тропиков, где во влажном и жарком климате высок риск развития разрушительного плесневого грибка.

Конструктивные особенности АВВГнг

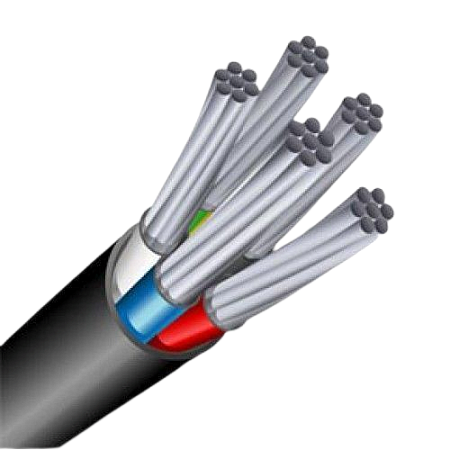

Популярность кабеля АВВГнг объясняется именно простотой конструкции, при высокой надежности и долговечной эксплуатации этого материала. Токопроводящим элементом данного провода являются жилы, изготовленные из высококачественного, очищенного алюминия 1 или 2 класса. В разных модификациях АВВГнг может быть от 1 до 6 таких жил, в однопроволочном «ож», или многопроволочном «мж» исполнении. В зависимости от типа кабеля и производителя, поперечный разрез каждой жилы может иметь классическую круглую или секторальную форму, что позволяет легче удерживать форму кабеля при укладке.

Каждая из токопроводящих жил изолируется трубкой из пластиката – специального полимера из поливинилхлорида. Чтобы при подключении кабеля на различных его концах не перепутать жилы, они имеют различные цвета. Проводник, присоединяющийся к нулю сети или установки имеет голубую или синюю изоляцию, в некоторых модификациях он может иметь и меньшее сечение. Для проводника заземления выбирается коричневый или зелено-желтый оттенок, причем его сечение может тоже отличаться от сечения жил, присоединяемых к фазам, провода которых чаще всего обозначаются красным цветом изоляции.

Пространство между жилами кабеля заполняется пластиком с пониженной способностью к возгоранию и выделению вредных веществ при нагревании. Как правило, этот тот же полимер ПВХ со специальными противопожарными компонентами в структуре. Задача данного наполнителя – придать кабелю нужную форму и удерживать ее все время эксплуатации. В большинстве случаев провод имеет разрез круглой формы, но существуют плоские варианты, на что будет указывать маркировка.

Для обеспечения нужного уровня защиты от негативных воздействий и изоляции, внешняя оболочка делается из двух слоев. Она изготавливается из ПВХ-полимера, который называется пластикат. К этой оболочке выдвигаются особые требования: она обеспечивает герметичность кабеля, не растрескивается под воздействием высоких или низких температур, повышенной влажности, грибка, ультрафиолета, обладает противопожарными свойствами, не распространяя горение.

Характеристики провода

Именно технические характеристики являются главным критерием, по которому применяется решение о применении кабеля АВВГнг для выполнения тех или иных работ по прокладке силовых электрических сетей. Данный провод обладает такими техническими характеристиками:

Расчетное переменное напряжение со стандартной частотой 50 Гц – 660 или 1000 В.
Пожарная безопасность соответствует классу П1б.8.2.2.2 – как негорючего, не поддерживающего горение и не выделяющего вредных веществ при нагреве материала.
При укладке допустимое значение коэффициента механического натяжения составляет 50 Н/мм².
Возможная эксплуатация без утраты проводящей способности в температурных рамках от -50 до +50 градусов Цельсия.
Монтаж энергетических систем с применением кабеля допускается при температурах не ниже -15 градусов Цельсия, в более суровых условиях потребуется предварительный прогрев провода.
Показатель допустимого радиуса поворота зависит от диаметра конкретного подвида кабеля, в одножильном исполнении это 10 диаметров, для многожильных вариантов показатель ограничивается 7,5 диаметрами.
При номинальной эксплуатации в течение длительного времени температура кабеля не должна превышать 70 градусов Цельсия.
Если эксплуатация осуществляется в режимах длительных перегрузок, допускаются температуры до 90 градусов Цельсия.
При возникновении короткого замыкания температура не должна быть выше 160 градусов Цельсия.
Гарантированный срок работы кабеля при номинальных условиях 5 лет.
Стандартный срок работы данного провода до штатной замены – 30 лет.

Где применяется провод

Важной особенностью кабеля АВВГнг является широкая сфера применения этого материала, что связанно с его высокими техническими характеристиками и пожарной безопасностью. Он может использоваться для проведения электрических сетей в жилых комнатах и подсобных помещениях, промышленных цехах и других объектах, включая электротехнические установки с переменным и постоянным напряжением, соответствующим техническим характеристикам провода.

Провод может прокладываться в любом направлении, под разными углами, в том числе, вертикально, что существенно облегчает его монтаж. Он может применяться во внутренних помещениях и установках, в том числе, при высоком риске возникновения пожара. Допускается прокладка коммуникаций в зонах с взрывной опасностью, соответствующей классам В1, В1-а.

Поскольку кабель имеет двойную изоляцию то при прокладке по поверхности штукатурки он не требуется специальных каналов, которые могут выполнять только декоративную функцию. В случаях, когда планируется укладка провода под слой штукатурки рекомендуется поместить его вовнутрь пластиковой гофры, поскольку он имеет очень слабую механическую защиту. В зонах умеренного климата допускается прокладка воздушных трасс, для северных и тропических регионов нужно подбирать соответствующие подтипы кабеля.

Кабель АВВГнг используется для прокладки в производственных помещениях, шахтах, тоннелях, в том числе на атомных станциях. Единственное ограничение – по температурному воздействию, поскольку изоляция начинает разрушаться при длительном воздействии температуры свыше 50 градусов Цельсия.

При помощи кабеля АВВГнг можно устроить качественную, долговечную и безопасную электрическую систему, которая будет отвечать всем требованиям ГОСТ, Этот материал привлекает невысокой ценой по сравнению с аналогами на основе медных токопроводящих жил при сопоставимых технических характеристиках.
