Кабель ППГнг(A)-HF – надежное решение для электрических систем

Кабель ППГнг(A)-HF – это провод, предназначенный для силовых сетей со сниженным показателем горючести. Благодаря высоким техническим характеристикам и показателям безопасности пользуется большой популярностью. Одним из преимуществ данного материала является то, что его изоляционные оболочки производятся из полимеров, не содержащих хлор и другие галогены. Поэтому при высоких температурах этот кабель не распространяет горение и не выделяет вредных веществ. Предназначается для эксплуатации в установках и силовых сетях с рабочим переменным напряжением 660 или 1000 В при частоте переменного тока, не превышающей 100 Гц.

Маркировка кабеля и ее расшифровка

Кабельная продукция имеет буквенную и цифровую маркировку согласно требованиям стандартизации ГОСТ. По этой кодировке можно получить представление о структурных особенностях каждого провода, что становится ключевым критерием в его применении для выполнения тех или иных работ. Маркировка кабеля ППГнг(A)-HF указывается на такие элементы его конструкции:

• П – первичная изоляция токопроводящей жилы, изготовленная из полимерного композита, не содержащего галогенов.
• П – общая изоляционная оболочка из подобного композита, который тоже не содержит галогенов в своем составе.
• Г – кабель считается «голым», поскольку не имеет бронирования или другой механической защиты, что делает его уязвимым к ударам и другим подобным нагрузкам.
• (А) – соответствие классу пожарной безопасности А, что означает, что данный материал не поддерживает горение и может использоваться на пожароопасных объектах.
• HF – указывает на то, что в составе кабеля не содержатся вещества, в состав которых входят галогены.

В некоторых подвидах данного кабеля можно встретить дополнительные буквы FR, указывающие на огнестойкость провода. В этом случае маркировка выглядит так: ППГнг(A)- FRHF. Отсутствие на первом месте маркировочной аббревиатуры буквы А означает, что для токопроводящей жилы используется медный, а не алюминиевый проводник.

Структура кабеля

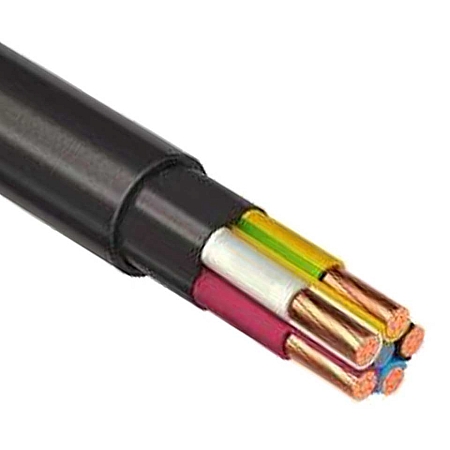

Кабель ППГнг(A)-HF имеет достаточно сложную многослойную структуру, где каждый из элементов выполняет свою работу. ППГнг(A)-HF содержит такие структурные элементы:

• Токопроводящая жила изготавливается из чистой меди 1 или 2 класса. Она может быть однопроволочной или многопроволочной. В зависимости от модификации, жил может быть от 1 до 5, включая нулевой провод и заземление.
• Изоляция на жилах из полимера, не содержащего галогены. В многожильном типе нулевой провод имеет голубой или светло-синий цвет, а заземление желто-зеленый, остальные жилы могут иметь произвольную расцветку.
• Уплотнительная изоляция из безгалогенного материала.
• Внутренний изоляционный слой из того же полимера.
• Термобарьер – изготавливается из специальной стеклоленты или специального листа, в состав которого входит слюда.
• Наружный изоляционный слой – их полимера, не содержащего галогенов.

Такая конструкция позволяет укладывать кабель в сетях и установках с напряжением до 1000 В и обеспечивать гарантию до 5 лет при работе в температурном диапазоне от -50 до 50 градусов Цельсия. При этом общий срок эксплуатации до замены достигает 30 лет.

Область применения

Свойства и технические характеристики кабеля ППГнг(A)-HF обеспечивают широкую область применения этого материала. Поскольку радиус выгибания провода может составить от 7,5 до 10 его наружных диметров, в зависимости от конструкции, он может подключаться в различные установки. При его прокладке нет никаких ограничений по наклону, провод может монтироваться даже вертикально. Максимальная температура нагрева жил, в зависимости от модификации варьируется в переделах от 70 до 90 градусов Цельсия. Эти характеристики, а также высокий показатель пожарной безопасности позволяет применять кабель ППГнг(A)-HF на таких объектах:

• Любые кабельные каналы, помещения, сооружения, где нет риска чрезмерного растяжения или механического повреждения данного провода.
• Помещения, цеха и предприятия с установленной в них компьютерной техникой или другой электроникой.
• Для прокладки электрических сетей на социально значимых объектах, таких как больницы, школы, детские сады. Это связанно с высокими требованиями по пожарной безопасности.
• На объектах, где бывают большие скопления людей, что может замедлить эвакуацию в случае пожара, например, крытых и открытых стадионах.
• На объектах повышенной ответственности, например, атомных электростанциях, но вне герметично закрытых зон, других энергетических и промышленных объектах.

В изоляции содержатся компоненты, противостоящие развитию плесени, поэтому данный материал можно использоваться в подвалах и других помещениях с повышенной влажностью, а также зонах с тропическим климатом. Дозволяется прокладка в грунтах и по воздуху, но только при отсутствии риска механического повреждения.

Кабель ППГнг(A)-HF – отличное решение для устройства электрических сетей до 1000 В. Он обеспечивает высокий показатель безопасности, использование меди в качестве проводника продлевает срок его службы, а цена полностью оправдана за счет длительной эксплуатации и хороших технических характеристик.
