Кабель ВБбШвнг: расшифровка, характеристики, применение

Кабель ВБбШвнг: структура, особенности монтажа и применение

Кабель ВБбШвнг применяется в качестве надежного и безопасного проводника при прокладке линий электропередач силового типа. Он отличается высокими эксплуатационными характеристиками, долговечностью и безопасностью. Одной из его особенностей является возможность групповой прокладки без риска возникновения пожара даже в экстремальных ситуациях, поскольку данному материалу присвоен класс А пожарной безопасности. Данный кабель имеет широкую сферу применения при устройстве силовых сетей, может укладываться в зданиях, специализированных кабельных сооружениях типа эстакад, а также грунте даже при угрозе повышенного коррозионного воздействия и рисках высоких механических нагрузок, угрожающих повреждением и разрывом обычного провода.

Маркировка ВБбШвнг и ее расшифровка

В маркировке кабельной продукции, согласно ГОСТ используются наборы букв, позволяющие однозначно отразить основные структурные элементы кабеля. Зашифрованная информация позволяет определиться с техническими характеристиками этого материала и принять решение о его использовании в тех или иных сетях или установках. Маркировка кабелей ВБбШвнг расшифровывается таким образом:

В – изоляция, изготовленная из полимерного материала на основе поливинилхлорида с высокими противопожарными характеристиками (не поддерживает горение);
Б – наличие броневого слоя, который составляется из пары стальных лент с оцинкованным покрытием, что увеличивает механическую прочность;
б – отсутствие демпферной подушки между слоями;
Шв – оболочка, сделанная из специального композита с использованием поливинилхлоридного полимера с высокими противопожарными свойствами;
нг – указывает на то, что при попадании в эпицентр пожара материал не будет поддерживать горение или распространять пламя.

В современной документации можно встретить маркировочное обозначение ВБбШвнг(А), которое относится к тому же материалу. Наличие буквы А указывает на то, что данный кабель относится к классу пожарной безопасности А, что является наивысшим показателем.

Структура и конструктивные особенности

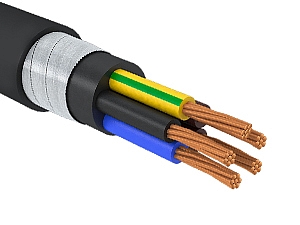

Конструкция и структура кабеля ВБбШвнг направлены на соблюдение заявленных технических характеристик, относящихся к производительности, безопасности, а также условиям прокладки данного материала. Он представляет собой композитную структуру, состоящую из набора определенных слоев:

Токопроводящий элемент. Изготавливается в виде одинарных или многопроволочных жил из специальной меди 1 или 2 класса, в соответствии с нормами и требованиями действующего ГОСТ 22483-77. Жилы бывают круглого или секторального сечения для уплотнения структуры, их может быть от 1 до 5.
Изолирующий слой из пластикатной трубки на основе ПВХ. Многожильные варианты имеют изоляцию различных цветов, чтобы при прокладке и подключении не спутались жилы, некоторые производители цветные маркеры заменяют на цифровую нумерацию, наносимую на изолирующий слой.
Пространство между отдельными проводниками заполняется полиэтилентерефталатной пленкой или полимерным композитом на основе ПВХ. Некоторые производители отказываются от этого слоя только в том случае, если при работе изоляцию можно легко отделить от внешней оболочки, при этом токопроводящие жилы должны оставаться неподвижными.
Броневой слой из тщательно подогнанных стальных лент с антикоррозионным оцинкованным покрытием, обеспечивающим надежную защиту от механических повреждений.
Внешняя изоляция изготавливается из ПВХ-полимера с высокими антикоррозионными свойствами и пожаробезопасными характеристиками, что позволяет кабелю не поддерживать горение. В результате кабель соответствует классу пожарной безопасности П1б.8.2.5.4.

При изготовлении кабеля большинство производителей ориентируются на цветовую маркировку жил, в соответствии с утвержденными стандартами ГОСТ. Так, для нулевого провода применяется светло-синее или голубое изолирующее покрытие, а заземление окрашивается в два цвета – зеленый и желтый, что позволяет не перепутать эти жилы с другими при монтаже сети и подключении кабеля к установкам. Остальные жилы, в зависимости от подвида кабеля и производителя могут изолироваться материалами различных цветов, иногда сплошной цвет заменяется полосой, но ее ширина не должна быть менее 1 мм.

Одним из важных преимуществ кабеля является наличие брони из специальной стали, которая надежно защищает его от динамических и статических нагрузок, продлевая срок службы кабеля и практически исключая вероятность его повреждения. Поскольку в качестве токопроводящего элемента используется медная жила, данный проводник предназначается к длительной эксплуатации в самых сложных условиях.

Особенности монтажа и характеристики

Кабель ВБбШвнг характеризуется технологичностью и неприхотливостью, что облегчает его прокладку и монтаж установок с его применением. Он рассчитан на номинальное переменное напряжение при частоте 50 Гц 660 или 1000 В, в зависимости от конструкции. При укладке допускается выгибание провода с учетом требований для одножильного варианта радиус не должен быть менее 10 диаметров самого кабеля, а для многожильных вариантов этот показатель снижается до 7,5.

Данный материал может эксплуатироваться без ограничений в широком диапазоне температур от 50 градусов мороза до +50 градусов Цельсия. А его прокладка возможна до температуры окружающего воздуха -15 градусов Цельсия, при более низких температурах кабель нужно предварительно погреть. Возможна эксплуатация в аварийных режимах при температуре жил до +80 градусов Цельсия. Допускается предельная растягивающая нагрузка 50 Н/мм².Этот компонент нужно учитывать при прокладке, поскольку избыточная механическая нагрузка резко ухудшает свойства данного провода, и он перестает отвечать заявленным характеристикам.

Где применяется

Основная сфера применения кабеля ВБбШвнг – стационарные линии электропередач для доставки и распределения электроэнергии. При переменном токе стандартной частоты номинальное напряжение составляет 1000 В, для постоянного тока этот показатель повышается до 2500 В.

Данный провод предназначается для эксплуатации в регионах с умеренным или холодным климатом. Допускается его прокладка в грунтах, в том числе, с высоким коррозионным воздействием, для чего в земле вырывается траншея. Кабель может находиться в водоеме, выполняя свою функцию, использоваться для устройства воздушных линий на высотах не превышающих 4300 м над уровнем моря. Кабели ВБбШвнг могут эксплуатироваться:

В зонах взрывной опасности классов В-I, а также В-II и В-IIа. Не допускается эксплуатация в зонах В-Iв.
На любых строительных и производственных объектах, где сохраняется высокая пожарная опасность.
В грунтах с высоким коррозионным показателем, а также высокой влажностью.
В трубах, тоннелях, на эстакадах и других конструктивных элементах.
На подземных коммуникациях, включая метрополитен.
В подвесных сетях на открытом воздухе.
В коммуникациях, проложенных на дне водоемов.

Поскольку в структуре проводника отсутствуют текучие компоненты типа полимерных смол, кабель может укладываться без ограничений по перепаду уровней, включая вертикальный монтаж.

Благодаря классу А по пожарной безопасности провод может укладываться пучками без дополнительных средств защиты. Но при этом нужно учитывать, что максимальная перегрузка токопроводящих жил не должна превышать 15 % от номинального значения на протяжении не более 6 часов, иначе его технические характеристики ухудшатся, вплоть до полной потери контакта в жилах. Приемка осуществляется с соблюдением стандартов ГОСТ 24334-80 с испытаниями на сопротивление, механическую прочность и другими тестами.

Кабель ВБбШвнг – высококачественный материал, с гарантийным сроком эксплуатации 5 лет. При правильном монтаже и эксплуатации он прослужит не менее 30 лет, что полностью окупает его достаточно высокую цену, которая объясняется применением высококачественной меди в качестве токопроводящего элемента. Его высокие характеристики с точки зрения пожарной безопасности существенно расширяют сферу применения этого материала.
