Кабель ВВГнг: структура, назначение, применение

Кабель ВВГнг – провод, который используется при проведении силовых энергетических линий, а также установках. Он рассчитан под номинал стандартного переменного напряжения 660 или 1000 В с частотой 50 Гц. Он обеспечивает высокую пропускную способность, а также пожарную безопасность, имеет от 1 до 5 токопроводящих жил.

Маркировка

Буквенное обозначение кабеля ВВГнг отвечает требованиям ГОСТ и позволяет получить достаточно информации о его структуре, что позволяет принять решение об использовании этого провода для устройства энергетических сетей. Маркировка ВВГнг расшифровывается таким образом:

• В – изоляция токопроводящей жилы из полимера на основе ПВХ с пониженной способностью к горению.
• В – внешняя оболочка, выполненная из схожего полимерного ПВХ материала – пластиката.
• Г – указывает на то, что провод относится к «голым», то есть не имеет брони или другой механической защиты.
• нг – материалы не распространяют процесс горения, что позволяет групповую прокладку.

Поскольку в начале маркировки не поставлена буква А, это является знаком, что сердечник кабеля изготовлен из медного, а не алюминиевого проводника. Предлагаются варианты для регионов с холодным климатом, маркируемые ХЛ и для тропиков с обозначением Т. Иногда можно встретить маркировку ВВГнг(А), указывающую на то, что все материалы кабеля отвечают классу А по пожарной безопасности.

Структурные особенности и область применения

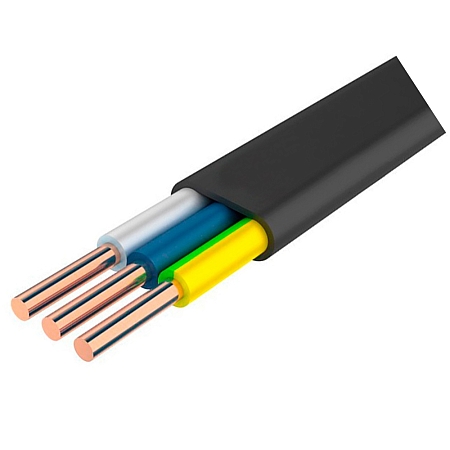

Конструкция кабеля ВВГнг обеспечивает его высокие эксплуатационные характеристики при условии соблюдения технических требований. Это композитный материал, включающий в себя несколько основных слоев:

• Основной компонент от 1 до 5 токопроводящих жил, изготовленных из высококачественной электротехнической меди 1 или 2 класса.
• Первичная изоляция, изготовленная из пластиката – полимера на основе поливинилхлорида.
• Пространство между жилами заполнено аналогичным полимером из ПВХ с низким показателем пожароопасности. Он позволяет придать кабелю нужную плотность и круглую форму.
• Двойная оболочка, выполненная из пластикатного полимера с низким показателем горючести.

Жилы могут быть однопроволочными или многопроволочными, иметь круглую или секторальную форму поперечного сечения, в зависимости от площади и производителя кабеля. Все жилы имеют одинаковую площадь сечения, но некоторые из производителей делают одну из жил (нуль или заземление) меньшего сечения. Каждая из жил имеет свой цвет изоляции, чтобы не перепутать их при подключении.

Кабель ВВГнг может эксплуатироваться в широком диапазоне температур от -50 до +50 градусов Цельсия, его покрытие не боится повышенной влажности и ультрафиолетового излучения, что позволяет укладку этого материала на открытом воздухе. Этот провод может укладываться как в сухих, так и влажных зданиях, сооружениях и помещениях.

Высокая степень и плотность изоляции позволяет укладку в земле, но грунт должен быть с малой коррозионной активностью. При укладке нужно учитывать, что максимальное натяжение кабеля не должно превышать 50 Н/мм², то во избежание излишней нагрузки его лучше укладывать змейкой. Данный провод нельзя укладывать в грунтах, подвергающихся высоким механическим нагрузкам.

Возможна прокладка кабеля в туннелях, каналах, на эстакадах, при этоь он может выгибаться радиусами, соответствующими 10 диаметрам для одножильных кабелей и 7,5 диаметров для многожильных модификаций. Нет никаких ограничений по наклону укладки, вплоть до вертикального крепежа. Поскольку класс пожарной безопасности соответствует П1б.8.2.5.4 возможна групповая укладка. Гарантийный срок службы составляет 5 лет, а при нормальной эксплуатации этот материал прослужит до 30 лет.
