Провод СИП

СИП – это тип провода, разработанного для устройства воздушных сетей разных типов по передаче или распределению электроэнергии. Развитие энергетики закономерно приводит к увеличению объемов и плотности электрических сетей. В настоящее время устройство таких сетей из неизолированных проводов просто не представляется возможным, поскольку высока вероятность их схлестывания, что приводит к короткому замыканию, высокой вероятности порчи оборудования, возникновения пожаров, несчастных случаев и другим проблемам. Характеристики провода СИП позволяют решить данные вопросы и получить эффективную воздушную сеть, что стало причиной его популярности как у бытовых, так и у промышленных потребителей.

Маркировка провода

При маркировке провода создается буквенная аббревиатура, указывающая на конструкцию и структурные особенности материала. Эта информация определяет его технические характеристики, на основе которых принимается решение о том, удовлетворяет ли провод условиям по устройству конкретной электрической сети. Маркировка провода СИП расшифровывается таким образом:

• С – указывает на то, что данный провод является самонесущим и не требует дополнительной опоры или каркаса.
• И – провод имеет изоляцию, отвечающую требованиям ГОСТ.
• П – указывает на то, что несмотря на наличие изоляции каждой жилы и верхнего изолирующего слоя, данный материал является именно проводом, а не кабелем.

Дополнительно к маркировке могут прибавляться численные обозначения, указывающие на количество и тип жил, площадь их поперечного сечения и величину номинального напряжения, на которое рассчитан провод.

Структура

Производители предлагают 5 видов провода СИП, но все они обладают общими структурными особенностями, обеспечивающими их эксплуатационные параметры. Провод СИП состоит из таких элементов:

• Нулевая жила, включающая в себя стальной элемент, имеющая алюминиевое покрытие. Именно она придает проводу достаточную механическую прочность, обеспечивающую самонесущие свойства. Некоторые из проводов лишены этого элемента.
• Несколько токоведущих жил, изготовленных из чистого алюминия или специального алюминиевого сплава. Расположены в виде спиралевидной скрутки вокруг нулевой жилы.
• Изоляция из сшитого полиэтилена или термопластичного материала. Она является отличным диэлектриком, кроме того, устойчива к высоким температурам и воздействию ультрафиолетового излучения, что позволяет использовать ее для воздушных линий электропередачи.

Встречаются менее популярные варианты данного провода, например, без стальной вставки, которые отличаются меньшей прочностью, но большей гибкостью.

Разновидности провода

Для расширения сферы применения производители предлагают 5 разновидностей провода СИП, каждый из которых имеет свои конструктивные особенности, но все имеют общую структуру:

• СИП-1 – провод, предназначенный для прокладки линий напряжением до 1000 В. Состоит из 4 жил, сделанных из скрученных алюминиевых проводников. При этом три жилы предназначаются для фаз, они покрываются изоляцией из термопластичного полимера. Четвертая жила не покрывается изоляцией, она предназначена для нуля, в ней проходит центральная стальная проволока. Предлагается разновидность провода СИП-1А, в которой нулевой провод изолируется таким же образом, как и фазы.
• СИП-2 – эта разновидность тоже предназначается для устройства линий до 1000 В. Здесь провод для нуля всегда защищается изолирующим слоем, как правило, полиэтиленом с термопластичными свойствами. В варианте СИП-2А используется изоляция из сшитого полиэтилена для всех проводников. Этот вариант больше подходит для районов с сильными атмосферными воздействиями.
• СИП-3 – разновидность провода для устройства высоковольтных линий с рабочим напряжением от 6 до 35 кВ. Имеет структуру с одной токоведущей жилой. В центре жилы располагается жесткая проволока из стали, обеспечивающая нужную механическую прочность.

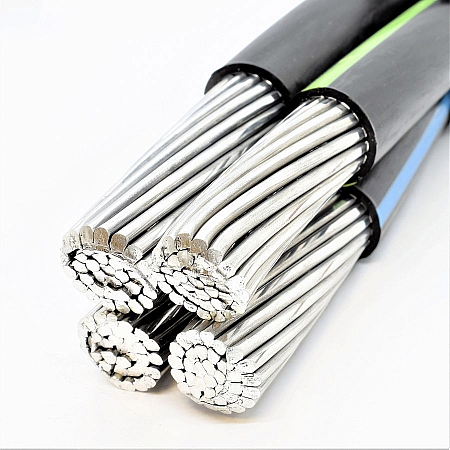

• СИП-4 – провод, в котором используется четное количество токопроводящих жил, как правило, 2 или 4. В данной разновидности не применяется провод для нуля, а также не используется стальная жила, обеспечивающая повышенную прочность. Данный тип не может применяться для линий, подвергающимся повышенным механическим воздействиям, например, высокой ветровой нагрузке, поскольку высока вероятность разрыва провода. Изоляция изготавливается из термопластичного полиэтилена. Вариант с маркировкой СИП-4Н изготовлен из специального алюминиевого сплава, а не чистого алюминия, как стандартный провод.
• СИП-5 – имеет те же характеристики и структуру, что и СИП-4, а также разновидность СИП-5Н с жилами из алюминиевого сплава. Его отличие – применение изоляции из сшитого полиэтилена, которая повышает эксплуатационную температуру, в среднем, на 30 % по сравнению с термопластичной изоляцией.

Основные технические характеристики

При выборе конкретного типа провода СИП необходимо ознакомиться с его техническими характеристиками, которые могут отличаться. Но это имеет и положительную сторону, поскольку позволяет подобрать вариант с идеальными для конкретной сети параметрами:

• Количество жил в большинстве типов провода может изменяться от 1 до 4, они выполняются из чистого алюминия или специального алюминиевого сплава.
• Площадь поперечного сечения в различных разновидностях данного проводника находится в пределах 16-240 мм².
• Напряжение в сети для всех типов проводников – 1 кВ, только СИП-3 рассчитан на рабочее напряжение до 35 кВ.
• Максимальный нагрев представляет собой величину, эквивалентную температуре, до которой провод может поддерживать работу линии в номинальном режиме. Этот показатель указывается производителем, как правило, находится в диапазоне 70-90 градусов Цельсия.
• Температура окружающей среды при эксплуатации провода от -60 до +50 градусов Цельсия.
• Допустимая величина кратковременного нагрева, возникающего при работе в аварийном режиме. Такой режим не должен превышать 8 часов за год бесперебойной работы, иначе технические параметры провода могут ухудшиться.
• Гибкость – радиус, на который можно выгнуть данный провод, измеренный в его диаметрах. Стандартный показатель 10 диаметров, но у разных подвидов и производителей он может отличаться.
• Стандартный срок эксплуатации более 40 лет.

Применение и прокладка

Технические параметры провода СИП обеспечивают популярность и широту сферы применения этого материала. Чаще всего этот проводник используется для ввода электричества в здания и сооружения. Наличие надежного изолирующего слоя и высокая прочность позволяет не применять гофры, трубы и другие приспособления при прохождении провода сквозь стену. Внутри здания он подключается к распределительному щитку.

Высокая механическая прочность позволяет применять данный провод для устройства воздушных сетей непосредственно на территории предприятия или другого объекта. Он часто используется для подключения бытовых абонентов, небольших цехов и других потребителей к электроснабжению.

При помощи провода СИП можно провести магистральную линию, питающую удаленный промышленный объект соответствующей мощности, а также небольшой населенный пункт. В этом случае провод подводится непосредственно к распределительной подстанции.

Поскольку провод СИП обладает отличается прочностью, то его прокладка не требует глубоких знаний и специализированного оборудования. Его монтаж на территории приусадебного участка можно выполнить самостоятельно или силами предприятия, если сеть находится на его территории. Для прокладки можно использовать как специальные железобетонные опоры, так и элементы зданий и сооружений. При этом все же нужно соблюдать определенные правила:

• При подвешивании необходимо создать все условия, обеспечивающие целостность изоляции во время монтажа и эксплуатации провода. Для этого в местах подвеса требуется установить систему роликов из пластика, набор захватов и коушей. Они обеспечивают легкое перемещение проводника под нагрузками, в результате теплового расширения или сжатия.
• При работе с проводом нужно проследить, чтобы он не волочился по поверхности земли, не контактировал с ветками и другими элементами, которые могут механически повредить его изоляцию.
• Если требуется состыковать два куска, необходимо применить специальные прокалывающие герметичные зажимы. Они же помогут подключиться к магистральным линиям, а их преимуществом является то, что при работе не требуется снятие изоляции, возможен отвод линий даже без отключения напряжения.
• Перед тем, как зафиксировать СИП на опоре, его вытягивают через специальную подвижную конструкцию, для типов 1, 2, 3 используется динамометр, чтобы выставить норму нагрузки. Только после этого он закрепляется на фиксирующих точках.

При установке важно использовать крепеж заводского изготовления. Только это даст гарантию длительной и безопасной эксплуатации СИП при устройстве воздушных электрических сетей. Часто такой крепеж поставляется в комплекте, что облегчает задачу его подбора.

Преимущества материала

Популярность СИП объясняется конструктивными и эксплуатационными преимуществами, благодаря которым он выигрывает у проводов и кабелей других типов. Среди достоинств материала отмечают:

• Высокий показатель безопасности и надежности.
• Благодаря качественной изоляции затраты на эксплуатацию электрических сетей снижаются, в среднем, в 5 раз.
• При прокладке воздушных линий через лесистые участки местности не потребуется делать широких просек.
• Инертность верхнего слоя обеспечивает устойчивость к любым агрессивным атмосферным воздействиям, включая частые дожди, обледенение, налипание мокрого снега и другие негативные факторы. Гладка поверхность изолятора не дает воде или снегу задерживаться на из поверхности.
• Простой и безопасный монтаж, для которого не требуются специальные опоры. СИП можно быстро и легко подвесить на фасадах зданий, сооружениях и мачтах, при этом не нужна большая высота подвеса.
• Снижение реактивного сопротивления на более, чем на 60 % позволяет снизить потери при передаче электроэнергии, что делает использование СИП экономически оправданным.
• Имеет длительный срок службы до замены, который при соблюдении эксплуатационных норм превышает 40 лет.
• При подключении абонента при помощи стандартных прокалывающих зажимов не нужно обесточивать линию. Это существенно ускоряет процедуру подключения, которая остается абсолютно безопасной.
• Согласно статистике, применение самонесущего провода с прочной изоляцией снижает вероятность несанкционированного подключения с целью воровства электроэнергии.
• Поскольку все фазы собраны в одной изолированной гибкой трубе, проводник занимает гораздо меньше места, чем устаревшие воздушные линии из неизолированных проводников.
• Применение данного провода исключает короткое замыкание при перехлесте проводов при сильном ветре.

Недостатком СИП является достаточно большая масса погонного метра материала. Поэтому для нормальной эксплуатации потребуется немного больше опор и точек подвеса по сравнению с неизолированными проводниками. Но данный недостаток полностью нивелируется преимуществами данного провода, благодаря которым он успешно вытесняет другие материалы для устройства воздушных сетей и ввода электричества в дома, здания, сооружения, на предприятия.
