Кабель АПвПуг: технические характеристики, допустимые токи и номенклатура сечений
АпвПуг — это силовой кабель в изоляции из сшитого полиэтилена с алюминиевыми жилами и усиленной защитой от влаги. Применяется для передачи и распределения электроэнергии в сетях среднего напряжения (6-35 кВ).
Особенности строения и эксплуатации
Расшифровка АПвПуг позволяет понять основные конструктивные особенности кабеля и назначение каждого элемента маркировки. Для понимания особенностей данной марки кабеля необходимо провести правильную расшифровку буквенного индекса:
- А — токопроводящая жила выполнена из алюминия.
- Пв — первичная изоляция изготовлена из полиэтилена, прошедшего деструкцию молекулярных связей (способность сшивать молекулы под воздействием катализаторов или радиации), что превращает термопластичный материал в термореактивный эластомер.
- Пу — усиленная оболочка из полиэтилена повышенной плотности, которая приобретает механическую стойкость.
- г — метод защиты, предотвращающий проникновение влаги (герметизация).

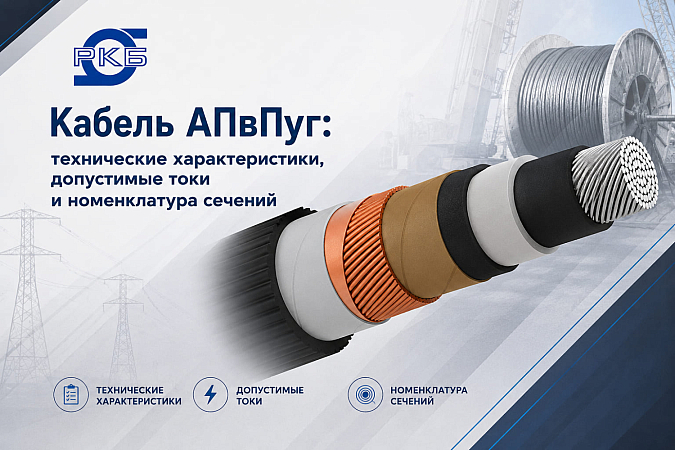

Конструкция включает в себя обязательный медный экран, параметры которого рассчитываются исходя из токов короткого замыкания в конкретной сети. Под оболочкой расположена водонабухающая лента, расширяющаяся при контакте с водой и дающая надежный продольный барьер. Дополнительную защиту создает алюмополимерная лента, наложенная поверх герметизирующего слоя. Это формирует двойной заслон (в модификациях «2г»).
АПвПуг 10 кВ в распределительных сетях
Одним из наиболее востребованных исполнений кабеля АПвПуг является модификация на напряжение 10 кВ. Кабель применяется при строительстве кабельных линий среднего напряжения между подстанциями, распределительными пунктами и промышленными объектами.
К основным характеристикам АПвПуг 10 относятся применение алюминиевой токопроводящей жилы, изоляции из сшитого полиэтилена, наличие экрана и системы герметизации, препятствующей проникновению влаги внутрь конструкции.
Для сетей 10 кВ выпускаются различные модификации кабеля сечением от 35 до 1000 мм². Наиболее распространенными являются исполнения 95, 120, 150, 185 и 240 мм².
При проектировании кабельных линий важно учитывать, что допустимый ток АПвПуг 10 зависит от сечения жилы, способа прокладки, температуры окружающей среды и условий теплоотвода. По этой причине фактическая токовая нагрузка для одинакового сечения может различаться в зависимости от условий эксплуатации.
Технические характеристики и условия эксплуатации
Силовой кабель АПвПуг рассчитан на номинальное переменное напряжение 6, 10, 20 и 35 кВ частотой 50 Гц. Благодаря сшитому полиэтилену жила может выдерживать длительный нагрев до +90 °C, а в аварийном режиме — до +130 °C.
Главным преимуществом данной модификации силового кабеля является возможность его прокладки в грунт с высокой степенью влажности. Эффективная герметизация исключает образование «водных триингов» (микротрещин), которые со временем начинают разрушать диэлектрик. В отличие от стандартного кабеля АПвП, индекс «г» предполагает наличие возможности эксплуатировать линию при регулярном контакте с водой.
Допустимые токи и температурный режим
Пропускная способность зависит от способа прокладки (воздух или земля) и сечения жилы. Применение сшитого диэлектрика позволяет увеличить токовые нагрузки на 15–20%, по сравнению с кабелями с бумажной пропитанной изоляцией.
Примерные значения допустимых длительных токов для АПвПуг 10 кВ (в земле/на воздухе):
- 70 мм²: ~210 А / 225 А.
- 120 мм²: ~285 А / 315 А.
- 240 мм²: ~430 А / 510 А.
Номенклатура сечений
Линейка типоразмеров АПвПуг охватывает максимально широкий диапазон потребностей энергетики:
- Сечение фазной жилы: от 35 до 1000 мм². Чаще всего применяются сечения 95, 120, 150 и 185 мм².
- Сечение экрана: от 16 до 35 мм² и выше.
Алюминиевый сердечник имеет многопроволочную уплотненную структуру. Высокоплотный полиэтилен, который выполняет функцию внешней оболочки, устойчив к солнечному излучению и низким температурам, что позволяет эксплуатировать кабель в любых климатических зонах. Грамотный выбор марки АПвПуг гарантирует то, что влага не выведет из строя всю кабельную линию благодаря продольному слою герметика.
