Кабель ААШв в Санкт-Петербурге

В энергетике, строительстве и коммунальном хозяйстве часто требуется кабель, способный работать десятилетиями без серьезных проблем. Для таких задач традиционно используют аашв. Его конструкция достаточно проста, но при этом продумана: алюминиевые жилы, бумажная изоляция с пропиткой, алюминиевая оболочка и дополнительный наружный слой. Такая комбинация позволяет укладывать кабель в грунт, коллекторы, траншеи, использовать внутри промышленных помещений и распределительных подстанций.

Компания РКБ предлагает кабель этой марки разных сечений и напряжений. Это значит, что заказчик может подобрать вариант для конкретного проекта: от прокладки коротких участков до длинных линий с напряжением до 10 кВ.

Как выбрать кабель ААШв

При подборе кабеля нужно учитывать напряжение и сечение. Для стандартных распределительных сетей применяют значения от 25 до 240 мм². При этом важно помнить: если нагрузка рассчитана неверно, возможен перегрев жил или падение напряжения на линии. Поэтому в компании РКБ всегда консультируют заказчиков и помогают подобрать оптимальное решение.

Монтажники отмечают, что кабель лучше всего укладывать при положительных температурах. Хотя допускается работа и при минусе, зимой приходится следить за состоянием изоляции, чтобы она не стала хрупкой. Влажность грунта тоже играет роль: в водонасыщенной среде кабель держится хорошо, но срок службы во многом зависит от качества прокладки.

Расшифровка кабеля ААШв

• А – токопроводящие жилы из алюминиевой проволоки.
• А – алюминиевая оболочка.
• ШВ – специальный защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката.

Имеется индекс «Т» указывает на тропическое исполнение кабеля, стойкость продукции к воздействию плесневых грибов.

Конструкция кабеля ААШв

Жилы кабеля алюминиевые, могут быть секторной или круглой формы. В малых сечениях чаще используют круг, в больших – сектор. Такое решение экономит место при групповой прокладке и позволяет более плотно собирать кабельные трассы.

• Изоляция бумажная, но не обычная: она пропитана специальным составом, который сохраняет диэлектрические свойства при долгой эксплуатации. Эта технология применяется не одно десятилетие и доказала свою эффективность. Даже старые трассы, где кабель проложен десятки лет назад, продолжают работать именно благодаря этому виду изоляции.

• Сверху идет алюминиевая оболочка. Ее назначение очевидно: барьер от влаги и механических воздействий. При подземной прокладке это особенно важно – кабель не разрушается в грунте и выдерживает нагрузку от соседних коммуникаций. Завершающий слой – наружная оболочка из ПВХ-пластиката. Она защищает от повреждений при укладке и дополнительно препятствует проникновению влаги.

• Именно за счет такой многослойной схемы кабель аашв стабильно работает в условиях, где другие варианты быстро выходили бы из строя.

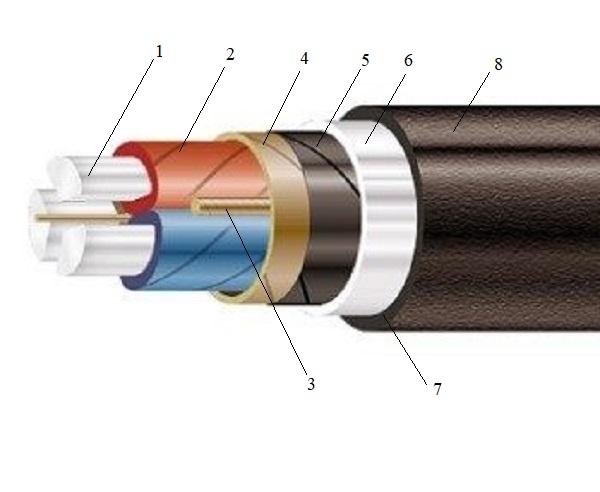

1. Жилы – алюминиевые, круглой или секторной формы. Число жил – от 1 до 3. Соответствуют 1 или 3 классу по ГОСТ 22483-2012.
   Однопроволочные жилы выпускаются сечением от 16 до 50 мм2 (круглые), от 25 до 240 мм2 (секторные), многопроволочные имеют сечение от 70 до 240 мм2 (секторные) для сетей напряжением 6 и 10 кВ.
   Для сетей напряжением 1 кВ сечение одножильных кабелей составляет от 10 до 800 мм2, трехжильных – от 6 до 240 мм2, четырехжильных – от 16 до 185 мм2.
   В трехжильных изделиях основные жилы имеют одинаковое сечение – от 25 до 420 мм2, сечение жилы нулевой/заземления – от 16 до 120 мм2.

2. Изоляция – фазная бумажная изоляция, пропитанная вязким или нестекающим изоляционным составом. Изолированные жилы скручены.
   Маркировка – цветовая или цифровая. Цифровая выполняется тиснением. Цветовая – с помощью лен разного цвета согласно ГОСТ 18410. Нулевая жила может не иметь цифрового обозначения.
3. Заполнение – бумажные жгуты, толщиной до 0,08 мм.
4. Поясная изоляция – бумажная, пропитанная вязким или нестекающим изоляционным составом
5. Экран – из электропроводящей бумаги (для сетей напряжением 6 и 10 кВ).
6. Внутренняя оболочка – алюминиевая.
7. Подслой – битумный, вязкий подклеивающий состав. Защитный слой из полиэтилентерефталатной пленки.
8. Защитная оболочка – шланг из выпрессованного ПВХ пластиката.

Область применения кабеля ААШв

Основное направление – подземные линии электропередачи. Кабель укладывают в траншеи, коллекторы, шахты, иногда по мостам и эстакадам. Важное условие: оболочка устойчива к влаге и давлению, поэтому кабель можно эксплуатировать в грунтах с разной степенью влажности.

Внутри помещений его используют для распределительных устройств и подстанций. Кабель спокойно выдерживает условия шахт и коллекторов, подходит для прокладки в условиях умеренного климата.

Аашв часто применяют в реконструкции старых сетей. Это связано с тем, что кабель совместим с большинством существующих решений, а значит, не требует радикальных изменений в проекте. В результате модернизация идет быстрее, а эксплуатация остается безопасной.

• Подключение стационарных установок. Кабели ААШв используются для передачи и распределения электроэнергии в стационарных установках с номинальным напряжением сети 1, 6 или 10 кВ частотой 50 Гц.
• Наружная прокладка электросетей. Изделия могут прокладываться в траншеях с низкой и средней коррозионной активностью, по эстакадам и мостав на воздухе.
• Внутренняя прокладка. Они могут использоваться в сухих помещениях, в шахтах, коллекторах, в пожароопасных помещениях и во взрывоопасных зонах класса B-Iб, B-Iг, B-II, B-IIa при одиночной прокладке.
• Разные климатические регионы. Кабели применяются в регионах с умеренным и холодным климатом

Технические характеристики кабеля ААШв

• Номинальное напряжение – 1, 6 или 10 кВ номинальной частоты 50 Гц. Испытательное напряжение – 4, 17 и 25 кВ.
• Температура эксплуатации – от -50 до +50°С. Минимальная температура среды при прокладке кабеля без предварительного нагрева - 0°С.
• Допустимый нагрев – +70°С (длительно), +90°С (режим перегрузки), +200°С (предельная температура при КЗ).
• Сопротивление изоляции – 0,079 Ом/км (индуктивное), 0,206 Ом/км (активное).
• Токовые нагрузки – 264 А (в воздухе), 246 А (по земле).
• Максимальный монтажный радиус – 25 наружных диаметров кабеля.
• Разность уровней между высшей и низшей точками трассы – 15 м.
• Класс пожарной безопасности – О1.8.2.5.4.

ГОСТ ААШВ

• ГОСТ 18410-73. Кабели силовые с пропитанной бумажной изоляцией. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 24641-81. Оболочки кабельные. Свинцовые и алюминиевые. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля ААШВ

• ЦААШв – с алюминиевыми жилами в бумажной изоляции, пропитанной нестекающим составом с церезином, с алюминиевой оболочкой, защитный покров – шланг из выпрессованного ПВХ пластиката.
• ААШнг – с алюминиевыми жилами в бумажной изоляции, пропитанной нестекающим или вязким составом, с алюминиевой оболочкой, защитный покров – шланг из ПВХ пластиката пониженной горючести.
• ЦААШнг – с алюминиевыми жилами в бумажной изоляции, пропитанной нестекающим составом с церезином, с алюминиевой оболочкой, защитный покров – шланг из ПВХ пластиката пониженной горючести.
• ААШп – с алюминиевыми жилами в бумажной изоляции, пропитанной нестекающим или вязким составом, с алюминиевой оболочкой, защитный покров – шланг из сшитого полиэтилена.

Производители кабеля ААШВ

• КАМСКИЙ КАБЕЛЬ
• Москабель
• Рыбинсккабель
• Сарансккабель

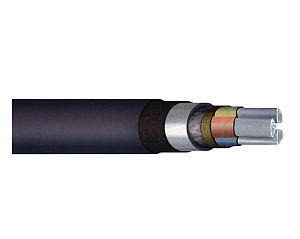

Кабель ААШв от компании РКБ

Преимущества

Первое и очевидное – срок службы. При нормальных условиях кабель работает 30–40 лет и дольше. Второе – доступность. Алюминий дешевле меди, и итоговая стоимость проектов ниже. Третий момент – проверенная технология. Бумажная изоляция с пропиткой не теряет свойств десятилетиями, даже если внешняя оболочка частично повреждена.

Для проектировщиков важно, что кабель аашв хорошо подходит для разных способов прокладки. Его можно тянуть под землей, в туннелях, в коллекторах, по эстакадам. Везде он показывает стабильные характеристики.

Кабель аашв остается востребованным решением в энергетике, строительстве и промышленности. Его применяют в новых проектах и в реконструкции, ценят за надежность и долговечность. Аашв – это проверенный вариант для подземной прокладки и эксплуатации в коллекторах, шахтах и распределительных устройствах.

Выбирая кабель аашв у компании РКБ, заказчики получают сертифицированный продукт, соответствующий ГОСТ, и поддержку специалистов, которые помогут на всех этапах – от проектирования до сдачи объекта.
