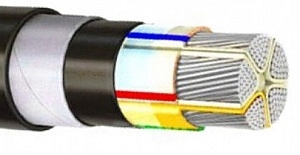

<h1>Кабель АПвБбШвнг-LS в Санкт-Петербурге</h1>
<p>
АПвБбШвнг-LS – силовые кабели с алюминиевыми токопроводящими жилами, используемые для подключения электротехнических устройств с номинальным переменным током до 1 кВ частотой 50 Гц. Они могут прокладываться в пучках, применяться в регионах с умеренным и холодным климатом.
</p>
<p>
Изделия с изоляцией из сшитого полиэтилена способны выдерживать высокий нагрев токопроводящих жил без потери работоспособности. Бронированный слой способствует защите от механических нагрузок. Кабели могут прокладываться в пожароопасных средах, они не выделяют дыма и газа при горении, тлении, не распространяют горение.
</p>
<h2>Как выбрать кабель АПвБбШвнг-LS</h2>
<p>
При выборе кабеля нужно знать номинальное напряжение подключаемой установки – изделия рассчитаны на напряжение до 1 кВ. Важны условия эксплуатации – не должно быть растягивающих усилий, монтажный радиус – не менее 7,5 диаметров. От количества и величины сечения токопроводящих жил зависит максимальный ток нагрузки, а также другие рабочие параметры продукции.
</p>
<h3>Расшифровка кабеля АПвБбШвнг-LS</h3>
<ul>
<li><b>А</b> – алюминиевые жилы.</li>
<li><b>Пв</b> – изоляция жил из сшитого полиэтилена.</li>
<li><b>Бб</b> – броня из стальных оцинкованных лент без подушки под броней, являющейся частью защитного покрова.</li>
<li><b>Шв</b> – защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката низкой пожарной опасности.</li>
<li><b>LS</b> – низкое выделение дыма и газа при тлении</li>
</ul>
<p>
После буквенного обозначения кабели идет цифровое, указывающее количество токопроводящих жил и их площадь поперечного сечения.
</p>

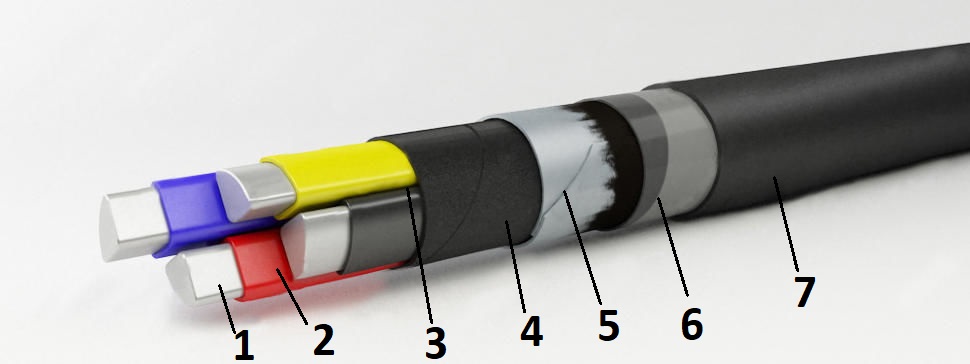

<h3>Конструкция кабеля АПвБбШвнг-LS</h3>
<img width="500" alt="Конструкция кабеля АПвБбШвнг-LS" src="https://i.postimg.cc/SxbGVbnF/LS.jpg">
<ol>
<li>Жилы – алюминиевые, однопроволочные и многопроволочные, круглой или секторной формы. Класс – 1 и 2 по ГОСТ 22483-2012. Число жил – от 1 до 5.
<p>
</p>
<p>
Однопроволочные жилы круглой формы имеют сечение от 2,5 до 240 мм<sup>2</sup>, многопроволочные – от 25 до 1000 мм<sup>2</sup>. Сечение многопроволочных секторных жил – от 25 до 400 мм<sup>2</sup>.
</p>
</li>
<li>Изоляция выполнена из сшитого полиэтилена, номинальная толщина – от 0,6 до 2,8 мм. Токопроводящие жилы маркируются в соответствии с ГОСТ 31996 сплошным цветом или продольными полосами шириной 1 мм. Нулевая жила – синяя, заземляющая – желто-зеленая.</li>
<li>Заполнение промежутков между изолированными жилами ПВХ пластикатом или невулканизированной резиновой смесью. Изолирует жилы друг от друга, придает кабелю круглую форму.</li>
<li>Поясная изоляция – поливинилхлорид низкой пожарной опасности, толщиной 1-1,8 мм.</li>
<li>Разделительный слой из стеклоленты или стеклослюдосодержащей ленты</li>
<li>Броня из двух стальных лент толщиной 0,2-0,5 мм, наложенных так, чтобы верхняя лента при навитии перекрывала зазоры нижней. Подушка под броней отсутствует.</li>
<li>Защитная оболочка – выпрессованный шланг из ПВХ пластиката низкой пожарной опасности. Толщина – от 1,4 до 3 мм.</li>
</ol>
<h3>Область применения кабеля АПвБбШвнг-LS</h3>
<ul>
<li><b>Стационарные установки</b>. Передача и распределение электроэнергии в стационарных электротехнических системах на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц</li>
<li><b>Разноуровневые трассы</b>. Допускается протяжка по вертикальным, горизонтальным участкам трассы. Нет ограничения по разности уровней. Предназначены для эксплуатации на суше, а также в земле, на высотах до 4300 м. над уровнем моря</li>
<li><b>Пожароопасные зоны.</b> Могут применяться во взрывоопасных зонах классов В1 и В1-а, в системах атомных станций классов 3 и 4по классификации ОПБ-88/97. Не распространяют горение при одиночной прокладке, при пучковой прокладке с учетом общей горючей нагрузки кабелей.</li>
<li><b>Электрические сети с заземленной или изолированной нейтралью</b>. Длительность работы в сетях переменного напряжения при коротком замыкании на землю – не более 8 часов. Общая продолжительность – 125 часов за год.</li>
<li><b>Прокладка в земле</b>. Допускается прокладка в траншеях с любой степенью коррозионной активности, с наличием или отсутствием блуждающих токов, при механических нагрузках, если в процессе эксплуатации кабели не подвергаются значительному растяжению.</li>
<li><b>Прокладка в кабельных сооружениях</b>. Используются для прокладки в сухих или сырых помещениях, во внутренних электроустановках, а также в зданиях и закрытых кабельных каналах, лотках, в частично затапливаемых сооружениях при наличии среды со слабой, средней и высокой коррозионной активностью.</li>
</ul>
<h3>Технические характеристики кабеля АПвБбШвнг-LS</h3>
<ul>
<li><b>Номинальное напряжение</b> – 0,66, 1 кВ переменного тока частотой 50 Гц.</li>
<li><b>Температура эксплуатации</b> – от -50 до +50°С.</li>
<li><b>Температура окружающей среды для монтажа без нагрева</b> – не ниже -15°С.</li>
<li><b>Допустимый нагрев токопроводящей жилы</b> – до +90°С.</li>
<li><b>Максимальный нагрев жил в режиме перегрузки</b> – до +130°С. Длительность нагрева – 8 часов в течение суток. За весь срок – 1000 часов.</li>
<li><b>Максимальная температура жил при КЗ</b> – до +250°С в течение 4 секунд.</li>
<li><b>Предельная температура жил по условию невозгорания при КЗ</b> – до +400°С.</li>
<li><b>Сопротивление изоляции</b> – не менее 150 МОм*км.</li>
<li><b>Минимальный монтажный радиус одножильных кабелей</b> – 10 наружных диаметров.</li>
<li><b>Минимальный монтажный радиус многожильных кабелей</b> – 7,5 диаметров.</li>
<li><b>Строительная длина</b> – от 200 до 450 метров.</li>
<li><b>Допустимые усилия натяжения при прокладке трассы</b> – 50 Н/мм<sup>2</sup>;</li>
<li><b>Прочность изоляции и оболочки при разрыве</b> – не менее 12,5 Н/мм.</li>
<li><b>Климатическое исполнение</b> – УХЛ и Т, категория 1 и 5 по ГОСТ 15150.</li>
<li><b>Класс пожарной опасности</b> – П1б.8.2.2.2.</li>
</ul>
<h3>ГОСТ АПвБбШвнг-LS</h3>
<ul>
<li><b>ГОСТ 31996-2012</b>. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. <a href="https://www.energokab.ru/assets/data/gost/%D0%93%D0%9E%D0%A1%D0%A2%2031996-2012.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 22483-2012</b>. Жилы токопроводящие для кабелей, проводов, шнуров. <a href="https://meganorm.ru/Data2/1/4293780/4293780924.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 23286-78</b>. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. <a href="https://files.stroyinf.ru/Data2/1/4294849/4294849444.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 7006-72</b>. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. <a href="https://meganorm.ru/Data2/1/4294849/4294849280.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 31565-2012</b>. Кабельные изделия. Требования пожарной безопасности. <a href="https://files.stroyinf.ru/Data/531/53141.pdf">Скачать ГОСТ</a></li>
<li><b>ГОСТ 15150-69</b>. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. <a href="https://files.stroyinf.ru/Data2/1/4294852/4294852592.pdf">Скачать ГОСТ</a></li>
</ul>
<h3>Аналоги кабеля АПвБбШвнг-LS</h3>
<ul>
<li><b><a href="https://rkb.ru/catalog/apvbbshv/">АПвБбШв</a></b> – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, бронированный стальными лентами, без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, одиночная прокладка.</li>
<li><b>АПвБбШпз</b> – с алюминиевыми жилами, бронированный стальными лентами, без подушки, с изоляцией и защитным шлангом из сшитого полиэтилена, с заполнением.</li>
<li><b>АПвБбШпг</b> – с алюминиевыми жилами, бронированный стальными лентами, без подушки, с изоляцией и защитным шлангом из сшитого полиэтилена, герметизированный.</li>
<li><b>АПвБбШвнг</b> – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного ПВХ пластиката, не распространяет горение при пучковой прокладке.</li>
<li><b><a href="https://rkb.ru/catalog/avbbshvng/">АВБбШвнг</a></b> – с алюминиевыми жилами, изоляцией из ПВХ пластиката, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного поливинилхлорида, не распространяет горение при пучковой прокладке.</li>
<li><b>АПвБбШп-LS</b> – с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными лентами без подушки, с защитным шлангом из сшитого полиэтилена, с низким выделением дыма и газ </li>
<li><b>АПвБбШпнг-LS</b> – с алюминиевыми жилами, с изоляцией из сшитого полиэтилена, бронированный стальными лентами без подушки, с защитным шлангом из сшитого полиэтилена, с низким выделением дыма и газа при тлении, не распространяет горение при пучковой прокладке.</li>
</ul>
<h3>Производители кабеля АПвБбШвнг-LS</h3>
<ul>
<li>Евкабель</li>
<li>Иркутсккабель</li>
<li>Русэлектрокабель</li>
<li>Сарансккабель</li>
<li>ТОМСККАБЕЛЬ</li>
</ul>
<h2>Кабель АПвБбШвнг-LS от компании РКБ</h2>
<p>
В компании РКБ можно купить кабели АПвБбШвнг-LS с бронированным покровом для систем с номинальным переменным напряжением 1 кВ. Все изделия имеют сертификаты, соответствуют требованиям действующей нормативной документации, проходят заводские испытания предельным напряжением и т.д.
</p>
<p>
Кабели марки АПвБбШвнг-LS характеризуются низкой пожарной опасностью, не выделяют вредных веществ при горении, тлении. Они изготавливаются из качественных материалов, имеют длительный срок службы, могут прокладываться в кабельных сооружениях, в земле, на воздухе.
