Кабель АПвПу в Санкт-Петербурге

АПвПу – силовые кабели с изоляцией из полиэтилена и усиленной оболочкой. Они используются в сетях с переменным напряжением до 10 кВ, отличаются стойкостью к механическим повреждениям, электрическому пробою, долговечностью.

Изделия обладают высокой пропускной способностью, могут применяться для передачи большого объема электрической энергии на огромные расстояния без существенных потерь мощности.

Как выбрать кабель АПвПу

При выборе кабеля нужно знать номинальное напряжение электрической установки, максимально допустимый ток нагрузки, который зависит от количества и сечения токопроводящих жил. Также нужно знать условия эксплуатации продукции – рабочую, монтажную температуру, допустимый радиус гиба, прокладка – одиночная.

Расшифровка кабеля АПвПу

• А – алюминиевые жилы.
• Пв – изоляция из сшитого светостабилизированного полиэтилена.
• Пу – полиэтиленовая оболочка увеличенной толщины.

Далее следуют числовые значения, показывающие количество и номинальное сечение жил.

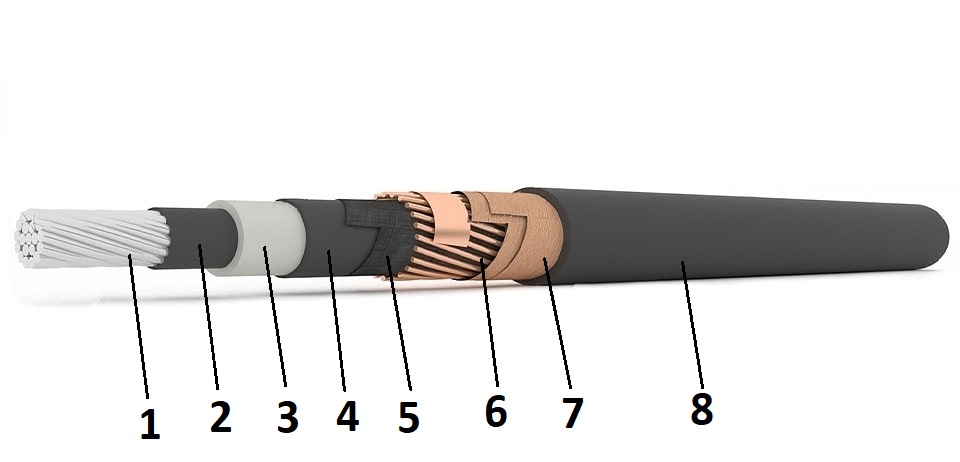

Конструкция кабеля АПвПу

1. Жилы – алюминиевые, многопроволочные, 2 класса по ГОСТ 22483-2012. Сечение – круглое. Бывают одножильными и трехжильными. Сечение – от 50 до 800 мм².
2. Экран по жиле – экструдированный, выполненный из электропроводящей сшитой полимерной композиции, толщиной от 0,6 до 0,9 мм.
3. Изоляция – сшитый полиэтилен, номинальной толщиной до 3,4 мм.
4. Экструдированный экран, изготовленный из электропроводящей пероксидносшиваемой полиэтиленовой композиции, толщиной 0,6 мм.
5. Обмотка – электропроводящие бумажные или полимерные ленты, общая толщина – не менее 0,2 мм.
6. Экран из медных проволок диаметром от 0,7 до 2 мм, наложенных повивами. Сверху – медная лента толщиной 0,1 мм и шириной 8 мм. Сечение экрана выбирается в зависимости от токов короткого замыкания.

7. Разделительный слой из крепированной или кабельной бумаги толщиной 0,15 мм – для одножильных кабелей.

   В многожильных кабелях предусмотрена скрутка экранированных медных жил в сердечник вокруг жгута из невулканизированной резины. Далее наложена поясная изоляция из мелонаполненной невулканизированной смеси или высоконаполненного поливинилхлоридного пластиката с заполнением промежутков между жилами. Толщина изоляции – от 1,4 до 2 мм.

8. Наружная оболочка – полиэтиленовая, номинальной толщиной от 3 до 3,6 мм и твердостью не менее 55 Нд.

Область применения кабеля АПвПу

• Стационарные силовые установки. Используются в системах передачи и распределения электроэнергии с переменным напряжением 10 кВ частотой 50 Гц.
• Внутренняя прокладка. Продукция применяется в сырых и сухих, в производственных помещениях.
• Прокладка в земле. Могут прокладываться в траншеях, независимо от степени коррозионной активности грунта, по трассам сложной конфигурации, если кабель защищен от механических повреждений.
• Прокладка по воздуху. Могут использоваться в открытых кабельных сооружениях, на воздухе с предварительным нанесением огнезащитного покрытия.
• Разноуровневые трассы. Прокладываются на вертикальных, наклонных, горизонтальных участках трассы с разным уровнем высот, в труднодоступных местах.

Технические характеристики кабеля АПвПу

• Номинальное напряжение – 10 кВ переменного тока частотой 50 Гц.
• Испытательное напряжение – 25 кВ.
• Температура эксплуатации – от -60 до +50°С.
• Монтажная температура без предварительного нагрева провода – не ниже -20°С.
• Допустимый нагрев токопроводящих жил – до +90°С.
• Нагрев жил в режиме перегрузки – до +130°С. Продолжительность работы – не более 8 часов в течение суток, до 1000 часов за весь срок эксплуатации.
• Максимально допустимый нагрев жил при КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Предельная температура нагрева жилы при КЗ по условиям невозгорания – до +400°С.
• Минимальный радиус гиба одножильного кабеля – 10 диаметров.
• Минимальный радиус гиба многожильного кабеля – 15 диаметров.
• Класс пожарной опасности по ГОСТ 31565 – О2.8.2.5.4.
• Срок службы – 30 лет.

ГОСТ АПвПу

• ГОСТ 55025-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АПвПу

• ПвПуг – с медными жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• АПвПуг – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. Герметизирован водоблокирующей лентой.
• ПвПу – с медными жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена, без герметизации и водоблокирующего слоя.
• АПвПу2г – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с усиленной оболочкой из полиэтилена. С двойной герметизацией.
• АПвП – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой.
• ПвП – с медными жилами, в изоляции из сшитого полиэтилена, с полиэтиленовой оболочкой.

Производители кабеля АПвПу

• КАМСКИЙ КАБЕЛЬ
• Рыбинсккабель
• Сарансккабель

Кабель АПвПу от компании РКБ

В компании РКБ можно купить кабели АПвПу с усиленной оболочкой, отличающиеся высокой надежностью и прочностью. Изделия сертифицированы, соответствуют требованиям действующих нормативных стандартов.

Кабели марки АПвПу могут прокладываться по трассам со сложной конфигурацией, в земле, в кабельных каналах. Они изготавливаются из качественных материалов, работают с напряжением сети 10 кВ.
