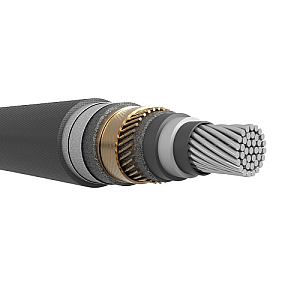

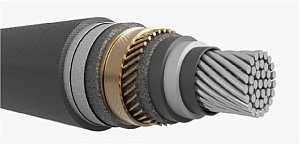

Кабель АПвПу2г 1х120/50

Кабель АПвПу2г 1х120/50 – алюминиевый одножильный силовой кабель с изоляцией и оболочкой из сшитого полиэтилена, двойной герметизацией алюминиевой герметичной и водоблокирующей ленты.

Обозначение 1х120/50 указывает на то, что кабель имеет сечение жилы 120 мм² и экрана 50 мм². Подходит для применения в промышленных и гражданских объектах, где требуется передача больших электрических мощностей в 10 кВ частотой 50 Гц.

Как выбрать кабель АПвПу2г 1х120/50

При выборе нужно учитывать величину допустимых токов нагрузки, а также рабочее напряжение, электрическое сопротивление жилы, экрана. Убедитесь, что кабель соответствует требованиям нормативных документов и стандартам безопасности. Учитывайте температурные режимы, влажность, другие факторы окружающей среды.

Расшифровка кабеля АПвПу2г 1х120/50

• А – алюминиевая токопроводящая жила.
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка, увеличенной толщины.
• 2г – двухслойная герметизация. Алюминиевая герметичная лента, водоблокирующие ленты.
• 1 – число жил.
• 120 – номинальное сечение жилы, в мм².
• 50 – сечение экрана, в мм².

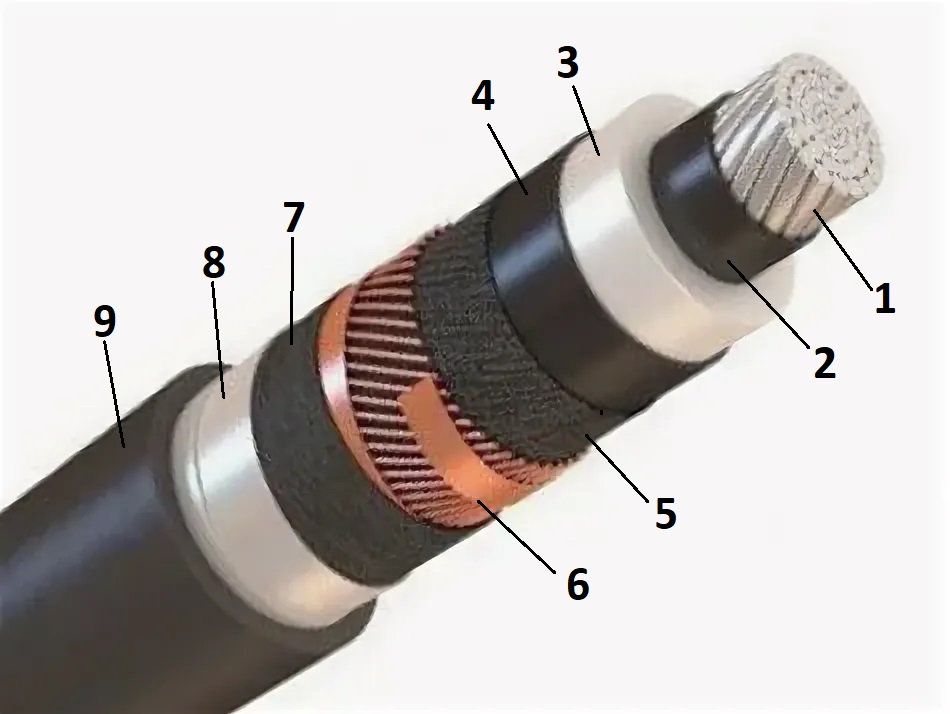

Конструкция кабеля АПвПу2г 1х120/50

1. Токопроводящая жила – алюминиевая, 2 класса по ГОСТ 22483-2012. Круглая, уплотненная. Номинальное сечение – 120 мм².
2. Экран по жиле – экструдированный, выполнен из электропроводящей полимерной композиции. Толщина – 0,6 мм.
3. Изоляция – сшитый полиэтилен. Номинальная толщина – 3,4 мм.
4. Экранированный слой – наложен экструзией из электропроводящей полиэтиленовой композиции. Толщина – 0,6 мм.
5. Обмотка водоблокирующими лентами номинальной толщиной 0,2 мм.
6. Медный экран сечением 50 мм². Изготовлен из медной проволоки диаметром от 0,9 до 3 мм, скрепленных медной лентой шириной 8 мм, толщиной 0,1 мм.
7. Разделительный слой из водоблокирующей ленты. Допускается применение электропроводящей бумаги или синтетической ленты.
8. Герметизирующий слой из алюмополимерной ленты, наложенной с перекрытием, чтобы скрыть зазоры, и сваренная с наружной оболочкой. Толщина – от 0,1 мм.
9. Утолщенная наружная оболочка из полиэтилена. Толщина – 2,5-3 мм.

Область применения кабеля АПвПу2г 1х120/50

• Стационарные силовые установки. Используются для передачи и распределения электроэнергии в стационарных установках, работающих в сетях переменного напряжения 10 кВ частотой 50 Гц с изолированной и заземленной нейтралью.
• Подземная и воздушная прокладка. Допускается траншейная прокладка в грунте с высокой коррозионной активности, при воздействии влаги. Воздушная прокладка возможна при нанесении огнезащитного покрытия. Класс пожарной опасности – НПБ 248-97 О2.7.1.3.
• Прокладка в воде. Повышенная герметизация позволяет прокладывать изделия в сырых помещениях, с частичным затоплением, по дну водоемов – искусственных и естественных, несудоходных и судоходных при защите от прямых механических воздействий.
• Разноуровневые трассы. Возможна прокладка на трассах высокой сложности, без ограничений по уровню высот.

Технические характеристики кабеля АПвПу2г 1х120/50

• Номинальное переменное напряжение – 10 кВ частотой 50 Гц.
• Наружный диаметр – 30,6-31,9 мм.
• Вес 1 км – около 1021,7 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров.
• Электрическое сопротивление экрана – 0,379 Ом/км.
• Электрическое сопротивление жилы – 0,153 Ом/км.
• Допустимый ток КЗ (1 сек) – 11,3 кА.
• Допустимый ток КЗ (1 сек) экрана – 9,6 кА
• Допустимые токовые нагрузки на воздухе – 403 А (плоскость), 346 А (треугольник).
• Допустимые токовые нагрузки в земле – 298 А (плоскость), 288 А (треугольник).
• Электрическая емкость пары – до 0,35 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 150 м, №12 – 300 м, №12а – 400 м, №14– 600 м, №16а – 950 м, №17 – 1000 м, №18 – 1100 м, №20 – 1800 м, №22 – 2050 м.

Кабель АПвПу2г 1х120/50 от компании РКБ

В компании РКБ можно купить кабель АПвПу2г 1х120/50 для электрических сетей напряжением 10 кВ частотой 50 Гц. Он соответствует всем необходимым стандартам качества и безопасности, гарантирует надежную и безопасную работу в течение длительного времени.

Кабель марки АПвПу2г отлично подходит для прокладки внутри помещений, под землей, а также в воде и влажных помещениях, благодаря высокой степени защиты от влаги и внешних воздействий. Его прочная конструкция обеспечивает долгий срок службы и минимальные потери сигнала при передаче электрической энергии.
