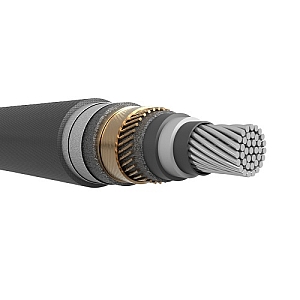

Кабель АПвПу2г 1х240/50

Кабель АПвПу2г 1х240/50 – одножильный силовой кабель с полиэтиленовой изоляцией, двойной герметизацией и усиленной оболочкой из полиэтиленовой пленки. Общее сечение проводника составляет 240 мм². Кабель данного типа используется для электропередачи в стационарных установках на напряжение на напряжение 10 кВ.

Как выбрать кабель АПвПу2г 1х240/50

Убедитесь, что номинальное напряжение и номинальный ток кабеля соответствуют требованиям вашей системы. Учитывайте окружающую среду, влажность, температурный режим эксплуатации, а также необходимую длину, чтобы убедиться, что сечение и характеристики кабеля позволяют передавать энергию на нужное расстояние без потерь.

Расшифровка кабеля АПвПу2г 1х240/50

• А – токопроводящая жила из алюминия
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка, имеющая повышенную толщину.
• 2г – двойной герметизирующий слой из водонепроницаемой ленты, алюмополимерной, сваренной с оболочкой.
• 1 – число жил.
• 240 – номинальное сечение жилы, в мм².
• 50 – сечение экрана, в мм².

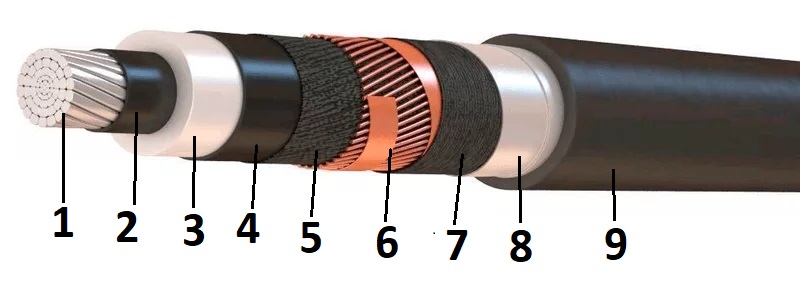

Конструкция кабеля АПвПу2г 1х240/50

1. Алюминиевая жила второго класса по ГОСТ 22483-2012. Имеет круглую форму и уплотненную структуру при номинальном сечении 240 мм².
2. Экран по жиле состоит из электропроводящей полимерной композиции толщиной 0,6 мм, полученной методом экструзии.
3. Изоляция провода выполнена из сшитого полиэтилена толщиной 3,4 мм.
4. Экранированный слой, нанесенный на провод экструзией из электропроводящей полиэтиленовой композиции толщиной 0,6 мм, повышает защитные свойства провода, обеспечивает эффективное экранирование от внешних воздействий.
5. Обмотка водозащитными лентами толщиной 0,2 мм обеспечивает дополнительную защиту от влаги.
6. Медный экран с площадью поперечного сечения 50 мм² создан из медной проволоки с диаметром от 0,7 до 2,6 мм, скрепленной медной полосой шириной 8 мм и толщиной 0,1 мм для защиты от внешних помех и электрических полей.
7. Слой из водозащитной синтетической ленты или электропроводящей бумаги.
8. Герметичный слой из алюмополимерной ленты толщиной 0,1 мм, наложенной с перекрытием. Обеспечивает защиту от внешних воздействий и предотвращает проникновение влаги.
9. Усиленная оболочка из полимерной композиции, толщиной 3 мм.

Область применения кабеля АПвПу2г 1х240/50

• Стационарные силовые установки. Используются для передачи и распределения электроэнергии в установках с переменным напряжением 10 кВ и частотой 50 Гц в сетях с изолированной и заземленной нейтралью.
• Прокладка в земле. Такие кабели могут быть уложены в траншеи независимо от коррозионной активности почвы. Допускается прокладка в почвах с повышенной влажностью или даже в искусственных водоемах, обеспечивая надежную передачу электроэнергии.
• Прокладка по воздуху. Могут прокладываться вне помещений без дополнительной защиты от солнечной радиации в открытых местах или в специальных кабельных сооружениях с предварительным нанесением огнезащитного покрытия.
• Прокладка в воде. Используются для прокладки в частично затапливаемых помещениях, в несудоходных водоемах, а также даже в судоходных с защитой от механических повреждений.
• Разноуровневые трассы. Возможна прокладка кабелей на трассах, имеющих разный уровень высоты, в труднодоступных местах.

Технические характеристики кабеля АПвПу2г 1х240/50

• Номинальное переменное напряжение – 10 кВ частотой 50 Гц.
• Наружный диаметр – 35,9-38,4 мм.
• Вес 1 км – около 1533-1812 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров.
• Индуктивное сопротивление жилы – 0,17 Ом/км.
• Электрическое сопротивление жилы – 0,0754 Ом/км.
• Электрическое сопротивление экрана – 0,379 Ом/км.
• Допустимый ток КЗ (1 сек) – 22,7 кА.
• Допустимый ток КЗ (1 сек) экрана – 9,6 кА
• Допустимые токовые нагрузки на воздухе – 607 А (плоскость), 531 А (треугольник).
• Допустимые токовые нагрузки в земле – 426 А (плоскость), 422 А (треугольник).
• Электрическая емкость пары – до 0,46 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 100 м, №12 – 200 м, №12а – 200 м, №14– 450 м, №16а – 700 м, №17 – 750 м, №18 – 800 м, №20 – 1350 м, №22 – 1500 м.

Кабель АПвПу2г 1х240/50 от компании РКБ

В компании РКБ можно купить кабель АПвПу2г 1х240/50 для использования в электроустановках на номинальное переменное напряжение до 10 кВ частотой 50 Гц. Провод отличается стойкостью к влаге, коррозии, внешним воздействиям.

Кабели марки АПвПу2г могут прокладываться по дну водоемов, отличаются надежностью, долговечностью и соответствием всем необходимым стандартам качества.
