Кабель АПвПу2г 1х240/70

Кабели АПвПу2г 1х240/70 – одножильные силовые кабели с изоляцией из сшитого полиэтилена, комбинированного герметизирующего экрана, оболочкой из полиэтилена. Они используются в сетях напряжением 10, 20 и 35 кВ частотой 50 Гц, предназначен для подключения силовых стационарных установок.

Могут прокладываться по трассам сложной конфигурации, в земле с разной коррозионной активностью, в грунтовых водоносных слоях, в судоходных и несудоходных водоемах.

Как выбрать кабель АПвПу2г 1х240/70

Нужно знать напряжение сети, данный кабель выпускается под несколько вариантов напряжения – 10, 20 и 35 кВ. Убедитесь, что провод подходит под заданные параметра и его допустимый ток нагрузки соответствует расчетным характеристикам. Также важно учесть условия эксплуатации и монтажа продукции, внешние воздействия.

Расшифровка кабеля АПвПу2г 1х240/70

• А – токопроводящая жила из алюминия
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка.
• 2г – двойная герметизация из водонепроницаемой ленты, алюмополимерной, сваренной с оболочкой.
• 1 – число жил.
• 240 – номинальное сечение жилы, в мм².
• 70 – сечение экрана, в мм².

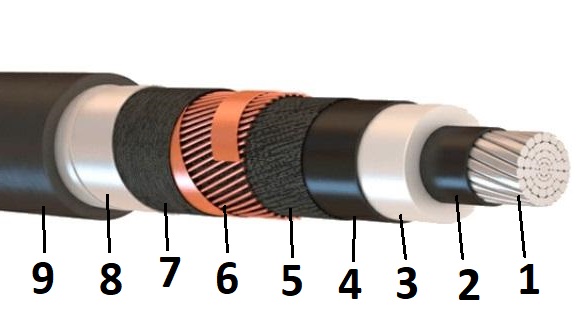

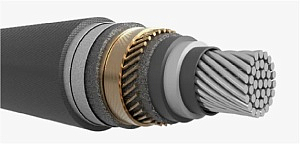

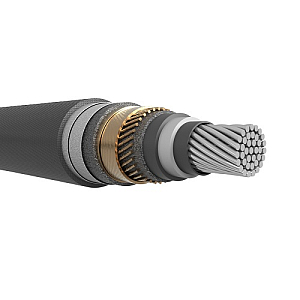

Конструкция кабеля АПвПу2г 1х240/70

1. Алюминиевая жила второго класса по ГОСТ 22483-2012. Эти жилы обладают круглой формой и плотной структурой, номинальное сечение 240 мм².
2. Экран из электропроводящей полимерной композиции толщиной 0,6 мм, которая наносится методом экструзии.
3. Изоляция провода выполнена из сшитого полиэтилена толщиной 8,5 мм.
4. Экранированный слой, нанесенный методом экструзии из электропроводящей полиэтиленовой композиции толщиной 0,6 мм, значительно повышает защитные свойства провода.
5. Обмотка провода водозащитными лентами толщиной 0,2 мм, обеспечивается дополнительная защита от влаги.
6. Медный экран из медной проволоки с диаметром от 0,8 до 2,7 мм, скрепленной медной полосой шириной 8 мм и толщиной 0,1 мм. Площадь сечения – 70 мм².
7. Слой из водозащитной синтетической ленты или электропроводящей бумаги.
8. Герметичный слой из алюмополимерной ленты толщиной 0,1 мм, наложенный с перекрытием. Этот слой обеспечивает надежную защиту и предотвращает проникновение влаги внутрь.
9. Усиленная оболочка из полимерной композиции, имеющая толщину 3,2 мм, окружает всю конструкцию, обеспечивая прочность и стабильность элементов.

Область применения кабеля АПвПу2г 1х240/70

• Стационарные силовые установки. Обеспечение энергоснабжения установок с переменным напряжением 10, 20, 35 кВ и частотой 50 Гц в сетях с изолированной, заземленной нейтралью.
• Прокладка в земле. Прокладка кабелей в земле с высокой коррозионной активностью, при высокой влажности.
• Прокладка по воздуху. Допускается прокладка кабелей по воздуху без дополнительной защиты на открытых участках. В специальных сооружениях требуется нанесение огнезащитного покрытия.
• Прокладка в воде. Используются для прокладки не только в частично затапливаемых помещениях или несудоходных водоемах, но и в судоходных с защитой от механических повреждений. Отличаются высокой герметичностью.
• Разноуровневые трассы. Допускается прокладывать кабели на трассах с различными уровнями высоты, даже в труднодоступных местах.

Технические характеристики кабеля АПвПу2г 1х240/70

• Номинальное переменное напряжение – 10, 20, 35 кВ частотой 50 Гц.
• Наружный диаметр – 35,9-42,7 мм.
• Вес 1 км – около 1578-2282 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров.
• Индуктивное сопротивление жилы – 0,17 Ом/км.
• Электрическое сопротивление жилы – 0,0754 Ом/км.
• Электрическое сопротивление экрана – 0,271 Ом/км
• Допустимый ток КЗ (1 сек) – 22,7 кА.
• Допустимый ток КЗ (1 сек) экрана – 13,4 кА
• Допустимые токовые нагрузки на воздухе – 607 А (плоскость), 531 А (треугольник).
• Допустимые токовые нагрузки в земле – 426 А (плоскость), 422 А (треугольник).
• Электрическая емкость пары – до 0,46 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 100 м, №12 – 200 м, №12а – 300 м, №14– 450 м, №16а – 700 м, №17 – 750 м, №18 – 800 м, №20 – 1350 м, №22 – 1500 м.

Кабель АПвПу2г 1х240/70 от компании РКБ

В компании РКБ можно купить кабели АПвПу2г 1х240/70 с усиленной изоляцией и оболочкой из полиэтилена. Они отличаются высокой стойкостью к различным внешним воздействиям, включая влагу, ультрафиолетовое излучение. Подходят для прокладки в грунте, воде, кабельных каналах.

Кабели марки АПвПу2г обеспечивают стабильную, безопасную передачу электроэнергии. Они соответствуют стандартам и требованиям, установленным в отрасли.
