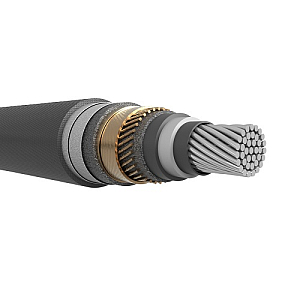

Кабель АПвПу2г 1х300/70

Кабель АПвПу2г 1х300/70 – силовой кабель с алюминиевой жилой в полиэтиленовой изоляции, с комбинированным экраном, оболочкой из усиленного полиэтилена. Используются в сетях с высоким напряжением до 10, 35 кВ. Они обладают хорошей изоляцией, высокой герметичностью, могут прокладываться в грунте, в помещениях с подтоплением, в воде.

Как выбрать кабель АПвПу2г 1х300/70

Узнайте номинальное напряжение электроустановки – 10 или 35 кВ. Убедитесь, что выбранный кабель соответствует вашим требованиям и условиям эксплуатации, проверьте допустимые значения тока нагрузки, сечение экрана, электрическое сопротивление провода и другие важные характеристики. Определите условия эксплуатации (внутри помещения, на открытом воздухе, в грунте и т.д.).

Расшифровка кабеля АПвПу2г 1х300/70

• А – жила из алюминия
• Пв – изоляция из сшитого полиэтилена.
• Пу – усиленная полиэтиленовая оболочка.
• 2г – комбинированный экран с двойной герметизацией.
• 1 – число жил.
• 300 – номинальное сечение жилы, в мм².
• 70 – сечение экрана, в мм².

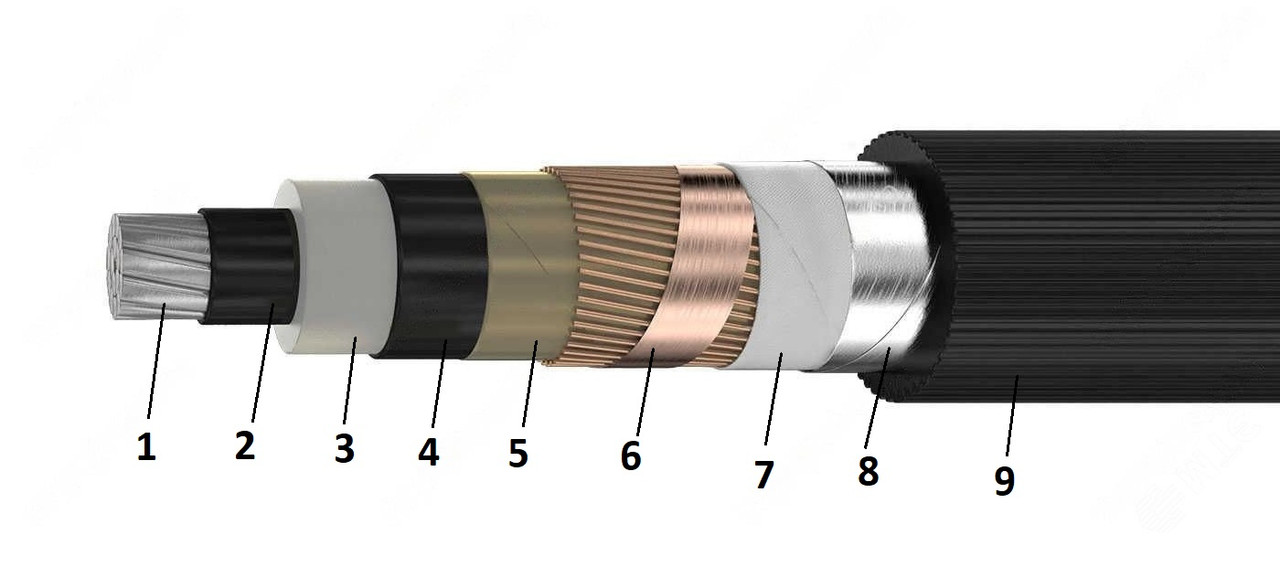

Конструкция кабеля АПвПу2г 1х300/70

1. Алюминиевая жила второго класса по ГОСТ 22483-2012 с круглым номинальным сечением 300 мм².
2. Экран по жиле, нанесенный экструзией из электропроводящей пероксидосшиваемой полимерной композиции толщиной 0,9 мм.
3. Изоляционный слой, выполненный из сшитого полиэтилена толщиной до 3,4 мм.
4. Экран из электропроводящего сшитого полиэтилена, имеющий толщину 0,6 мм, предназначен для обеспечения безопасности и защиты от внешних воздействий.
5. Обмотка из водоблокирующих электропроводящих лент общей толщиной 0,2 мм, играет важную роль в предотвращении протечек и повреждений, обеспечивая дополнительный уровень защиты.
6. Экран из медных проволок диаметром 0,9-3 мм, скрепленных медными лентами. Этот экран обеспечивает эффективную защиту от различных электромагнитных помех и имеет сечение в 70 мм².
7. Слой из электропроводящей синтетической или водоблокирующей ленты.
8. Герметизирующий слой из алюмополимерной ленты, толщина которой не менее 0,1 мм. Накладывается с перекрытием, обеспечивая дополнительную защиту от внешних воздействий.
9. Усиленная наружная оболочка из полиэтиленовой композиции толщиной 3 мм. Придает кабелю прочность и долговечность, защищая его от повреждений и внешних воздействий.

Область применения кабеля АПвПу2г 1х300/70

• Стационарные силовые установки. Предназначены для передачи и распределения электроэнергии в стационарных установках на номинальное напряжение 10, 35 кВ, обеспечивая эффективную работу сетей переменного тока с изолированной и заземленной нейтралью
• Подземная и воздушная прокладка. Подземная прокладка доступна в грунтах с высокой коррозионной активностью, где сети подвержены воздействию влаги, но требуют защиты от механических повреждений. Возможна наружная прокладка на воздухе с обеспечением надежной огнезащиты.
• Прокладка в воде. Подходят для прокладки в сырых помещений или в условиях частичного затопления, а также на дне судоходных и несудоходных водоемов, искусственных бассейнов. При прокладке в судоходных водоемах предусматривается защита от механических воздействий.
• Разноуровневые кабельные трассы. Возможность прокладки кабелей в трассах различной высоты позволяет создавать трассы высокой сложности без ограничений. Обеспечивается стабильная передача данных даже в самых экстремальных условиях эксплуатации.

Технические характеристики кабеля АПвПу2г 1х300/70

• Номинальное переменное напряжение – 10, 35 кВ частотой 50 Гц.
• Наружный диаметр – около 38.1-39,8 мм.
• Вес 1 км – около 1813-2205 кг.
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 15 наружных диаметров.
• Индуктивное сопротивление жилы – 0,167 Ом/км.
• Электрическое сопротивление жилы – 0,0601 Ом/км.
• Электрическое сопротивление экрана – 0,271 Ом/км.
• Допустимый ток КЗ (1 сек) – 28,2 кА.
• Допустимый ток КЗ (1 сек) экрана – 13,4 кА
• Допустимые токовые нагрузки на воздухе – 693 А (плоскость), 609 А (треугольник).
• Допустимые токовые нагрузки в земле – 477 А (плоскость), 476 А (треугольник).
• Электрическая емкость пары – до 0,51 нФ/км.
• Длина кабеля при намотке на барабан – №10 – 100 м, №12 – 200 м, №12а – 250 м, №14– 400 м, №16а – 650 м, №17 – 650 м, №18 – 750 м, №20 – 1200 м, №22 – 1350 м.

Кабель АПвПу2г 1х300/70 от компании РКБ

В компании РКБ можно купить кабели АПвПу2г 1х300/70 для подключения стационарных сетей напряжением 10, 35 кВ. Они отличаются высокой герметичностью, надежностью, имеют медный экран сечением 70 мм², могут прокладываться в сложных условиях.

Кабели марки АПвПу2г соответствуют всем необходимым стандартам качества и безопасности, обеспечивая надежную передачу электроэнергии.
