Кабель АПвПу2г 3х240

Кабель АПвПу2г 3х240 — трехжильный кабель с медными токопроводящими жилами в изоляции и оболочке из полиэтилена. Они предназначены для передачи электроэнергии в стационарных установках, могут прокладываться в затопленных помещениях, под водой, в земле. Изделия отличаются высокой надежностью, герметичностью, низким выделением дыма, газа при горении.

Как выбрать кабель АПвПу2г 3х240

Сечение 3х240 означает, что кабель имеет три жилы с сечением 240 мм². Убедитесь, что это сечение соответствует расчетной нагрузке и требованиям по току для вашего оборудования. Оцените условия, в которых будет использоваться провод – температуру, влажность, наличие химических веществ и механических воздействий. Рассчитайте необходимую длину кабеля с учетом возможных потерь напряжения.

Расшифровка кабеля АПвПу2г 3х240

• А – алюминиевые токопроводящие жилы
• Пв – полиэтиленовая изоляция (из сшитого полиэтилена).
• Пу – оболочка из полиэтилена, усиленная.
• 2г – герметизация водонепроницаемой лентой поверх экрана, в продольном направлении – алюмополимерной лентой.
• 3 – число жил.
• 240 – номинальное сечение жилы, в мм².

Затем указывается сечение медного экрана.

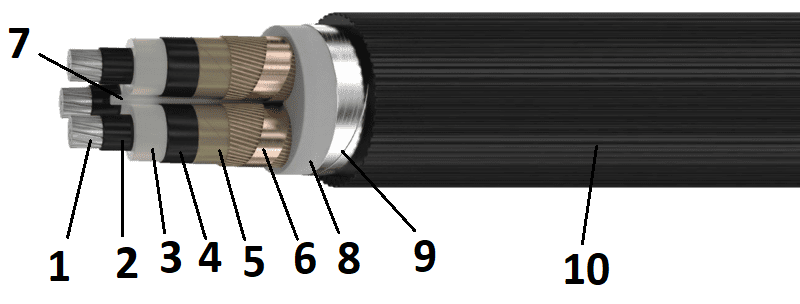

Конструкция кабеля АПвПу2г 3х240

1. Уплотненные алюминиевые жилы круглой формы, второго класса по ГОСТ 22483-2012. Номинальное сечение жил 240 мм². У всех жил равное сечение.
2. Экран по жиле, наложен экструзией из электропроводящей полимерной композиции. Толщина – 0,6 мм.
3. Изоляция из пероксидосшиваемого полиэтилена. Толщина – 3,4-8,5 мм. Изолированные жилы скручены в сердечник
4. Экран, нанесенный методом экструзии из электропроводящей полиэтиленовой композиции толщиной 0,6 мм. Существенно повышает защитные свойства провода.
5. Разделительный слой – водозащитные ленты толщиной 0,2 мм, обеспечивают дополнительную влагозащиту.
6. Медный экран по жиле из медной проволоки диаметром от 0,7 до 1,8 мм, скрепленной медной лентой шириной 8 мм и толщиной 0,1 мм. Площадь сечения – 25-120 мм².
7. Сердечник из невулканизированной резы или ПВХ пластиката, вокруг которого расположены токопроводящие жилы скручены в сердечник.
8. Поясная изоляция из невулканизированной резины или ПВХ пластиката высокой наполненности, наложена с заполнением промежутков между скрученными жилами. Толщина изоляции – 1,8 мм.
9. Разделительный слой – алюмополимерные ленты толщиной 0,2 мм.
10. Оболочка из полимерной композиции, увеличенной толщины или усиленная продольными ребрами. Толщина – 3,6 мм.

Область применения кабеля АПвПу2г 3х240

• Стационарные силовые установки. Устройства предназначены для обеспечения электрической энергией переменным напряжением электроустановок стационарного типа 10, 20, 35 кВ и частотой 50 Гц в сетях с изолированной, заземленной нейтралью.
• Прокладка в земле. Кабели могут протягиваться в траншеях, в грунте с разной коррозионной активностью, во влажной почве. Изделия защищены от коррозии, механических повреждений.
• Прокладка по воздуху. Могут протягиваться на воздухе, открытых участках, в специальных сооружениях, но требуется нанесение огнезащитного покрытия.
• Подводная прокладка. Допускается протяжка в воде, в сырых и затапливаемых помещениях, в несудоходных водоемах, в судоходных с защитой от механических повреждений.
• Разноуровневые трассы. Конструкция кабеля позволяет прокладывать их в труднодоступных местах, по трассам без ограничения по уровню.

Технические характеристики кабеля АПвПу2г 3х240

• Номинальное переменное напряжение – 10, 20, 35 кВ частотой 50 Гц.
• Наружный диаметр – 74,4-77,7 мм.
• Сечение экрана – от 25 до 120 мм².
• Температура эксплуатации – от -60 до +50°С.
• Температура монтажа без нагрева – не ниже -20°С.
• Допустимый рабочий нагрев – до +90°С.
• Нагрев в режиме перегрузки – до +130°С.
• Максимальный нагрев жил при токе КЗ – до +250°С.
• Предельная температура медного экрана при КЗ – до +350°С.
• Максимальный монтажный радиус – 12 наружных диаметров.
• Индуктивное сопротивление жилы – 0,17 Ом/км.
• Электрическое сопротивление жилы – 0,0754 Ом/км.
• Электрическое сопротивление экрана – 0,271 Ом/км
• Допустимый ток КЗ (1 сек) – 22,7 кА.
• Допустимый ток КЗ (1 сек) экрана – 13,4 кА
• Допустимые токовые нагрузки – 441 А (воздух), 392 А (земля).
• Электрическая емкость пары – до 0,46 нФ/км.
• Усилия натяжения – до 30 Мпа.
• Длина кабеля при намотке на барабан – №14 – 150 м, №16а – 200 м, №17 – 200 м, №18 – 250 м, №20 – 44 м, №22 – 1500 м.

Кабель АПвПу2г 3х240 от компании РКБ

В компании РКБ можно купить кабели АПвПу2г 3х240 для прокладки в электрических сетях с номинальным напряжением до 10, 20, 35 кВ переменного тока. Они отвечают требованиям ГОСТ, подходят для подключения промышленного оборудования, электрические машины и других устройств, требующих надежного и стабильного электроснабжения.

Кабели марки АПвПу2г могут прокладываться по дну водоемов, в сырых и затапливаемых помещениях. Они устойчивы к внешним воздействиям, перепадам температуры, обеспечивают надежную передачу электрического сигнала.
