Кабель АПвВГнг-LS в Санкт-Петербурге

АПвВГнг-LS – силовые кабели с алюминиевыми жилами, помещенные в изоляцию из сшитого полиэтилена. Они предназначены для подключения электроустановок с номинальным переменным напряжением 1 кВ частотой 50 Гц, не имеют защитного покрова, поэтому нуждаются в защите от механических повреждений и растягивающих усилий.

Кабели могут применяться при прокладке скрытых коммуникаций, в кабельных каналах, лотках и сооружениях, в помещениях. Они могут протягиваться по вертикальным, наклонным участкам без ограничения разницы уровней трассы.

Как выбрать кабель АПвВГнг-LS

При выборе продукции нужно принимать во внимание сечение и количество токопроводящих жил, максимальный ток нагрузки, сопротивление изоляции и другие параметры. Важно знать номинальное переменное напряжение подключаемой электроустановки, условия эксплуатации и монтажа.

Расшифровка кабеля АПвВГнг-LS

• А – алюминиевые токопроводящие жилы.
• Пв – изоляция из сшитого полиэтилена (ПЭ).
• В – оболочка из ПВХ пластиката пониженной пожарной опасности.
• Г – «голый», защитный покров отсутствует.
• нг – не распространяет горения горение при пучковой прокладке с учетом общего объема горючей нагрузки кабелей.
• LS – низкое выделение дыма и газов при горении или тлении.

После буквенной маркировки указывается цифровая, обозначающая количество токопроводящих жил и их сечение.

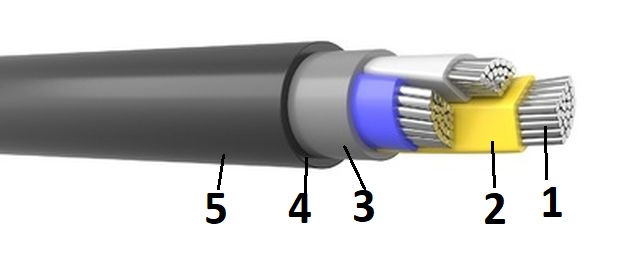

Конструкция кабеля АПвВГнг-LS

1. Медные токопроводящие жилы – однопроволочные и многопроволочные, 1и 2 класса по ГОСТ22483, круглой и секторной формы.

Сечение:

• однопроволочные круглые – от 2,5 до 50 мм²;
• однопроволочные круглые – от 70 до 300 мм² для одно- и двухжильных кабелей;
• однопроволочные секторные – от 25 до 400 мм²;
• многопроволочные круглые – от 25 до 35 мм²;
• многопроволочные круглые уплотненные – от 70 до 1000 мм² для одно- и двухжильных кабелей;
• многопроволочные секторные – от 25 до 400 мм².

У многожильных кабелей все жилы равного сечения. У четырехжильных изделий одна жила (заземляющая или нулевая) может быть меньшего диаметра.

2. Изоляция из силальносшитого полиэтилена, номинальной толщиной от 0,7 до 2,8 мм. Маркировка – цветовая или цифровая в соответствии с ГОСТ 31996-2012. Кодировка цветом может быть сплошной или продольными полосами шириной более 1 мм. Нулевая жила – синяя, заземления – зелено-желтая. Скрутка - изолированные жилы кабелей скручены в сердечник вокруг жгута из ПВХ пластиката или невулканизированной резины.
3. Заполнение внутренних и наружных промежутков между скрученными изолированными жилами – из мелонаполненной невулканизированной резиновой смеси или из ПВХ пластиката. Придает круглую форму проводнику.
4. Поясная изоляция - лента из нетканого полотна, из ПВХ пластиката пониженной пожароопасности, толщиной от 1 до 1,6 мм.
5. Внешняя оболочка из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма и газа при тлении и горении. Толщина – от 1,4 до 3 мм.

Область применения кабеля АПвВГнг-LS

• Подключение стационарных установок. Предназначены для систем передачи и распределения электроэнергии с номинальным переменным напряжением 1 кВ частотой 50 Гц с заземленной нейтралью.
• Кабельные сооружения без механических нагрузок, растягивающих усилий. Могут применяться в скрытых коммуникациях, специальных лотках и каналах, туннелях, в помещениях.
• Разноуровневые трассы. Кабельные трассы могут прокладываться по вертикальным, горизонтальным и наклонным участкам.
• Открытые сооружения. Кабели могут прокладываться в открытых кабельных сооружениях, наружных электроустановках с учетом объема горючей нагрузки.

Технические характеристики кабеля АПвВГнг-LS

• Номинальное напряжение – 1 кВ частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж возможен при температуре не ниже -15°С.
• Длительно-допустимый нагрев жил – при эксплуатации до +90°С.
• Максимальный нагрев жил в режиме перегрузки – до +130°С. Режим перегрузки – до 8 часов, за весь срок службы - 1000 часов.
• Предельная температура при коротком замыкании – до +250°С в течение 4 секунд.
• Максимальная температура токопроводящих жил – до +400°С.
• Сопротивление изоляции – не менее 150 МОм*км.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Строительная длина – от 200 до 450 м
• Допустимые усилия при протяжке кабеля по трассе – 50 Н/мм².
• Климатическое исполнение – УХЛ и У, категория 1 и 2 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.5.4.

ГОСТ АПвВГнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля АПвВГнг-LS

• АПвПГ – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в полиэтиленовой оболочке, без защитного покрова.
• АПвВГз – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, с заполнением.
• АПвВГнг(А) – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке.
• АПВГнг(А)-LS – с алюминиевыми жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова, не распространяет горение при пучковой прокладке, с низким выделением дыма и газа при тлении.
• АПВГ-П – плоские, с алюминиевыми жилами, в изоляции из полиэтилена, в ПВХ оболочке, без защитного покрова.
• АПвВнг(А) – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, не распространяют горение при пучковой прокладке.
• АПвВГ – с алюминиевыми жилами, в изоляции из сшитого полиэтилена, в ПВХ оболочке, без защитного покрова.

Производители кабеля АПвВГнг-LS

• Кавказкабель
• КАМСКИЙ КАБЕЛЬ
• Кирскабель
• Рыбинсккабель
• Сарансккабель
• ТОМСККАБЕЛЬ
• Ункомтех
• ЭКСПЕРТ КАБЕЛЬ
• Эм-кабель

Кабель АПвВГнг-LS от компании РКБ

В компании РКБ можно купить кабели АПвВГнг-LS с разным сечением токопроводящих жил. Все изделия сертифицированы, соответствуют действующим нормативом, прошли заводские испытания предельным напряжением, на сопротивление изоляции и т.п.

Кабели марки АПвВГнг-LS отличаются надежностью, долговечностью, низким выделением дыма и газа при горении, тлении. Они могут применяться в пожароопасных зонах, в открытых и закрытых кабельных сооружениях. Рассчитаны на напряжение сети до 1 кВ.
