Кабель АсВВГнг-П в Санкт-Петербурге

АсВВГнг-П – силовой кабель c токопроводящими жилами из алюминиевого сплава с изоляцией и оболочкой из поливинилхлоридного пластиката низкой горючести. Он может применяться в системах с переменным напряжением 0,66 и 1 кВ частотой 50 Гц.

Изделия отличаются гибкостью, могут выдерживать более 15 перегибов на заданный радиус, имеют плоский профиль сечения. Они используются при прокладке электросетей в кабельных сооружениях, щитовых линий электропередач.

Как выбрать кабель АсВВГнг-П

При выборе кабеля нужно учитывать размер сечения токопроводящих жил и их количество – от этого зависит допустимая токовая нагрузка. Берется в расчет номинальное напряжение подключаемой электроустановки, условия эксплуатации и монтажа продукции – рабочая и монтажная температура, радиус гибка, возможность прокладки по разноуровневой трассе.

Расшифровка кабеля АсВВГнг-П

• Ас – жилы выполнены из алюминиевого сплава.
• В – изоляция из поливинилхлоридного пластиката пониженной пожарной опасности.
• В – наружная оболочка из поливинилхлоридного пластиката пониженной пожарной опасности.
• Г – защитный покров отсутствует.
• нг – не распространяет горение, может прокладываться во взрывоопасных зонах не в пучках.
• П – плоский профиль.

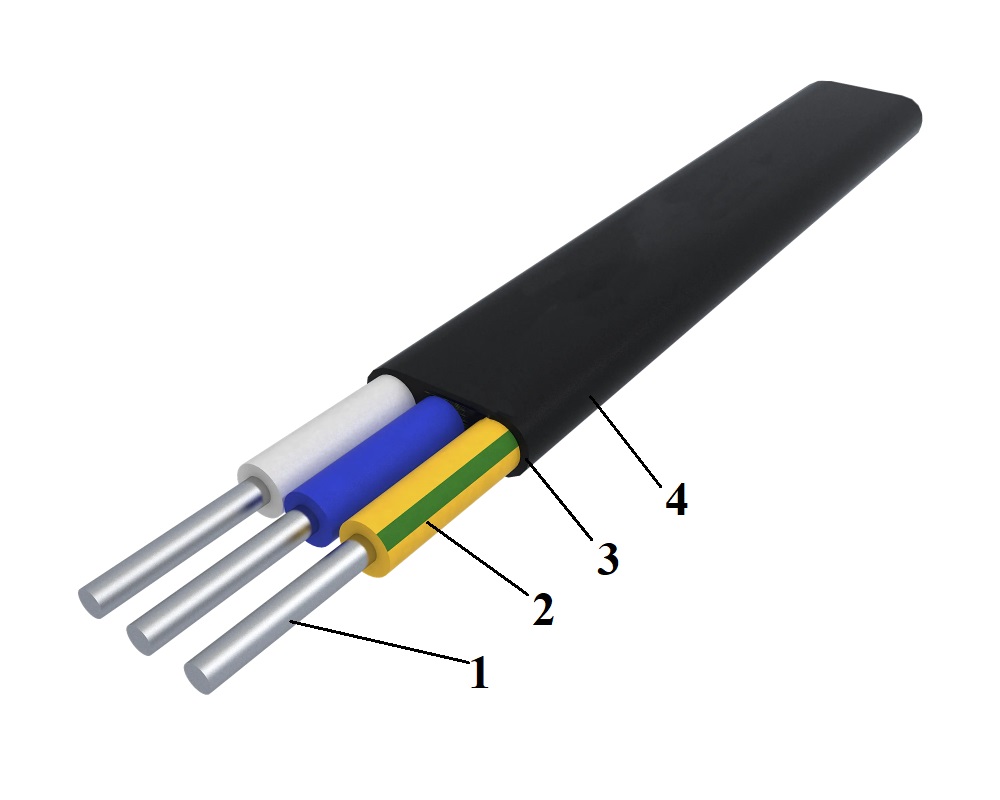

Конструкция кабеля АсВВГнг-П

1. Жилы – алюминиевый сплав, одно проволочные или многопроволочные, соответствующие 1 или 2 классу по ГОСТ 22483-2012. Число жил – от 1 до 5. Номинальное сечение от 2,5 до 240 мм2. У всех жил равное сечение.
2. Изоляция – ПВХ пластикат низкой пожарной опасности, толщиной от 0,6 до 0,9 мм. Изолированные жилы имеют цветовую маркировку, нулевые жилы - синие, жилы заземления - двухцветные, зелено-желтые. Маркировка – сплошным цветом или продольными полосами шириной от 1 мм. Изолированные жилы расположены в одной плоскости параллельно друг другу.
3. Внутренняя оболочка – ПВХ пластикат низкой горючести, номинальной толщиной 1,4-1,5 мм.
4. Наружная оболочка – поливинилхлоридный пластикат пониженной пожарной опасности.

Область применения кабеля АсВВГнг-П

• Подключение стационарных установок напряжением 0,66 и 1 кВ. Используется в электротехнике и энергетике, при прокладке щитовых линий электропередач.
• Одиночная прокладка. Групповая возможна в электроустановках в помещениях без постоянного пребывания и наличия скопления техники, при применении средств огнезащиты.
• Внутренняя прокладка. Могут прокладываться в кабельных сооружениях, в различных помещениях, во внутренних электроустановках.
• Разноуровневые трассы. Изделия могут применяться на трассах со значительными перепадами высот.
• Объекты атомной энергетики 3 и 4 класса.
• Электрические сети с заземленной или изолированной нейтралью. Длительность работы в режиме однофазного КЗ – до 8 часов. Суммарно – до 125 часов.

Технические характеристики кабеля АсВВГнг-П

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Диапазон рабочей температуры – от -50 до +50°С.
• Относительная влажность при температуре +35°С – до 98%.
• Монтажная температура – не ниже -15°С.
• Длительно допустимая температура на жилах – до +70°С.
• Температура режима перегрузки – до +90°С. Длительность – не более 8 часов.
• Предельно допустимая температура жилы кабеля при КЗ – до +160°С.
• Температура по условию невозгорания при КЗ – до +350°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных.
• Климатическое исполнение – 1, 5 УХЛ по ГОСТ 15150.
• Срок эксплуатации – 30 лет.
• Допустимая токовая нагрузка на воздухе – от 21 до 50 А.
• Электрическое сопротивление 1 км жилы при температуре до +20°С – от 1,91 до 12,1 у однопроволочных сечением до 16 мм, от 0,253 до 1,2 Ом у многопроволочных при сечении до 120 мм.

ГОСТ АсВВГнг-П

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля АсВВГнг-П

• АсВВГ-П – с жилами из алюминиевого сплава, в изоляции и оболочке из ПВХ пластиката, без защитного покрова, для одиночной прокладки, плоский профиль.
• АсВВГнг(А) – с жилами из алюминиевого сплава, в изоляции и оболочке из ПВХ пластиката, без защитного покрова, не распространяет горение при пучковой прокладке.
• АсВВГнг(А)-П – с жилами из алюминиевого сплава, в изоляции и оболочке из ПВХ пластиката, без защитного покрова, не распространяет горение при пучковой прокладке, плоский профиль.
• АВВГ-Пнг-LS – с алюминиевыми жилами, с изоляцией и оболочкой из ПВХ пластиката, без защитного покрова, с низким выделением дыма и газа при тлении, не распространяет горение, плоский профиль.

Производители кабеля АсВВГнг-П

• КАМСКИЙ КАБЕЛЬ

Кабель АсВВГнг-П от компании РКБ

Компания РБК предлагает большой выбор силовых кабелей марки АсВВГнг-П с разным сечением токопроводящих жил. Все изделия проходят многоступенчатый контроль качества, заводские испытания предельным напряжением, на сопротивление изоляции и т.п. Качество продукции подтверждается сертификатами.

У нас можно купить кабели АсВВГнг-П с жилами из алюминиевого сплава, отличающиеся прочностью, гибкостью, надежностью, возможностью прокладки на сложных трассах с разным уровнем.
