Кабель АВБШв купить в Санкт-Петербурге
Кабель силовой бронированный АВБШв относится к маркам с алюминиевыми жилами и изоляцией из ПВХ-пластиката на напряжение 0,66 и 1 кВ. От обычного АВВГ его отличают два слоя поверх сердечника, броня из стальных оцинкованных лент и наружный шланг из поливинилхлорида. Броня принимает механические нагрузки, поэтому марку прокладывают прямо в траншее, без защитной трубы или короба.
Кабель силовой с алюминиевыми жилами АВБШв применяют в стационарных установках для передачи и распределения электроэнергии. Алюминий дешевле меди и легче, и на крупных сечениях разница в стоимости барабана заметна сразу.
Расшифровка маркировки АВБШв
Буквы в названии описывают конструкцию от жилы к наружному слою:
-
А – алюминиевая токопроводящая жила
-
В – изоляция из ПВХ-пластиката
-
Б – броня из двух оцинкованных стальных лент
-
Шв – защитный шланг из ПВХ-пластиката поверх брони
Медные исполнения той же конструкции записываются без первой буквы, как ВБШв.
АВБбШв и АВБШв – две записи одной марки
Обе формы встречаются в прайсах, и покупатели нередко считают их разными изделиями. Разница историческая. По ГОСТ 16442-80 в обозначении стояла строчная «б», которая указывала на отсутствие подушки под броней, отсюда запись АВБбШв. Действующий ГОСТ 31996-2012 сделал внутреннюю оболочку обязательным элементом конструкции, буква потеряла смысл, и в стандарте осталась форма АВБШв. Сверять нужно не написание, а строку с ГОСТ или ТУ в паспорте партии.
Индексы жил и исполнений
После сечения в обозначении указывают конструкцию жилы, например АВБШв ок или АВБШв мс:
-
ок – однопроволочная круглая
-
ос – однопроволочная секторная
-
мк – многопроволочная круглая
-
мс – многопроволочная секторная
Однопроволочные жилы жестче и сохраняют форму в лотке, многопроволочные проще разделывать и заводить в муфту. Скобки показывают назначение жил, где (N) относится к нулевой рабочей, а (N, PE) к нулевой и защитной, а полная запись выглядит как АВБШв 4х10ок(N)-0,66кВ. Кабель АВБШв 1 кВ отличается более толстой изоляцией, в прайсах его пишут и как АВБШв-1, климатические индексы пишутся последними, ХЛ для севера и Т для тропиков.
Конструкция и характеристики кабеля АВБШв

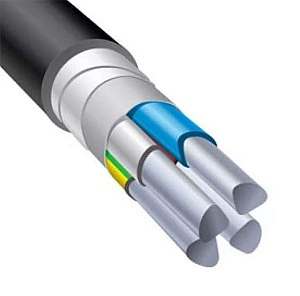

Сердечник собирается послойно. Алюминиевые жилы 1 или 2 класса по ГОСТ 22483 изолируются ПВХ-пластикатом, толщина которого растет вместе с сечением, от 1,0 мм на сечениях до 16 мм² до 1,4 мм на 50 мм². Промежутки между жилами заполняются пластикатом, чтобы сердечник вышел круглым. Поверх накладывается внутренняя оболочка, на нее броня из двух стальных лент, и завершает конструкцию наружный шланг.
Нулевая жила выделяется синим цветом, заземляющая зелено-желтым, фазные окрашены в серый, коричневый и черный.
| Параметр | Значение |
|---|---|
| Номинальное напряжение | 0,66 и 1 кВ, 50 Гц |
| Число жил | 1–5 |
| Сечение жил | 1,5–240 мм² |
| Длительно допустимая температура жил | +70 °C |
| Температура жил в режиме перегрузки | +90 °C |
| Температура жил в режиме КЗ | +140 °C, не дольше 4 секунд |
| Температура эксплуатации | От −50 до +50 °C |
| Прокладка без подогрева | Не ниже −15 °C |
| Радиус изгиба | 7,5 наружных диаметров у многожильных, 10 у одножильных |
| Допустимое тяжение | 50 Н на мм² сечения жилы |
| Класс пожарной опасности | О1.8.2.5.4 |
| Срок службы | 30 лет |
Наружный диаметр АВБШв стандарт не нормирует, его задают технические условия завода. Влияют число жил, сечение, напряжение и форма жилы, причем последняя меняет цифру ощутимо. Секторные жилы складываются в сердечник плотнее круглых, поэтому исполнение 4х120мс выходит тоньше, чем 4х120ок того же производителя. Для расчета лотков и сальниковых вводов проверяйте диаметр в паспорте партии.
Допустимые токи многожильных кабелей с алюминиевыми жилами по ГОСТ 31996-2012 рассчитаны для воздуха +25 °C и грунта +15 °C на глубине 0,7 м:
| Сечение жилы, мм² | На воздухе, А | В земле, А |
|---|---|---|
| 16 | 67 | 77 |
| 25 | 87 | 102 |
| 35 | 106 | 123 |
| 50 | 126 | 143 |
| 70 | 161 | 178 |
| 95 | 197 | 214 |
| 120 | 229 | 244 |
| 150 | 261 | 274 |
| 185 | 302 | 312 |
| 240 | 359 | 363 |
Для пятижильных кабелей и четырехжильных с нагрузкой во всех жилах табличные значения умножаются на 0,93.
Для чего нужен кабель АВБШв
Броня определяет область применения. Стальные ленты принимают давление грунта, удары лопаты и нагрузку от подвижек почвы, поэтому АВБШв прокладывают там, где небронированной марке понадобилась бы труба:
-
в земле – траншеи между подстанциями, цехами и отдельно стоящими зданиями
-
в кабельных сооружениях – туннели, каналы, коллекторы
-
в производственных помещениях – цеха, насосные, котельные
-
на открытом воздухе – эстакады, наружные стены, опоры
-
во взрывоопасных зонах классов B-Iб, B-Iг, B-II и B-IIa – одиночной прокладкой
Разность уровней на трассе не ограничивается, поэтому вертикальные и наклонные участки допустимы. Сети могут быть с заземленной и с изолированной нейтралью.
У одножильных исполнений в сетях переменного тока есть ограничение. ГОСТ 31996-2012 не допускает для них броню из стальных лент, потому что магнитное поле одиночной фазы наводит в стали токи и нагревает ее. Трехфазную линию поэтому собирают из многожильных исполнений.
Можно ли прокладывать АВБШв в дом
Ввод в частный дом бронированным кабелем встречается часто. В этом случае трасса проходит в траншее и заходит в здание через гильзу в фундаменте, а броня защищает линию на всем подземном участке.
Но нужно помнить, что класс пожарной опасности О1.8.2.5.4 означает, что кабель не распространяет горение только в одиночной прокладке, и для пучка внутри здания нужна марка с индексом нг. Второе ограничение касается сечения, поскольку алюминиевые жилы тоньше 16 мм² для питающих линий зданий не применяются.
Кабель АВБШв ГОСТ 31996-2012 и смежные стандарты
Кабель марки АВБШв выпускается по ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ». Отдельные исполнения заводы делают по собственным техническим условиям, например по ТУ 16.К71-310-2004.
Конструкция опирается и на смежные стандарты:
-
ГОСТ 22483 – токопроводящие жилы, их классы и сопротивление
-
ГОСТ 23286-78 – нормы толщин изоляции и оболочек
-
ГОСТ 31565-2012 – класс пожарной опасности
-
ГОСТ 15150-69 – климатические исполнения
Соответствие подтверждает сертификат и паспорт качества на партию. Если в документах указаны только ТУ, параметры сверяют с ними, поскольку завод вправе отступить от гостовских значений диаметра и массы.
Как выбрать кабель АВБШв
В первую очередь выбор определяется условиями прокладки, дальше проверяют электрические параметры:
-
число жил – четыре для трехфазной линии с нулевым проводником, пять для схемы с раздельными N и PE
-
сечение – по расчетному току и способу прокладки
-
напряжение – 0,66 кВ для сетей 380/220 В, 1 кВ для линий с запасом по изоляции
-
конструкция жилы – однопроволочная или многопроволочная, круглая или секторная
-
исполнение – обычное, ХЛ для севера, нг для групповой прокладки внутри зданий
На длинной трассе сечение дополнительно проверяют по падению напряжения. В одной траншее с другими линиями допустимый ток снижается из-за взаимного нагрева, и поправочный коэффициент задает проект.
Цена и покупка кабеля АВБШв
Купить кабель АВБШв можно оптом и в розницу, отрезом нужной длины или на барабане. В каталоге РКБ представлены позиции заводов Камский кабель, Севкабель, Москабель, Рыбинсккабель, Кавказкабель, Томсккабель, Цветлит, Эм-кабель, Энергокабель и других производителей, в четырех- и пятижильных исполнениях на 0,66 и 1 кВ.
Цена за метр кабеля АВБШв определяется следующими факторами:
-
сечение и число жил
-
производитель
-
объем заказа – отрез или барабан, розница или опт
-
биржевая стоимость алюминия на момент отгрузки
Часть позиций продается по акции. Стоимость и остаток менеджер подтверждает на день обращения, а если нужного маркоразмера нет на складе, подбирает аналог того же сечения от другого завода. Доставка выполняется по России и ЕАЭС, каждая партия сопровождается сертификатом и паспортом качества, документы оформляются по ЭДО.
