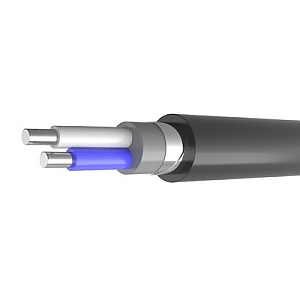

Кабель АВБбШвнг в Санкт-Петербурге

АВБбШвнг – кабели с алюминиевыми жилами в изоляции из ПВХ пластиката. Они используются для прокладки стационарных электросистем номинальным переменным напряжением 0,66 и 1 кВ частотой 50 Гц. Имеют защитную броню из стальных оцинкованных лент, защищающую изделия от механических воздействий и нагрузок.

Кабели могут прокладываться по разноуровневым трассам, эксплуатироваться в районах с умеренным и холодным климатом. Допускается протяжка в помещении и на открытом воздухе, на высоте до 4300 метров над уровнем моря, во взрывоопасных зонах.

Как выбрать кабель АВБбШвнг

При выборе кабеля АВБбШвнг нужно учитывать напряжение подключаемой электроустановке, правильно выбрать число и сечение токопроводящих жил – от этого зависит максимальный ток нагрузки изделия. Также требуется рассчитать строительную длину, принять во внимание температуру эксплуатации продукции, условия монтажа и окружающей среды.

Расшифровка кабеля АВБбШвнг

• А – алюминиевые жилы.
• В – изоляция из поливинилхлоридного пластиката пониженной горючести.
• Бб – броня из двух стальных оцинкованных лент без подушки под броней, которая является внутренней частью защитного покрова.
• Шв – защитный покров из выпрессованного ПВХ пластиката пониженной горючести.
• нг – не распространяет горение, может применяться в пожароопасных местах.

После аббревиатуры АВБбШвнг идет числовая маркировка, обозначающая число жил и их сечение.

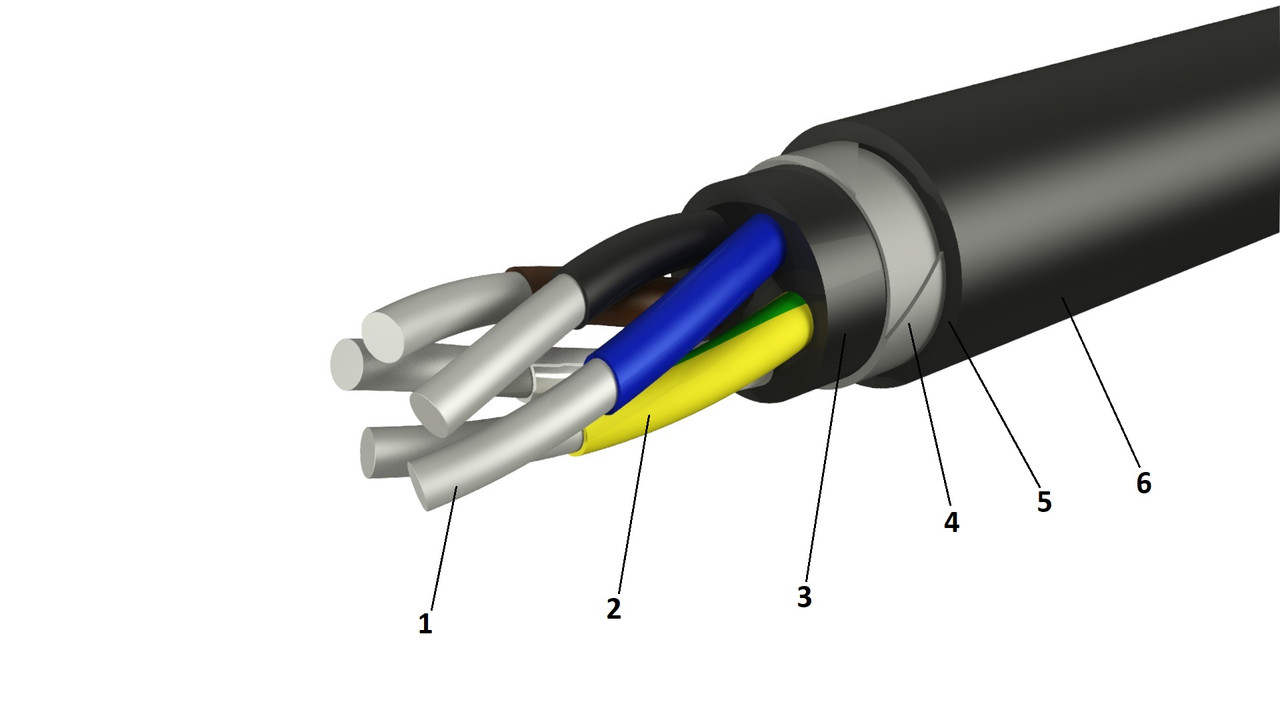

Конструкция кабеля АВБбШвнг

1. Жилы – алюминиевые, одно- и многопроволочные, класс – 1 и 2 по ГОСТ 22483. Число жил – от 1 до 5. Однопроволочные жилы круглой формы выпускаются сечением от 2,5 до 240 мм², многопроволочные – от 25 до 1000 мм². Жилы секторной формы имеют сечение от 25 до 400 мм².

   Жилы имеют одинаковое сечение. В четырехжильных проводах нулевая или заземляющая жила может быть меньшего размера – от 16 до 185 мм² при сечении основной жилы от 25 до 400 мм²

2. Изоляция – поливинилхлорид низкой горючести. Изолированные жилы имеют цветовую или цифровую маркировку. Цифровая допускается для жил сечением более 70 мм². Цветовая может быть сплошным цветом или в виде продольной ленты шириной более 1 мм в соответствии с ГОСТ 31996. У нулевой жилы синий цвет, заземляющая – двухцветная, желто-зеленая. Цвета жил – белая или жёлтая, синяя или зелёная, красная или малиновая, коричневая или чёрная.
3. Заполнение промежутков между изолированными жилами выполняется поливинилхлоридным пластикатом. Придает изделию круглую форму.
4. Броня – две стальные оцинкованные ленты. Обеспечивает защиту от механических повреждений и нагрузок.
5. Поясная изоляция из ПВХ лент.
6. Защитная оболочка – шланг из ПВХ пластиката низкой горючести.

Область применения кабеля АВБбШвнг

• Стационарные электротехнические установки. Передача и распределение электроэнергии в системах с номинальным напряжением до 1 кВ частотой 50 Гц.
• Наклонные и горизонтальные трассы. Кабели могут прокладываться по разноуровневым трассам, протягиваться по вертикальным участкам. Высота над уровнем моря – до 4300 метров.
• Электрические сети с заземленной или изолированной нейтралью. Длительность работы при КЗ на землю – не более 8 часов. Общая продолжительность – 125 часов за год.
• Прокладка электрических сетей внутри зданий и на открытом воздухе. Могут применяться для прокладки в открытых кабельных сооружениях с учетом объема горючей нагрузки кабелей. Допускается прокладка в наружных электроустановках, в трубах, в траншеях на отдельных участках кабельной трассы без растягивающих усилий.
• Места с опасностью механических повреждений. Кабели могут прокладываться в зонах, где при эксплуатации возможны риски повреждения.
• Взрывоопасные зоны. Допускается одиночная прокладка кабеля в помещениях B-Iб, B-Iг, B-II, B-IIa, в пожароопасных помещениях.

Технические характеристики кабеля АВБбШвнг

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С. Монтаж без предварительного нагрева возможен при температуре окружающей среды не ниже -15°С.
• Допустимый нагрев токопроводящих жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +80°С. Длительность – 8 часов в течение суток. Допускается перегрузка 15% от номинального тока нагрузки продолжительностью не более 6 часов в сутки в течение 5 суток.
• Нагрев жил при коротком замыкании – до +160°С в течение 4 секунд.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Строительная длина – от 200 до 450 метров.
• Класс пожарной безопасности – П1б.8.2.5.4.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Прочность изоляции и оболочки при разрыве – не менее 12,5 Н/мм.

ГОСТ АВБбШвнг

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АВБбШвнг

• АВБВнг – с алюминиевыми жилами, ПВХ изоляцией и оболочкой низкой горючести, броней из стальных лент, не распространяет горение.
• АВБбШвнг-LS – с алюминиевыми жилами, изоляцией из ПВХ пластиката пониженной горючести, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного поливинилхлорида низкой горючести, не распространяет горение. Низкие показатели выделения дыма и газа при тлении.
• АВБбШп – с алюминиевыми жилами, изоляцией из ПВХ пластиката, с броней из стальных лент, без подушки, с защитным шлангом из сшитого полиэтилена.
• АВБбШпз – с алюминиевыми жилами, изоляцией из ПВХ пластиката, с броней из стальных лент, без подушки, с защитным шлангом из сшитого полиэтилена, с заполнением.
• АВБбШвнгз – с алюминиевыми жилами, изоляцией из ПВХ пластиката, с броней из двух оцинкованных лент, без подушки, с защитным шлангом из выпрессованного поливинилхлорида низкой горючести, с заполнением, не распространяет горение.

Производители кабеля АВБбШвнг

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• КАМСКИЙ КАБЕЛЬ
• МКЗ
• Рыбинсккабель
• Сарансккабель
• ЭЛПРОМ
• Эм-кабель
• Энергокабель

Кабель АВБбШвнг от компании РКБ

Компания РКБ предлагает большой выбор кабелей с алюминиевыми токопроводящими жилами. У нас можно купить кабели АВБбШвнг с разным сечением. Все изделия прошли заводской контроль качества, соответствуют требованиям действующих нормативных стандартов.

Кабели марки АВБбШвнг отличаются высокой надежностью, безопасностью. Они оснащаются защитной броней, могут применяться в местах с риском механических нагрузок. Прокладываются в закрытых и открытых кабельных сооружениях без учета разности уровней трассы.
