Кабель АВБбШвнг-LS в Санкт-Петербурге

Кабель АВБбШвнг-LS – продукция с алюминиевыми токопроводящими жилами в поливинилхлоридной изоляции. Они оснащены защитным покровом, не распространяют горение, отличаются низкими показателями выделения дыма и огня при тлении.

Изделия могут прокладываться по трассам с разным уровнем, предназначены для подключения стационарных систем с номинальным напряжением 0,66 и 1 кВ частотой 50 Гц.

Как выбрать кабель АВБбШвнг-LS

При выборе кабелей АВБбШвнг-LS нужно учитывать номинальное напряжение установки, максимальный ток нагрузки, который зависит от сечения токопроводящих жил и их количества. Требуется определить температурные режимы эксплуатации продукции, монтажные условия.

Расшифровка кабеля АВБбШвнг-LS

• А – алюминиевые токопроводящие жилы.
• В – изоляция из поливинилхлоридного пластиката пониженной горючести.
• Бб – броня из двух стальных оцинкованных лент, без подушки, которая является внутренней частью защитного покрова.
• Шв – защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката пониженной горючести.
• нг – не распространяет горение, может применяться в пожароопасных и взрывоопасных помещениях.
• LS – низкие показатели дымо и газовыделения.

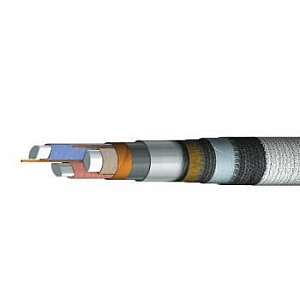

Конструкция кабеля АВБбШвнг-LS

1. Жилы – алюминиевые, одно- и многопроволочные, класс – 1 и 2 по ГОСТ 22483. Число жил – от 1 до 5. Однопроволочные жилы круглой формы имеют сечение от 2,5 до 240 мм², многопроволочные – от 25 до 1000 мм². Жилы секторной формы бывают сечением от 25 до 400 мм².

   Жилы имеют одинаковое сечение. В четырехжильных проводах есть одна жила меньшего сечения (нулевая или заземления) – от 16 до 185 мм² при сечении основной жилы от 25 до 400 мм².

2. Изоляция – поливинилхлорид низкой горючести. Толщина изоляции – от 0,6 до 1,3 мм. Изолированные жилы многожильных проводов скручены. Предусмотрена цветовая или цифровая маркировка токопроводящих жил.

   Цифровая применяется в кабелях с сечением жил более 70 мм². Цветовая предусматривает отличительную расцветку токопроводящих жил в соответствии с ГОСТ 31996. Изоляция жил заземления выполняется двухцветной (зелено-желтой), нулевых жил – синего цвета. В изделиях с секторными жилами поверх скрученных жил накладывается лента из полиэтилентерефталатной пленки.

3. Поясная изоляция из ПВХ пластиката пониженной пожароопасности толщиной не менее 0,9 мм. В кабелях с круглыми жилами внутренняя оболочка накладывается с заполнением промежутков между жилами композицией из поливинилхлоридного пластиката.
4. Броня – две стальные оцинкованные ленты, наложенные так, чтобы верхняя лента перекрывала зазоры между витками нижней. Толщина лент – 0,3 мм.
5. Защитная оболочка – выпрессованный шланг из ПВХ пластиката низкой горючести. Толщина – не менее 1,8-2,2 мм.

Область применения кабеля АВБбШвнг-LS

• Стационарные электротехнические установки. Передача и распределение электроэнергии в системах с номинальным напряжением до 1 кВ частотой 50 Гц.
• Разноуровневые трассы. Кабели могут прокладываться по наклонным, горизонтальным и вертикальным участкам кабельной трассы. Они могут использоваться на суше, во влажных зонах на высота до 4300 метров над уровнем моря.
• Электрические сети с заземленной или изолированной нейтралью. Длительность работы при коротком замыкании на землю – не более 8 часов, при общей продолжительности до 125 часов за год.
• Прокладка электрических сетей внутри зданий и на открытом воздухе. Могут прокладываться в открытых кабельных сооружениях с учетом объема горючей нагрузки кабелей, в наружных электроустановках, в трубах, в траншеях, в земле с высокой коррозионной активностью. Допускаются механические нагрузки, но не растягивающие усилия.
• Взрывоопасные зоны и системы АС 3 и 4 класса. Допускается прокладка кабеля во взрывоопасных помещениях B-Iб, B-Iг, B-II, B-IIa, в пожароопасных зонах.

Технические характеристики кабеля АВБбШвнг-LS

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Рабочая температура окружающей среды – от -50 до +50°С.
• Монтажная температура среды – не ниже -15°С.
• Допустимый нагрев токопроводящих жил – до +70°С.
• Нагрев жил в режиме перегрузки – до +80°С. Длительность – 8 часов в течение суток.
• Нагрев жил при коротком замыкании – до +160°С в течение 4 секунд.
• Предельная температура жил при КЗ по условию невозгорания – до +400°С.
• Максимальный монтажный радиус – 10 наружных диаметров для одножильных кабелей, 7,5 диаметров – для многожильных изделий.
• Сопротивление жил – не менее 7-10 Мом*км.
• Строительная длина – от 200 до 450 метров.
• Класс пожарной безопасности – П1б.8.2.5.4.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Прочность изоляции и оболочки при разрыве – не менее 12,5 Н/мм.
• Климатическое исполнение – УХЛ, Т по ГОСТ 15150.

ГОСТ АВБбШвнг-LS

• ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжением 0,66, 1 и 3 кВ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов, шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Скачать ГОСТ

Аналоги кабеля АВБбШвнг-LS

• АВБВнг – с алюминиевыми жилами, ПВХ изоляцией и оболочкой низкой горючести, с броней из стальных лент, не распространяет горение.
• АВБбВнг – с алюминиевыми жилами, ПВХ изоляцией и оболочкой низкой горючести, с броней из двух стальных лент, без подушки, не распространяет горение.
• АВБбШвнг – с алюминиевыми жилами, изоляцией из ПВХ пластиката пониженной горючести, броней из оцинкованных лент, без подушки, с защитным шлангом из выпрессованного поливинилхлорида низкой горючести, не распространяет горение.
• АВБбШп – с алюминиевыми жилами, изоляцией из ПВХ пластиката, с броней из стальных лент, без подушки, с защитным шлангом из сшитого полиэтилена.
• АВБШвнг-LS – с алюминиевыми жилами, изоляцией из ПВХ пластиката пониженной горючести, броней из оцинкованных лент, с защитным шлангом из выпрессованного поливинилхлорида низкой горючести, не распространяет горение. Низкие показатели выделения дыма и газа при тлении.

Производители кабеля АВБбШвнг-LS

• МКЗ
• Рыбинсккабель
• Сарансккабель
• СКТ ГРУПП
• Эм-кабель
• Энергокабель

Кабель АВБбШвнг-LS от компании РКБ

Компания РКБ предлагает большой выбор кабельных изделий для подключения стационарных установок с номинальным напряжением 0,66 и 1 кВ. У нас можно купить кабели АВБбШвнг-LS, отличающиеся высокой надежностью, прочностью и безопасностью. Все изделия имеют сертификаты, соответствуют требованиям действующих нормативных стандартов.

Кабели марки АВБбШвнг-LS имеют алюминиевые жилы круглой или секторной формы. Они имеют изоляцию из ПВХ композиции пониженной пожарной опасности, броню, защищающую изделия от механических нагрузок.
