Кабель КППГнг-HF

Кабель КППГнг-HF в Санкт-Петербурге

Кабели КППГнг-HF с медными токопроводящими жилами в безгалогенной полимерной композиции используются в системах контроля и управления, работающих при номинальном переменном напряжении до 0,66 и 1 кВ частотой 50 Гц.

Они обеспечивают стабильную передачу сигнала без помех и искажений, отличаются простотой монтажа, гибкостью, высокими техническими характеристиками и надежностью. Могут изгибаться на радиус, равный шести диаметрам кабеля, прокладываться в местах с большим скоплением народа.

Как выбрать кабель КППГнг-HF

При выборе кабельной продукции нужно учитывать номинальное напряжение подключаемой установки, допустимый ток нагрузки, геометрические параметры кабеля и размер сечения токопроводящих жил. Также важно обратить внимание на условия эксплуатации и монтажа продукции. Если прокладка будет производиться при низких температурах, требуется дополнительный нагрев изделия.

Расшифровка кабеля КППГнг-HF

  • К – кабель контрольный.
  • П – изоляция из безгалогенной полимерной композиции пониженной пожарной опасности.
  • П – оболочка из полимерной композиции, не содержащей галогенов.
  • Г – без бронированного покрова.
  • нг – не распространяет горение, может применяться в пожароопасных помещениях.
  • HF – не содержит галогенов, при возгорании не выделяет опасных химически активных газов.

Отсутствие буквы «А» в начале указывает на медные токопроводящие жилы. Также после «HF» может быть указано «М» - маслобензиностойкая продукция, «УФ» - стойкая к ультрафиолету. После буквенного обозначения идет числовое, показывающее число токопроводящих жил и их сечение.

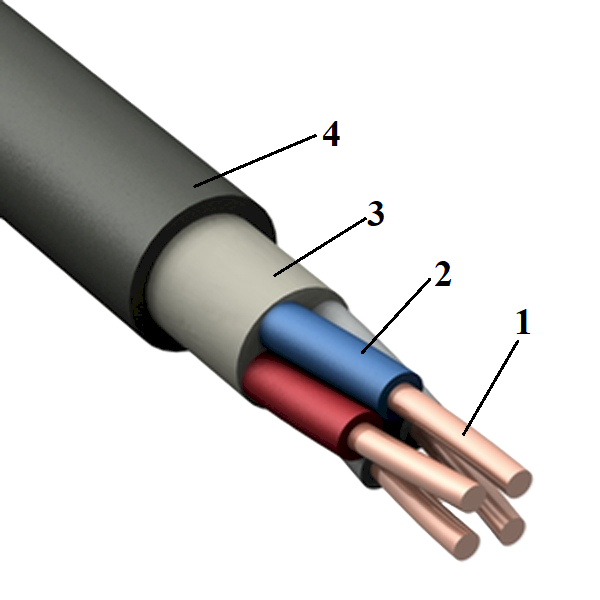

Конструкция кабеля КППГнг-HF

  1. Однопроволочная круглая медная жила, соответствующая 1 классу по ГОСТ 22483-2012. Номинальное сечение жил – от 0,5 до 6 мм2. Число жил – от 2 до 37 шт. Все жилы имеют одинаковое сечение.
  2. Изоляция токопроводящих жил – из полимерной композиции, не содержащей галогенов, номинальной толщиной 0,6-0,7 мм. Изоляция имеет отличительную расцветку – белые, красные и синие жилы. В каждом повиве имеется по одной жиле красного и синего цвета – счетная пара, остальные жилы – белые. Направляющая жила имеет красный цвет, синяя – счетная.
    Допускается цифровая маркировка жил, буквы – черные или темно-синие. Расстояние между цифрами – не более 35 мм.
  3. Заполнение между скрученными изолированными жилами из полимерной композиции, не содержащей галогенов, наложенное одновременно с разделительным слоем из полименой композиции, толщиной не менее 0,5 мм. Придает изделию круглую форму, заполняет пространство между изолированными жилами.
  4. Наружная оболочка из безгалогенной полимерной композиции, номинальной толщиной 1,5-1,9 мм.

Область применения кабеля КППГнг-HF

  • Неподвижное присоединение к электроприборам. Кабели применяются для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 660 В и 1 кВ частоты 50 Гц.
  • Объекты повышенной пожарной опасности. Могут использоваться для подключения оборудования на АЭС, объектах теплоэнергетики, нефте- и газопромышленности, в зданиях функциональной пожарной опасности Ф1-Ф3, во взрывоопасных зонах класса В-1а.
  • Объекты с массовым скоплением людей. Прокладываются в больницах, детских дошкольных образовательных учреждениях, в офисных помещениях, оснащенных компьютерной и микропроцессорной техникой, в больницах, в развлекательных комплексах, зрелищных комплексах и спортивных сооружениях.
  • Групповая прокладка. Не распространяют горение, подходят для подключения и прокладки групповым способом внутри помещений и снаружи, при условии защиты от солнечного излучения и атмосферных осадков.

Технические характеристики кабеля КППГнг-HF

  • Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
  • Температура эксплуатации – от -50 до +50°С.
  • Температура монтажа без предварительного нагрева – не ниже -15°С.
  • Допустимый нагрев при эксплуатации – до +70°С.
  • Максимально допустимая температура жил при КЗ – до +160°С, длительность короткого замыкания – не более 4 секунд.
  • Минимальный монтажный радиус – 6 наружных диаметров.
  • Строительная длина – при сечении основных жил от 1,5 до 16 мм2 – 450 м, от 25 до 70 мм2 – 300 м, от 95 мм2 – 200 м.
  • Допустимые усилия натяжения при прокладке трассы – 50 Н/мм2.
  • Климатическое исполнение – УХЛ и Т по ГОСТ 15150.
  • Сопротивление изоляции при +20ºС – от 9 до 12 Мом*км.
  • Класс пожарной опасности – П1б.8.1.2.1.
  • Токсичность продуктов горения – от 40 до 120 г/мм2.
  • Содержание газов галогенных кислот – не более 5 мг/г.

ГОСТ КППГнг-HF

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КППГнг-HF

  • КППГЭнг-HF – контрольный кабель с медными жилами, в изоляции и оболочке из безгалогенной полимерной композиции низкой горючести, без бронированного покрова, с защитным экраном, не распространяет горение.
  • КППГнг-FRHF – огнестойкий контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции без галогенов, без защитного покрова, не распространяет горение.
  • КППГнг – контрольный кабель с медными жилами, в изоляции и оболочке из полимерной композиции низкой горючести, без защитного покрова, не распространяет горение.
  • ППГнг-HF – с медными жилами, изоляцией и оболочкой из безгалогенной полимерной композиции, без защитного покрова, не распространяет горения.
  • КГППнг-HF – кабель гибкий с медными жилами, в изоляции и оболочке из полимерной композиции без галогенов, не распространяет горение.

Производители кабеля КППГнг-HF

  • БРЭКС
  • ИВКЗ
  • Конкорд
  • НКЗ
  • СегментЭнерго
  • Электротехмаш

Кабель КППГнг-HF от компании РКБ

Компания РКБ предлагает купить кабели КППГнг-HF, отличающиеся высокой надежностью, качественной изоляцией. Продукция сертифицирована, прошла необходимые заводские испытания предельным напряжением, проверку сопротивления изоляции и т.п.

Все кабели марки КППГнг-HF соответствуют требованиям действующих нормативных стандартов, используются для подключения электротехнических приборов, работающих при напряжении сети до 0,66 и 1 кВ переменного тока. Могут эксплуатироваться в умеренных температурных условиях без воздействия прямых солнечных лучей.
