Кабель КВБбШв

Кабель КВБбШв в Санкт-Петербурге

КВБбШв – многожильный силовой кабель с изоляцией и оболочкой из поливинилхлорида. Он предназначен для прокладки в земле, в кабельных каналах и на открытом воздухе. Кабель обладает высокой стойкостью к воздействию влаги, ультрафиолетового излучения и механических повреждений.

Кабели отличаются высокой надежностью, прочностью, имеют защитную броню. Они могут прокладываться по разным трассам, изгибаться на радиус, равный 10 наружным диаметрам, подключать системы с номинальным переменным напряжением 0,66 кВ частотой 100 Гц.

Как выбрать кабель КВБбШв

Для выбора подходящего кабеля необходимо учитывать его сечение, количество жил – от этого зависят основные параметры изделия. Также важно знать номинальное напряжение электроустановки, условия монтажа и эксплуатации продукции. Кабели КВБбШв имеют броню и могут применяться в местах, где есть опасность механического повреждения при эксплуатации.

Расшифровка кабеля КВБбШв

  • К – кабель контрольный.
  • В – изоляция из ПВХ пластиката
  • Б – броня из двух оцинкованных лент.
  • б – без подушки под броней, которая является внутренней частью защитного покрова.
  • Шв – выпрессованный шланг из ПВХ пластиката.

В маркировке отсутствует буква «А», это указывает на медные токопроводящие жилы. После буквенной указывается цифровая маркировка – количество жил и их сечение.

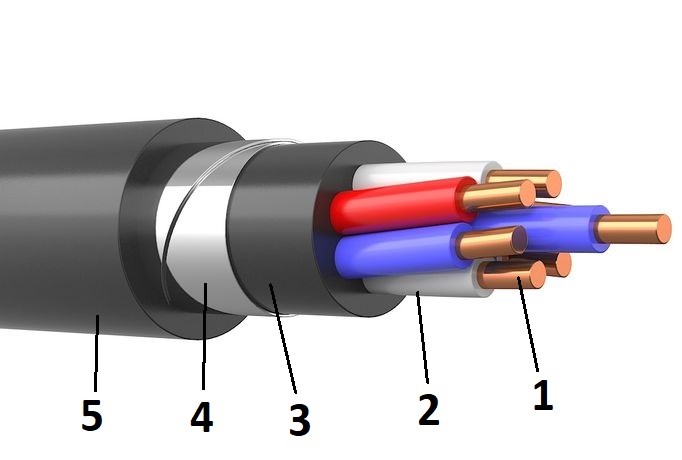

Конструкция кабеля КВБбШв

  1. Жилы – медные, однопроволочные, 1 класса по ГОСТ 22483.
    Число жил – от 4 до 54. Сечение – от 0,75 до 16 мм2.
  2. Изоляция – ПВХ пластикат номинальной толщиной от 0,6 до 0,9 мм.
    Предусмотрена цветовая маркировка изоляции. Красным цветом обозначается направляющая жила, синим – счетная, все остальные жилы – белые. Красная и синяя жила образуют «счетную пару», которая нужна для определения жилы в нужном ряду, повиве. Возможна цифровая маркировка.
  3. Разделительный слой из полиэтилена или ПВХ пластиката, в виде лент из полиамидной, ПЭТ пленки, крепированой бумаги. Толщина – не менее 0,5 мм. Кордель предназначен для придания кабелю практически круглой формы.
  4. Броня из двух стальных оцинкованных лент толщиной не менее 0,3 мм. Броня накладывается таким образом, чтобы не было промежутков. Без подушки, которая является внутренней частью защитного покрова для предохранения находящегося под ней элемента от коррозии и механических повреждений.
  5. Защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката. Толщина – от 1,8 до 2,0 мм.

Область применения кабеля КВБбШв

  • Стационарные электротехнические установки. Используются для неподвижного присоединения электротехнического оборудования, сборок зажимов распределительных устройств с номинальным напряжением 0,66 кВ переменного тока, 1 кВ постоянного.
  • Прокладка в земле. Допускается прокладка в земле или в траншеях, при наличии блуждающих токов вблизи электрифицированных железных дорог, трамвайных путей, рядом с карьерами.
  • Одиночная прокладка. Одиночная прокладка в производственных помещениях, в кабельных сооружениях. Групповая возможна только при применении пассивной огнезащиты.
  • Прокладка на в помещениях и на открытом воздухе. Кабели прокладываются на открытом воздухе, внутри зданий, в различных помещениях, в каналах, в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, если изделия не подвергаются значительным растягивающим усилиям. Могут использоваться при опасности механических повреждений в ходе эксплуатации.

Технические характеристики кабеля КВБбШв

  • Номинальное напряжение – 0,66 кВ переменного тока частотой 100 Гц, 1 кВ постоянного.
  • Испытательное напряжение – 2,5 кВ.
  • Рабочая температура окружающей среда – от -50 до +50°С.
  • Монтажная температура окружающей среды без предварительного нагрева – не ниже -7°С.
  • Допустимая температура нагрева жил – до +70°С.
  • Сопротивление изоляции – не менее 6-10 МОм*км.
  • Минимальный радиус гиба – 10 диаметров.
  • Строительная длина – от 150 метров.
  • Категория размещения – УХЛ, 1-5 по ГОСТ 15150.
  • Класс пожарной опасности – О1.8.2.5.4.
  • Срок службы – 30 лет.

ГОСТ КВБбШв

  • ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
  • ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
  • ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
  • ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВБбШв

  • КВБбШвз – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный стальными лентами, с заполнением.
  • КВБбШнг – контрольный кабель, с медными жилами, изоляцией из ПВХ низкой пожарной опасности, с защитным шлангом из ПВХ пониженной горючести. Бронированный стальными лентами, без подушки.
  • КВБбШнг-LS – контрольный кабель, с медными жилами, изоляцией из ПВХ низкой пожарной опасности, с защитным шлангом из ПВХ пониженной горючести. Бронированный стальными лентами, без подушки. С низким выделением дыма и газа при тлении.
  • КВБВнг(А)-LS – контрольный кабель, с медными жилами, изоляцией и оболочкой из ПВХ низкой пожарной опасности. Бронированный стальными лентами. С низким выделением дыма и газа при тлении.
  • КВПбШв – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный круглой проволокой.

Производители кабеля КВБбШв

  • БалтикКабель
  • ВОКЗ
  • Кабэкс
  • Кавказкабель
  • МАРПОСАДКАБЕЛЬ
  • Подольсккабель
  • ПРОМКАБЕЛЬ
  • Рыбинсккабель
  • Сарансккабель
  • ТОМСККАБЕЛЬ
  • ЭЛЕКТРОКАБЕЛЬ НН
  • Элкаб КЗ

Кабель КВБбШв от компании РКБ

В компании РКБ можно купить кабели КВБбШв с защитным бронированным слоем. Изделия предназначены для монтажа в кабельных линиях, электрощитах, электроустановках и других электротехнических системах с номинальным переменным напряжением 0,66 кВ частотой 100 Гц.

Кабели марки КВБбШв надежностью, стойкостью к механическим повреждениям. Они устойчивы к воздействию влаги, внешним факторам, температурным перепадам. Изделия проходят заводские испытания, соответствуют требованиям действующих нормативных стандартов, имеют сертификаты.
