Кабель КВБбШвнг-LS в Санкт-Петербурге

КВБбШвнг-LS – бронированный многожильный кабель с медными многопроволочными жилами, оболочкой из ПВХ и негорючим LS (Low Smoke) покрытием. Он отличается гибкостью, устойчив к перепадам температур, предназначен для групповой прокладки в помещениях, в жилых и офисных зданиях, на промышленных предприятиях.

Кабель имеет высокую электропроводность и надежную изоляцию, обеспечивает стабильную передачу сигнала и защиту от коротких замыканий. Броня надежно защищает изделие от механических повреждений, но не допускаются растягивающие усилия при эксплуатации.

Как выбрать кабель КВБбШвнг-LS

При выборе учитываются геометрические и электрические параметры продукции, число и сечение токопроводящих жил. Нужно знать номинальное напряжение подключаемой электроустановки, условия эксплуатации изделий, место протяжки, трассу. Допускаются механические воздействия, но не растягивающие усилия.

Расшифровка кабеля КВБбШвнг-LS

• К – кабель контрольный.
• В – изоляция из поливинилхлоридного пластиката низкой пожарной опасности.
• Б – броня из двух оцинкованных лент.
• б – без подушки под броней.
• Шв – выпрессованный шланг из ПВХ пластиката низкой горючести.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• LS – низкое выделение дыма и газа при тлении, горении.

Буква «А» в маркировке отсутствует, что говорит о медных токопроводящих жилах. Далее идет цифровая маркировка – количество жил и их сечение.

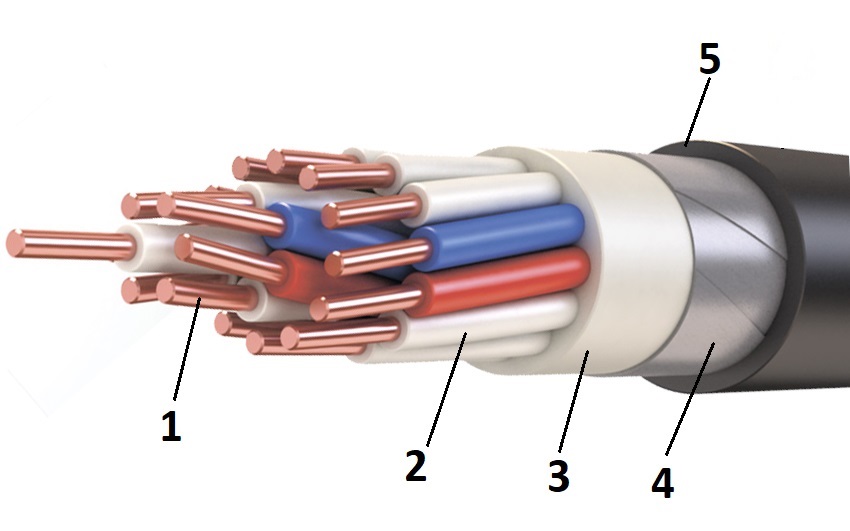

Конструкция кабеля КВБбШвнг-LS

1. Жилы – медные, однопроволочные, 1 класса по ГОСТ 22483.

2. Число жил – от 4 до 37. Сечение – от 1 до 10 мм². У всех жил равное сечение.
3. Изоляция жилы из ПВХ пластиката пониженной пожароопасности номинальной толщиной от 0,6 до 0,9 мм.
   Предусмотрена цветовая маркировка изоляции сплошным цветом. Цветовая маркировка состоит из основного - белого, красного и синего. Красная и синяя жила образуют «счетную пару», которая нужна для определения жилы в нужном ряду, повиве. Допускается цифровая маркировка темно-синими или черными цифрами на белых жилах.
4. Разделительный слой из ПВХ пластиката пониженной пожароопасности. Толщина – не менее 0,6 мм. Используется для придания кабелю практически круглой формы.
5. Разделительный слой из ПВХ пластиката пониженной пожароопасности толщиной не менее 0,6 мм, накладывается с перекрытием, чтобы не было промежутков. Без подушки, которая является внутренней частью защитного покрова.
6. Внешний защитный покров в виде выпрессованного шланга из поливинилхлоридного пластиката низкой пожарной опасности с низким выделением дыма и газа при тлении. Суммарная толщина оболочки – от 1,8 до 2,0 мм.

Область применения кабеля КВБбШвнг-LS

• Неподвижные электротехнические установки. Применяются для стационарного присоединения к электроприборам, аппаратам, электрическим распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц, постоянным напряжением до 1 кВ.
• Прокладка в земле. Кабель прокладывается в земле, траншеях, каналах, туннелях, в условиях агрессивной среды, в местах, подверженных воздействию блуждающих токов, без растягивающих усилий при угрозе механических повреждений.
• Групповая прокладка. Не распространяет горения при пучковой прокладке с учетом объема горючей нагрузки кабелей. Может применяться в сетях напряжения с изменяемой высотой, но требуется жесткое закрепление, так как кабель малоустойчив к растяжениям.
• Прокладка на в помещениях и на открытом воздухе. Кабели используются на промышленных предприятиях, в энергетической отрасли, в машиностроении, в строительстве. Можно размещать на открытом воздухе в специальных коробах, защищенных от солнечного излучения.

Технические характеристики кабеля КВБбШвнг-LS

• Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Испытательное напряжение – 2,5 кВ.
• Рабочая температура окружающей среда – от -50 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -7°С.
• Допустимая температура нагрева жил – до +70°С.
• Сопротивление изоляции – не менее 6-10 МОм*км.
• Минимальный радиус гиба – 7,5 или 10 наружных диаметров.
• Строительная длина – от 200 до 450 метров.
• Категория размещения – УХЛ, Т, категория 1-5 по ГОСТ 15150.
• Класс пожарной опасности – П1б.8.2.2.2.
• Токсичность продуктов горения – от 40 до 120 г/м³.
• Срок службы – 30 лет.

ГОСТ КВБбШвнг-LS

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВБбШвнг-LS

• КВБбШвнг – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный стальными лентами, без подушки.
• КВБбШнг-FRLS – контрольный кабель, с медными жилами, изоляцией из ПВХ низкой пожарной опасности, с защитным шлангом из ПВХ пониженной горючести. Бронированный стальными лентами, без подушки. С низким выделением дыма и газа при тлении. Огнестойкий.
• КВБВнг(А)-LS – контрольный кабель, с медными жилами, изоляцией и оболочкой из ПВХ низкой пожарной опасности. Бронированный стальными лентами. С низким выделением дыма и газа при тлении.
• КВПбШв – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный круглой проволокой, без брони.
• ВБбШвнг – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – выпрессованный ПВХ-шланг низкой горючести, не распространяет горение.

Производители кабеля КВБбШвнг-LS

• АЛЮР КАБЕЛЬНЫЙ ЗАВОД
• БалтикКабель
• ИВКЗ
• Кабель Импэкс
• Кабэкс
• КАБЭКС КАБЕЛЬНЫЙ ЗАВОД
• Кавказкабель
• НКЗ ЭЛЕКТРОКАБЕЛЬ НН
• ПО СЭК
• Рыбинсккабель
• ТОМСККАБЕЛЬ
• ЭЛЕКТРОКАБЕЛЬ НН
• Электротехмаш

Кабель КВБбШвнг-LS от компании РКБ

В компании РКБ можно купить кабели КВБбШвнг-LS с бронированным покровом, надежно защищающем изделия от механических воздействий. Все кабели изготавливаются из качественных материалов, проходят многоступенчатый контроль качества на производстве, проверку изоляционных характеристик, имеют сертификаты.

Кабели марки КВБбШвнг-LS имеют медные токопроводящие жилы в изоляции из ПВХ пластиката с низкими показателями выделения дыма и огня при тлении. Они могут прокладываться в пучках, отличаются стойкостью к внешним воздействиям, низкой горючестью.
