Кабель КВКбШвнг-FRLS в Санкт-Петербурге

КВКбШвнг-FRLS – контрольные огнестойкие кабели для вторичных систем контроля и управления, работающих при номинальном переменном напряжении 0,66 кВ частотой 100 Гц. Они отличаются высокой пожарной безопасностью, могут работать до 180 минут в условиях открытого огня.

Они характеризуются низким выделением дыма, газа при тлении, применяются при создании пожаробезопасных систем, могут использоваться на атомных станциях вне гермозоны.

Как выбрать кабель КВКбШвнг-FRLS

При выборе кабеля учитываются его основные технические характеристики – номинальное напряжение сети, геометрические параметры жилы, толщина изоляции, бронированного покрова. Нужно знать число жил в конструкции и их номинальное сечение, а также условия эксплуатации изделий, место их прокладки и т.п.

Расшифровка кабеля КВКбШвнг-FRLS

• К – кабель контрольный.
• В – изоляция из ПВХ пластиката низкой пожарной опасности.
• К – броня из круглых стальных проволок.
• б – без подушки под броней.
• Шв – выпрессованный шланг из ПВХ пластиката низкой горючести.
• нг – не распространяет горение, может применяться в пожароопасных помещениях.
• FR – огнестойкий, имеет защитный слой из слюдосодержащих лент.
• LS – низкое выделение дыма и газа при тлении, горении.

После буквенной маркировки идет цифровая, указывающая число токопроводящих жил, размер их сечения. Буквы «А» в маркировке нет, что говорит о медных токопроводящих жилах.

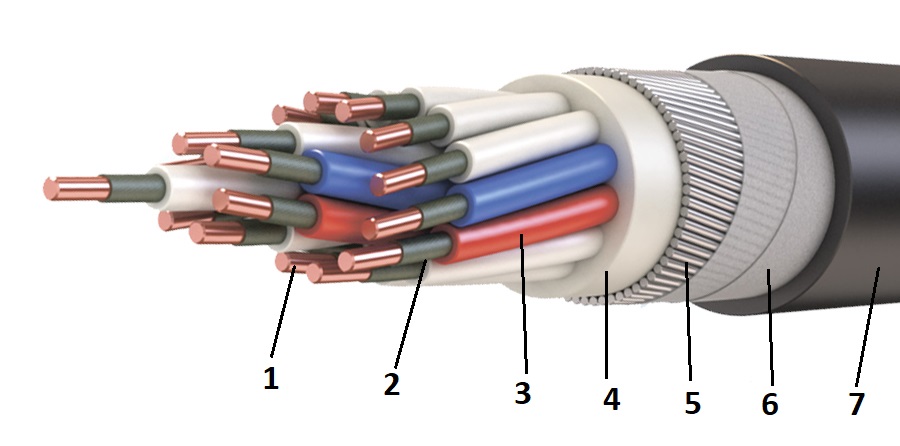

Конструкция кабеля КВКбШвнг-FRLS

1. Жилы – медные, однопроволочные, 1 класса по ГОСТ 22483.
   Число жил – от 4 до 19. Сечение – от 0,75 до 6 мм². У всех жил равное сечение.
2. Термический барьер из двух слоев слюдосодержащих лент толщиной не менее 0,12 мм. Обеспечивает надежную огнезащиту.
3. Изоляция жилы из ПВХ пластиката пониженной горючести. Номинальная толщина – от 0,6 до 0,9 мм. Изолированные жилы отмаркированы. Цветовая кодировка – синий, красный и белый цвет. Синяя жила – счетная, красная – направляющая, они расположены рядом и образуют «счетную пару», которая нужна для определения жилы в нужном ряду, повиве. Допускается цифровая кодировка.
4. Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности, наносимая с заполнением промежутков между изолированными токопроводящими жилами. Придает кабелю практически круглую форму.
5. Броня из круглых стальных проволок. Подушка, являющаяся частью защитного бронированного покрова, отсутствует.
6. Разделительный слой из пленки.
7. Огнестойкий наружный покров в виде выпрессованного шланга из ПВХ пластиката низкой пожарной опасности с низким выделением дыма и газа при тлении. Толщина оболочки – от 1,8 до 2,0 мм.

Область применения кабеля КВКбШвнг-FRLS

• Подключение стационарных электроустановок. Используются для стационарного присоединения к электроприборам, аппаратам, электрическим распределительным устройствам с номинальным переменным напряжением до 0,66 кВ частотой до 100 Гц, постоянным напряжением до 1 кВ.
• Вторичные цепи коммуникации. Используются в обслуживающих цепях для контроля алгоритмов технологических процессов, протекающих в первичных силовых цепях, управления силовым оборудованием.
• Групповая прокладка. Не распространяет горения при пучковой прокладке.
• Пожароопасные помещения. Отличаются огнестойкостью, могут применяться во взрывоопасных зонах классов 0, 1 и 2 по ГОСТ 30852.13, в системах противопожарной защиты, управления пожаротушением, а также в других сетях, которые должны сохранять работоспособность в условиях пожара. Могут эксплуатироваться на атомных станциях вне гермозоны
• Прокладка на в помещениях и на открытом воздухе. Кабели используются на различных предприятиях, в нефтегазовой отрасли, в машиностроении. Прокладка - каналы, галереи, грунты, траншеи, открытые воздушные пространства.

Технические характеристики кабеля КВКбШвнг-FRLS

• Номинальное переменное напряжение – 0,66 кВ частотой 100 Гц.
• Номинальное постоянное напряжение – 1 кВ.
• Испытательное напряжение – 2,5 кВ.
• Рабочая температура окружающей среда – от -50 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -7°С.
• Допустимая температура нагрева жил – до +70°С.
• Сопротивление изоляции – не менее 6-10 МОм*км.
• Минимальный радиус гиба – 7,5 или 10 наружных диаметров.
• Строительная длина – от 200 до 450 метров.
• Категория размещения – УХЛ, Т, категория 1-5 по ГОСТ 15150.
• Класс пожарной опасности – П1б.1.2.2.2.
• Токсичность продуктов горения – от 40 до 120 г/м³.
• Огнестойкость – 180 минут.
• Срок службы – 30 лет.

ГОСТ КВКбШвнг-FRLS

• ГОСТ 1508-78. Кабели контрольные с резиновой и пластмассовой изоляцией. Скачать ГОСТ
• ГОСТ 26411-85. Кабели контрольные. Общие технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля КВКбШвнг-FRLS

• КВКбШвнг – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный стальной проволокой, без подушки.
• КВКбШнг-LS – контрольный кабель, с медными жилами, изоляцией из ПВХ низкой пожарной опасности, с защитным шлангом из ПВХ пониженной горючести. Бронированный стальной проволокой, без подушки. С низким выделением дыма и газа при тлении.
• КВБВнг-LS – контрольный кабель, с медными жилами, изоляцией и оболочкой из ПВХ низкой пожарной опасности. Бронированный стальными лентами. С низким выделением дыма и газа при тлении.
• КВПбШв – контрольный кабель, с медными жилами, изоляцией из ПВХ, с защитным шлангом из ПВХ пластиката. Бронированный круглой проволокой, без брони.
• ВБбШвнг – с медными жилами, изоляцией из ПВХ пластиката низкой горючести, броня из двух стальных лент, без подушки, защитный покров – выпрессованный ПВХ-шланг низкой горючести, не распространяет горение.

Производители кабеля КВКбШвнг-FRLS

• Рыбинсккабель
• Электротехмаш

Кабель КВКбШвнг-FRLS от компании РКБ

В компании РКБ можно купить кабели КВКбШвнг-FRLS, отличающиеся высокой огнестойкостью, пожарной безопасностью. Все изделия проходят заводские испытания испытательным напряжением, многоступенчатый контроль качества. Они соответствуют требованиям ГОСТ 1508 и действующим нормативным стандартам, применяются для подключения электротехнических установок с высокими требованиями по огнестойкости системы.

Кабели марки КВКбШвнг-FRLS имеют бронированный покров из стальных проволок, могут применяться при опасности механического повреждения, сохраняют свои эксплуатационные характеристики при пожаре в течение 180 минут.
