Кабель МКЭШ в Санкт-Петербурге

МКЭШ – монтажный кабель с медными проводниками в изоляции из ПВХ пластиката. Они отличаются гибкостью, надежностью, простотой укладки, обеспечивают передачу данных и энергии без потерь качества сигнала. Могут применяться в сетях переменного тока до 500 В частотой 400 Гц, постоянного – 750 В.

Кабели марки МКЭШ могут прокладываться внутри и снаружи помещений, используются в разных областях промышленности, в промышленных установках, в сетях связи, при монтаже электронных устройств, систем автоматизации и управления.

Как выбрать кабель МКЭШ

При выборе кабеля нужно определить число токопроводящих жил, сечение проводника в соответствии с максимальным током, который будет передаваться по сети. Также важно знать условия эксплуатации и монтажа продукции, особенности прокладки и применения.

Расшифровка кабеля МКЭШ

• МК – монтажный кабель.
• Э – общий экран из медных проволок.
• Ш – оболочка шлангового типа из поливинилхлорида.

Отсутствие «А» в маркировке указывает на то, что жилы – медные. После буквенного обозначения кабеля идет цифровое, показывающее число токопроводящих жил и их сечение.

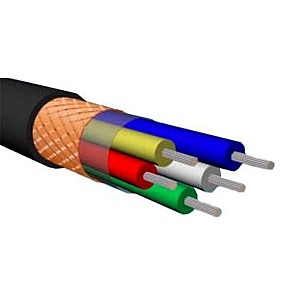

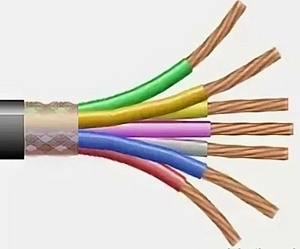

Конструкция кабеля МКЭШ

1. Жилы – медные, многопроволочные, круглые, лучженые оловом или оловянно-свинцовым припоем.
   • Класс 2 или 3 – сечение 0,75 мм².
   • Класс 4 – сечение от 0,35 до 2,5 мм².
   Жилы имеют равное сечение. Число жил – от 2 до 37.
2. Изоляция – поливинилхлоридный пластикат толщиной 0,5 мм.
   Изолированные жилы скручены, в каждом повиве имеется счетная пара – две цветных жилы, отличающиеся от других жил цветом. Счетная жила – синяя, направляющая – красная, остальные - белые. Допускается цифровая маркировка, цвет – темно-синий, черный. Расстояние между цифрами - до 35 мм.
3. Обмотка полиэтилентерефталатной пленкой. Возможно отсутствие этого слоя в конструкции кабеля.
4. Экран в виде оплетки медными лужеными проволоками диаметром 0,2 мм. Плотность – не менее 65%. Обеспечивает защиту от электромагнитных помех от внешних источников, радиочастотных воздействий, а также защищает проводники от создания собственных полей.
5. Защитная оболочка шлангового типа из поливинилхлоридного пластиката пониженной пожароопасности. Толщина – от 1,2 до 1,4 мм. Обеспечивает защиту от механических повреждений, влаги и химических воздействий.

Область применения кабеля МКЭШ

• Стационарное подключение электроприборов. Используются для подключения стационарных электрических устройств с номинальным переменным напряжением до 500 В частотой 400 Гц, постоянным 750 В.
• Межприборное и внутриблочное соединение. Используется для соединения разных электроприборов, электродвигателей, осветительных приборов, радиоаппаратуры, систем связи и т.п. Защищены от электромагнитных помех.
• Внутренняя и внешняя прокладка. Кабели могут прокладываться внутри и вне помещений, в кабельных каналах, промышленных установках, в лотках, по эстакадам, опорам, на открытом воздухе при условии защиты от механических повреждений, прямых солнечных лучей.
• Одиночная прокладка. Применяются для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая допускается только в наружных установках и в производственных помещениях с пассивной огнезащитой.

Технические характеристики кабеля МКЭШ

• Номинальное переменное напряжение – 500 В переменного тока частотой 400 Гц.
• Постоянное напряжение – 750 В.
• Рабочая температура окружающей среда – от -50 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -15°С.
• Допустимая температура нагрева жил – до +70°С.
• Волновое сопротивление при частоте 0,008 кГц – 92,9 Ом.
• Коэффициент затухания при частоте 0,008 кГц – 0,23 дБ/100 м.
• Сопротивление изоляции – не менее 10 МОм*км.
• Минимальный радиус изгиба – 3 диаметра.
• Строительная длина – от 200 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Класс пожарной опасности – О1.8.2.5.4.
• Снижение светопроницаемости – до 50%.
• Климатическое исполнение – УХЛ, категория 2-5 по ГОСТ 15150.
• Срок эксплуатации – не менее 15 лет.

ГОСТ МКЭШ

• ГОСТ 10348-80. Кабели монтажные многожильные с пластмассовой изоляцией. Технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля МКЭШ

• МКЭШвнг – монтажный, с медными жилами, изоляцией из ПВХ пластиката, экранированный, защитный покров - герметичный ПВХ-шланг низкой пожарной опасности, не распространяет горение.
• МКЭШнг-LS – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, экранированный, защитный покров – герметичный ПВХ-шланг низкой горючести, не распространяет горение, с низким выделением дыма и газа при тлении.
• МКЭШнг-LSLTx – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, экранированный, защитный покров - герметичный ПВХ-шланг низкой пожарной опасности, не распространяет горение, с низким выделением дыма и газа при тлении, низкотоксичный
• МКЭШвнг-HF – монтажный, с медными жилами, изоляцией из безгалогенного ПВХ пластиката низкой горючести, экранированный, защитный покров – герметичный ПВХ-шланг низкой горючести без галогенов, не распространяет горение.
• МКЭШвнг-FRLS – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, экранированный, защитный покров – герметичный шланг из ПВХ низкой горючести, не распространяет горение. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля МКЭШ

• Автопровод
• АЛЬФАКАБЕЛЬ
• БЕЛКАБ
• БРЭКС
• Брянсккабель
• ГОСНИП
• ИВКЗ
• Кавказкабель

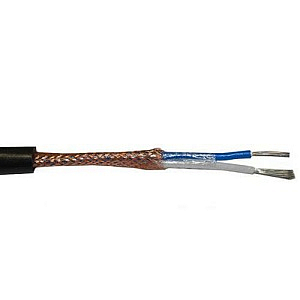

• КЗКП
• ПО СЭК

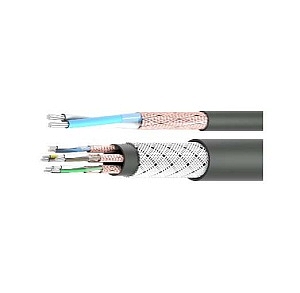

• СегментЭнерго
• Щучинский завод Автопровод
• Эколь

Кабель МКЭШ от компании РКБ

В компании РКБ можно купить кабели МКЭШ, отличающиеся высокой надежностью, простотой укладки и монтажа, гибкостью. Они изготавливаются из качественных материалов, проходят необходимые заводские испытания, комплектуются сертификатами. Изделия полностью соответствуют требованиям действующих нормативных стандартов.

Монтажные кабели марки МКЭШ имеют защитный экран в виде оплетки медной проволокой, обеспечивающую защиту от электромагнитных помех, создаваемых внешними источниками. Они могут применяться при подключении радиоаппаратуры, технических систем, где необходимо обеспечить стабильную передачу сигнала.
