Кабель МКШнг-LS в Санкт-Петербурге

МКШнг-LS – монтажные кабели с лужеными токопроводящими жилами в ПВХ оболочке, используемые для межприборного соединения, подключения электрических приборов, аппаратов с номинальным переменным напряжением до 500 В частоты 400 Гц. Они могут прокладываться в пучках, отличаются низким дымо- и газовыделением.

Кабели марки МКШнг-LS характеризуются гибкостью, простотой монтажа и укладки, обеспечивают стабильную передачу данных без помех и перебоев в работе. Они могут эксплуатироваться внутри и снаружи помещений при условии защиты от механических повреждений.

Как выбрать кабель МКШнг-LS

При выборе кабеля уточните необходимые параметры кабеля, такие как мощность, напряжение, сечение жил и другие технические характеристики. Важно знать условия эксплуатации и монтажа продукции, особенности прокладки – внутри или снаружи помещений, подключение приборов.

Расшифровка кабеля МКШнг-LS

• МК – монтажный кабель.
• Шв –шланг из поливинилхлоридного пластиката пониженной пожарной опасности.
• нг – не распространяет горение при пучковой прокладке.
• LS – низкое выделение газа и дыма при тлении, горении.

В маркировке отсутствует буква «А», это указывает на медные токопроводящие жилы. После буквенного обозначения идет цифровое, указывающее число жил, площадь поперечного сечения жилы, рабочее напряжение.

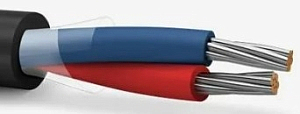

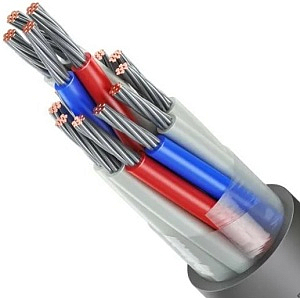

Конструкция кабеля МКШнг-LS

1. Жилы – медные, круглые, многопроволочные, луженые оловом или оловянно-свинцовым припоем. Количество жил в кабеле – от 2 до 37 при пучковой скрутке, от 2 до 14 – при парной скрутке. Класс жил – 3 и 4 по ГОСТ 22483. Номинальное сечение токопроводящих жил – от 0,35 до 4 мм.
   Жилы имеют равное сечение.
2. Изоляция – поливинилхлоридный пластикат пониженной пожароопасности. Номинальная толщина – от 0,5 до 0,6 мм. Изолированные жилы скручены пучковой или парной скруткой.
   В каждом повиве имеется счетная пара, одна жила – синяя, счетная, вторая – красная, направляющая. Допускается цифровая маркировка, в этом случае все жилы имеют белый цвет, а цифры выполнены в черном или темно-синем цвете, расстояние между цифрами не должно превышать 35 мм.
3. Разделительный слой - обмотка полиэтилентерефталатной или полиамидной лентой.
4. Наружная шланговая оболочка из ПВХ пластиката пониженной пожарной опасности/мелонаполненной невулканизированной резины с низким выделением дыма, газа при тлении. Номинальная толщина – от 1,2 до 2,3 мм.

Область применения кабеля МКШнг-LS

• Стационарный монтаж механизмов. Кабели используются для подключения аппаратов с номинальным переменным напряжением до 500 В частотой 400 Гц, постоянным 750 В.
• Межприборный монтаж. Используется для подключения устройств промышленной автоматики, контроллеров, датчиков, исполнительных механизмов и других устройств, требующих использование «витой пары» в качестве канала приема/передачи данных
• Кабельные сооружения. Могут прокладываться в помещениях, каналах, туннелях, в траншеях, во внутренних электроустановках, в зданиях, сооружениях и закрытых кабельных сооружениях. Возможна групповая прокладка с учетом горючей нагрузки.
• Наружная прокладка. Изделия могут прокладываться на открытом воздухе при условии защиты от механических повреждений, воздействия прямых солнечных лучей.
• Взрывоопасные и пожароопасные зоны. Могут применяться во взрывоопасной зоне класса В-1а, если отсутствует опасность механических повреждений.

Технические характеристики кабеля МКШнг-LS

• Номинальное переменное напряжение – 500 В переменного тока частотой 400 Гц.
• Постоянное напряжение – 750 В.
• Рабочая температура окружающей среда – от -50 до +50°С.
• Монтажная температура окружающей среды без предварительного нагрева – не ниже -15°С.
• Допустимая температура нагрева жил – до +70°С.
• Волновое сопротивление при частоте 0,008 кГц – 92,9 Ом.
• Коэффициент затухания при частоте 0,008 кГц – 0,23 дБ/100 м.
• Электрическая емкость между соседними жилами – до 180 нФ/км.
• Сопротивление изоляции – не менее 10 МОм*км.
• Минимальный радиус изгиба – 3 диаметра.
• Строительная длина – от 100 до 450 метров.
• Допустимые усилия натяжения при прокладке трассы – 50 Н/мм².
• Класс пожарной опасности – П1б.8.2.2.2.
• Снижение светопроницаемости – до 50%.
• Эксплуатационный ресурс – 10000 часов.
• Климатическое исполнение – УХЛ, Т, категория 2-5 по ГОСТ 15150.
• Срок эксплуатации – не менее 15 лет.

ГОСТ МКШнг-LS

• ГОСТ 10348-80. Кабели монтажные многожильные с пластмассовой изоляцией. Технические условия. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 7006-72. Покровы защитные кабелей. Конструкция и типы, технические требования и методы испытаний. Скачать ГОСТ
• ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги кабеля МКШнг-LS

• МКШв – монтажный, с медными жилами, изоляцией из ПВХ пластиката, защитный покров - герметичный ПВХ-шланг.
• МКШнг – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, защитный покров – герметичный ПВХ-шланг низкой горючести, не распространяет горение.
• МКШнг-LSLTx – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, защитный покров - герметичный ПВХ-шланг низкой пожарной опасности, не распространяет горение, с низким выделением дыма и газа при тлении, низкотоксичный
• МКЭШнг-LS – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, экранированный, защитный покров – герметичный ПВХ-шланг низкой горючести, не распространяет горение, с низким выделением дыма и газа при тлении.
• МКЭШвнг-FRLS – монтажный, с медными жилами, изоляцией из ПВХ пластиката низкой горючести, экранированный, защитный покров – герметичный шланг из ПВХ пластиката низкой горючести, не распространяет горение. Огнестойкий, с низким выделением дыма и газа при тлении.

Производители кабеля МКШнг-LS

• Автопровод
• БРЭКС
• ИВКЗ
• Кавказкабель
• СегментЭнерго
• Щучинский завод Автопровод
• Эколь
• Электротехмаш

Кабель МКШнг-LS от компании РКБ

В компании РКБ можно купить кабели МКШнг-LS с разным количеством токопроводящих луженых жил. Все изделия прошли заводские испытания, соответствуют требованиям действующих нормативных стандартов, комплектуются сертификатами.

Кабели марки МКШнг-LS применяются в помещениях, где важно обеспечить безопасность при возможном возникновении пожара, так как они выделяют меньше дыма и газов при горении. Они подходят для передачи сигналов в системах связи, электроустановках и других сферах.
