Кабель NUM-J

Кабель NUM-J в Санкт-Петербурге

NUM-J – монтажные силовые кабели, предназначенные для подключения бытовых приборов, для разводки электрических сетей освещения. Они изготавливаются по немецкому стандарту, могут прокладываться в стенах, под или над штукатуркой, в кабельных сооружениях и каналах.

Изделия имеют медные токопроводящие жилы, оснащаются жилой заземления. Они отличаются гибкостью, износостойкостью, длительным сроком службы.

Как выбрать кабель NUM-J

При выборе кабеля NUM-J нужно учитывать, что в конструкции есть желто-зеленая заземляющая жила. Это многожильная продукция для подключения осветительных систем и приборов напряжением до 0,66 кВ. Нужно знать напряжение электросети, предельный ток нагрузки, принять во внимание монтажные и рабочие условия кабеля.

Расшифровка кабеля NUM-J

  • N – изготовлен согласно немецкому стандарту VDE (Normenleitung), жилы – медные.
  • Y – изоляция из поливинилхлоридного пластиката (Isolierung der Adern aus Polyvinylchlorid);
  • M – монтажный кабель со специальной оболочкой (Mantelleitung).
  • J – в конструкции имеется желто-зеленая жила.

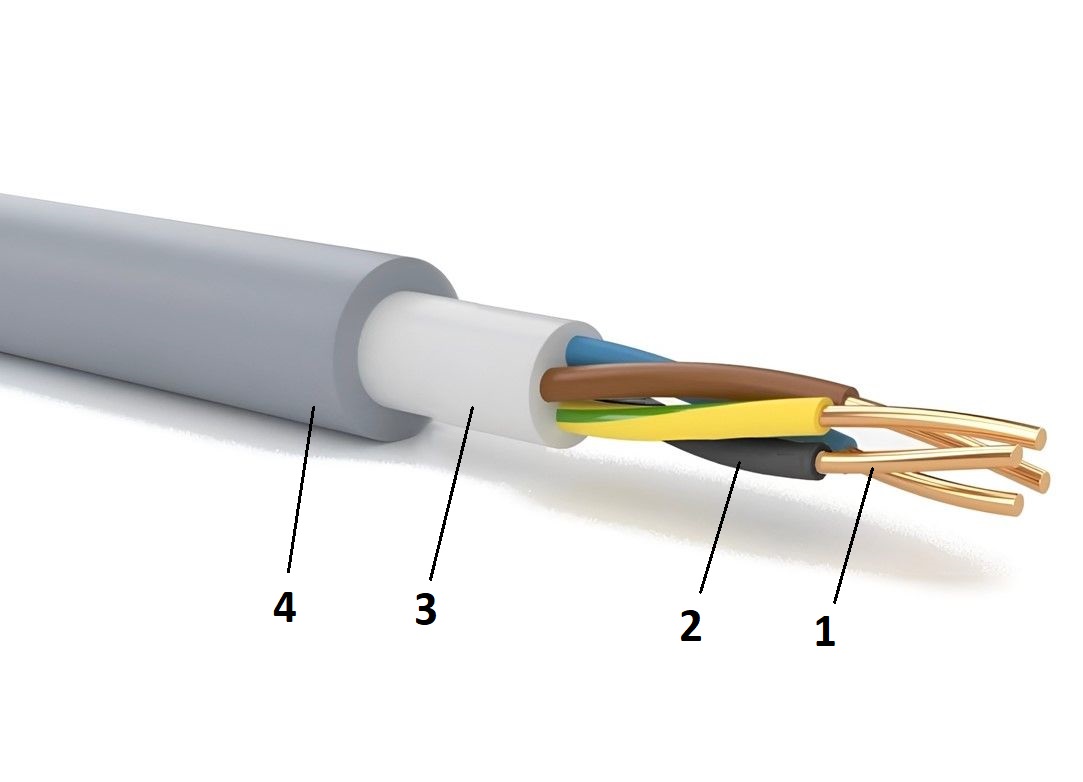

Конструкция кабеля NUM-J

Конструкция кабеля NUM-J
  1. Токопроводящие жилы – медные, круглой формы, однопроволочные или многопроволочные, 1 и 2 класса по ГОСТ 22483-77. Число жил – от 3 до 5. Жилы с сечением 1,5-10 мм2 являются однопроволочными, 16-35 мм2 – многопроволочными.
  2. Изоляция – из поливинилхлоридного пластиката. Изолированные жилы скручены, предусмотрена цветовая кодировка. В конструкции кабеля имеется жила заземления – двухцветная, желто-зеленая. Толщина изоляции – от 0,6 до 0,8 мм.
  3. Поясная изоляция – резина без вулканизации или ПВХ-пластикат, термоэластопласт. Придает кабелю круглую форму, гибкость, износостойкость, защищает от появления трещин, позволяет легко «разделывать» кабель при монтаже.
  4. Оболочка – из мелонаполненной поливинилхлоридной композиции светло-серого цвета. Толщина оболочки – от 1,4 до 1,6 мм.

Область применения кабеля NUM-J

  • Подключение электроустановок. Монтаж электропроводки кабельных линий в производственных, жилых и общественных зданиях, подключение приборов с номинальным переменным напряжением до 660 В частотой 50 Гц.
  • Осветительные приборы. Может применяться для монтажа электроосвещения в сухих и влажных помещениях.
  • Внутренняя прокладка. Предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки. Могут прокладываться в кабельных сооружениях, в трубах, в каналах, на специальных эстакадах, под или над штукатуркой.
  • Наружная прокладка. Допускается протяжка на открытом воздухе без механических воздействий и прямого попадания солнечного излучения. Не предназначены для прокладки в траншеях. Возможна протяжка снаружи кирпичных или бетонных стен, за исключением прямой заделки в сырой бетон.

Технические характеристики кабеля NUM-J

  • Номинальное напряжение – 0,66 кВ переменного тока частотой 50 Гц.
  • Испытательное напряжение – 3 кВ в течение 5 минут.
  • Температура эксплуатации – от -30 до +50°С.
  • Температура для прокладки кабеля без предварительного нагрева – не ниже -5°С.
  • Длительно допустимая температура нагрева жил кабелей – не более +70º С.
  • Допустимый ток нагрузки – от 18 до 50 А.
  • Максимальный монтажный радиус – 7,5 наружных диаметра.
  • Строительная длина – по месту, до 450 метров.
  • Срок эксплуатации – 30 лет.
  • Климатическое исполнение – УХЛ, 1-5 категория по ГОСТ 15150.
  • Класс пожарной опасности – О1.8.2.5.4.

ГОСТ NUM-J

  • ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
  • ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ
  • ГОСТ 31996-2012. Кабели силовые с пластмассовой изоляцией на номинальное напряжение 0,66, 1 и 3 кВ. Общие ТУ. Скачать ГОСТ

Аналоги кабеля NUM-J

  • ВВГз – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, с заполнением из невулканизированной резиновой смеси.
  • ВВГзнг – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката низкой пожарной опасности, с заполнением из невулканизированной резиновой смеси, не распространяет горение.
  • NYM-O – с медными жилами, с изоляцией и оболочкой из ПВХ пластиката, заполнение – невулканизированная мелонаполненная резина, без жилы заземления.

Производители кабеля NUM-J

  • КАМСКИЙ КАБЕЛЬ
  • Конкорд
  • Магна
  • Металлист
  • НКЗ ЭЛЕКТРОКАБЕЛЬ НН
  • ПромЭл
  • Русский свет
  • ЭЛЕКТРОКАБЕЛЬ НН

Кабель NUM-J от компании РКБ

В компании РКБ можно купить кабели NUM-J с желто-зеленой жилой заземления. Все изделия имеют сертификаты, отличаются высокими эксплуатационными характеристиками, соответствуют действующим нормативным стандартам.

Кабели марки NUM-J предназначены для одиночной прокладки. Они могут применяться в силовых и осветительных сетях, для подключения электротехнических приборов с номинальным напряжением 0,66 кВ.
