Кабель ППГнг-HF 4х4

Кабель ППГнг-HF 4х4

Кабель ППГнг-HF 4х4 разработан для эксплуатации там, где стандартные решения не справляются с требованиями пожарной безопасности. В его конструкции применяются кабели сечением жилы 4 мм2, каждая из которых выполнена из меди. Изоляция и оболочка сделаны из безгалогенной полимерной композиции, благодаря чему изделие не выделяет едкого дыма и коррозионно-активных газов даже при воздействии огня.

Такой кабель подходит для прокладки в местах массового скопления людей, включая аэропорты, медицинские учреждения и крупные промышленные предприятия. Он стабильно работает при переменном напряжении до 1 кВ и гарантирует высокий уровень защиты сетей.

Конструкция и особенности исполнения

Конструктивно кабель состоит из четырех медных жил одинакового сечения. Они соответствуют первому классу по ГОСТ и имеют круглую форму. Схема подключения – три фазы плюс нулевая жила. В качестве изоляции используется термопластичная полимерная композиция без галогенов, устойчивая к нагреву и старению.

Каждая жила имеет собственную цветовую маркировку: нулевая выполнена в синем цвете, остальные – в стандартных для фаз оттенках (черный, коричневый, серый/белый). Внутренняя оболочка дополнительно уплотняет пространство между жилами, что придает кабелю круглую форму и увеличивает его механическую стойкость.

Благодаря такому исполнению кабель сечением 4 мм способен выдерживать серьезные нагрузки при относительно небольшом диаметре.

Расшифровка кабеля ППГнг-HF 4х4

• П – изоляция из полимерной композиции, не содержащей галогенов.
• П – оболочка из полимерной композиции, не содержащей галогенов, низкой горючести.
• Г – без защитного покрова.
• нг – не распространяет горение при пучковой прокладке.
• HF – без галогенов, не выделяет коррозионно-активных газообразных продуктов при горении и тлении.
• 4 – количество токопроводящих жил.
• 4 – размер сечения токопроводящих жил, в мм².

В начале маркировки отсутствует буква «А», значит, токопроводящие жилы - медные.

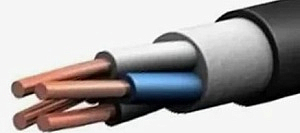

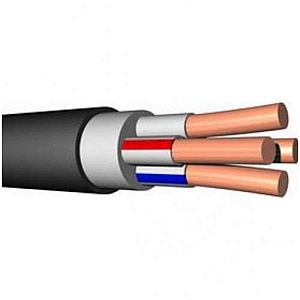

Конструкция кабеля ППГнг-HF 4х4

1. Четыре однопроволочные круглые токопроводящие медные жилы, соответствующие 1 классу по ГОСТ 22483-2012. Конструкция - (3 фазы + 0).
   Номинальное сечение жил – 4 мм². У всех жил одинаковое сечение.
2. Изоляция из безгалогенной термопластичной полимерной композиции на основе полиолефинов. Номинальная толщина изоляции – 0,7 мм. Предусмотрена цветовая или цифровая маркировка жил. Цветовая маркировка – сплошная или в виде полосы шириной 1 мм. В конструкции кабеля имеется синяя нулевая жила, остальные жилы имеют серый или белый, коричневый или красный, черный цвет.
3. Внутренняя оболочка из безгалогенной полимерной композиции. Накладывается с одновременным заполнением промежутков между изолированными жилами. Придает кабелю круглую форму.
4. Наружная оболочка из безгалогенной полимерной композиции. Номинальная толщина – 1,8 мм.

Область применения кабеля ППГнг-HF 4х4

Область применения кабеля охватывает широкий спектр задач:

• подключение стационарных установок в зданиях различного назначения;

• организация линий питания в условиях повышенной пожароопасности;

• прокладка в кабельных сооружениях, тоннелях, коллекторах;

• использование в бизнес-центрах и общественных учреждениях, где требуется минимальное выделение дыма и токсинов.

По своим характеристикам кабели медные силовые 3 жилы и четырехжильные исполнения востребованы в современном строительстве благодаря сочетанию гибкости, стойкости и долговечности.

Технические характеристики кабеля ППГнг-HF 4х4

• Номинальное напряжение – 0,66, 1 кВ переменного тока частотой 50 Гц.
• Температура эксплуатации – от -50 до +50°С.
• Монтажная температура без предварительного нагрева – не ниже -15°С.
• Допустимый нагрев при эксплуатации – до +70°С.
• Допустимый нагрев в режиме перегрузки – до +90°С.
• Предельная температура жил при КЗ – до +160°С, до +350°С – по условию невозгорания.
• Сопротивление изоляции – 5 Мом.
• Индуктивное сопротивление – 0,095 Ом/км.
• Наружный диаметр – 13,5-15 мм.
• Максимальный монтажный радиус – 7,5 наружных диаметров кабеля (около 105 мм).
• Расчетная масса 1 км кабеля – 350-375 кг/км.
• Токи нагрузки на воздухе – 33 А.
• Токи нагрузки в земле – 43 А.
• Допустимый ток односекундного КЗ – 0,43 А.
• Климатическое исполнение – В, категория 1-5 по ГОСТ 15150.
• Количество выделяемых газов галогенных кислот – максимально 5 мг/г.
• Показатель рН – не менее 4,3.
• Намотка на барабан – №8 – 200 м, №8а – 350 м, №8б – 450 м, №10 – 900 м, №12 – 1500 м, №12а – 2150 м, №14 – 2950 м.
• Класс пожарной безопасности – П1б.8.1.2.1.

Кабель ППГнг-HF 4х4 от компании РКБ

Преимущества выбора кабелей сечением 4 мм²

Выбор кабеля напрямую связан с безопасностью объекта. В отличие от стандартных решений, изделия без галогенов обеспечивают:

• снижение риска распространения огня при аварийных ситуациях;

• минимальное задымление и отсутствие коррозионных газов;

• стабильные электротехнические показатели на протяжении всего срока службы.

Именно поэтому кабели 3 жилы сечением 4 и четырехжильные аналоги активно применяются при строительстве современных инженерных систем.

Где купить кабели ППГнг-HF

Компания РКБ предлагает полный ассортимент кабельной продукции, включая ППГнг-HF 4х4. Это решение востребовано для монтажа линий питания, систем автоматизации и связи. Продукция сертифицирована и соответствует нормам пожарной безопасности.

Выбирая у нас, вы получаете кабель, который обеспечивает бесперебойную работу электросети даже в самых сложных условиях. При необходимости специалисты помогут подобрать кабели силовые 3 жилы сечением 4, а также альтернативные исполнения в зависимости от задачи.

 Кабель марки ППГнг-HF имеет устойчивую изоляцию, которая защищает его от воздействия внешних факторов и обеспечивает долгий срок службы.
