Провод СИП-3

Кабель СИП-3 в Санкт-Петербурге

В энергетике есть немало кабельных марок, но далеко не все выдерживают требования эксплуатации на высоковольтных линиях. Для напряжений 20 и 35 кВ чаще всего закладывают кабель СИП 3. Это решение проверено временем: алюминиевые жилы со стальным сердечником и прочная изоляция из полиэтилена позволяют кабелю работать десятилетиями.

Компания РКБ держит этот продукт в поставках постоянно. Это важно для подрядчиков, которые работают по жесткому графику и не могут ждать месяцами, пока кабель появится у производителя.

Как выбрать провод СИП-3

При выборе продукции требуется учесть силу токовой нагрузки, напряжение сети, в которой будет работать самонесущий изолированный кабель. Также нужно определить длину изделия, условия эксплуатации и монтажа системы.

Расшифровка кабеля СИП-3

• С – самонесущий.
• И – изолированный.
• П – провод.
• 3 – тип конструкции.

Конструкция провода СИП-3

Основа проста: одна жила круглого сечения. Она сделана из сталеалюминия – комбинация, которая одновременно обеспечивает электропроводность и дает жесткость. В старых сетях использовали «голые» провода, и при каждом сильном ветре были проблемы. Здесь конструкция самонесущая, поэтому монтаж проще, а эксплуатация надежнее.

Изоляция выполняется из полиэтилена, устойчивого к ультрафиолету. Слой окрашен в черный цвет, чтобы лучше держать воздействие солнечных лучей. При правильной прокладке оболочка не растрескивается и сохраняет свойства десятки лет.

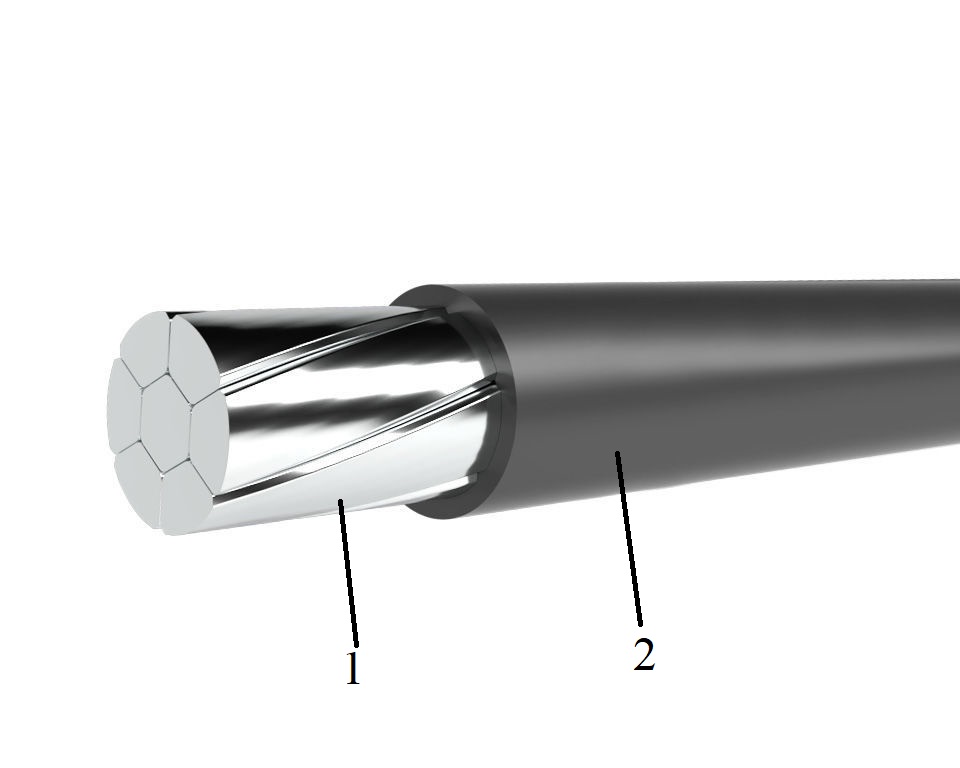

1. Токопроводящая жила – сталеалюминиевая, круглой формы, скрученная из нескольких отдельных жил с правым направлением. Жила – одна, номинальное сечение – от 35 до 240 мм2.
2. Изоляция – из термостойкого светостабилизированного (стойкого к УФ – излучению) полиэтилена. Полиэтиленовая изоляция окрашена в чёрный цвет.

Где используют кабель СИП 3

• Главное назначение – линии высокого напряжения. Кабель подходит для сетей 20 и 35 кВ, которые соединяют подстанции или идут к крупным потребителям. Его можно встретить в промзонах, на магистралях, ведущих к заводам и шахтам.

• Провод СИП 3 применяют и в населенных пунктах. Им строят распределительные линии в новых районах, тянут линии к коттеджным поселкам. Благодаря прочности и изоляции кабель можно прокладывать рядом с деревьями или зданиями, что снижает риски и упрощает проектирование.

• В городах СИП часто используют для уличного освещения, особенно там, где линии проходят рядом с дорогами. Изоляция защищает провод от коротких замыканий, что повышает безопасность.

Технические характеристики провода СИП-3

• Номинальное напряжение – 20, 35 кВ переменного тока частотой 50 Гц.
• Сила тока – от 200 до 670 А.
• Температура эксплуатации – от -50 до +50°С. Минимальная температура для прокладки кабеля без предварительного нагрева не менее -20°С. При меньшей температуре требуется предварительный нагрев.
• Допустимый рабочий нагрев – до +90°С.
• Предельно допустимый нагрев в режиме перегрузки – до +130°С.
Максимальная длительность – 8 часов.
• Температура нагрева жилы при КЗ – до +250°С в течение 5 секунд.
• Максимальный монтажный радиус – 10 наружных диаметров.
• Строительная длина – от 200 до 450 метров.
• Прочность изоляции при растяжении – не менее 12,5 МПа.

ГОСТ СИП-3

• ГОСТ 31946-2012. Провода самонесущие изолированные и защищенные для воздушных линий электропередачи. Общие ТУ. Скачать ГОСТ
• ГОСТ 22483-2012. Жилы токопроводящие для кабелей, проводов и шнуров. Скачать ГОСТ
• ГОСТ 23286-78. Кабели, провода и шнуры. Нормы толщин изоляции, оболочек и испытаний напряжением. Скачать ГОСТ
• ГОСТ 15150-69. Машины, приборы и другие технические изделия. Климатические исполнения. Скачать ГОСТ

Аналоги провода СИП-3

• СИПг-3 - герметизированные самонесущие изолированные провода для систем напряжением 20 и 35 кВ, устойчивые к продольному распространению воды.
• СИПн-3 - самонесущие изолированные провода для систем напряжением 20 и 35 кВ, не распространяющие горение.

Производители провода СИП-3

• Балткабель
• Белтелекабель
• ВКЗ
• КАМСКИЙ КАБЕЛЬ
• Людиновокабель
• Рыбинсккабель
• СКТ ГРУПП
• Цветлит
• Чувашкабель
• Эм-кабель
• ЭНЕРГОКОМПЛЕКТ МФ

Провод СИП-3 от компании РКБ

Преимущества

Срок службы кабеля превышает 40 лет. При этом эксплуатация возможна в диапазоне температур от –60 °C до +50 °C. Для монтажа минимальная температура – около –20 °C, ниже работать можно, но с риском повредить оболочку.

Кабель выдерживает сильный ветер, обледенение и механические нагрузки. Его прочность позволяет делать большие пролеты без дополнительных тросов. Это экономит материалы и упрощает монтаж.

СИП 3 удобен тем, что снижает вероятность аварий. Нет открытых проводов, меньше контактов с деревьями и посторонними предметами. Все это напрямую влияет на количество отключений в сетях.

Компания РКБ поставляет кабель только с сертификатами, и это критично для проектировщиков. На стадии согласований важно доказать, что кабель соответствует ГОСТ.

Подбор

При выборе учитывают длину пролетов, сечение жилы и условия эксплуатации. Чем больше нагрузка, тем больше требуется сечение. Ошибка приведет к перегреву или к неоправданным затратам.

Кабель СИП 3 для северных регионов подбирают с запасом прочности: там льдовая и ветровая нагрузка выше. В южных районах чаще обращают внимание на стойкость к ультрафиолету.

Провод СИП 3 должен соответствовать конкретному проекту. В РКБ консультируют и помогают подобрать вариант. Это исключает ошибки и ускоряет процесс закупки.

Технические моменты

• Номинальное напряжение – 20 и 35 кВ.

• Срок службы – более 40 лет.

• Диапазон эксплуатации – от –60 °C до +50 °C.

• Допустимая температура при монтаже – от –20 °C.

• Устойчивость к ультрафиолету – высокая.

• Допустимый нагрев жилы – до +130 °C.

Эти параметры делают кабель удобным для проектировщиков. Его можно закладывать и в новые линии, и в реконструкцию старых сетей.

СИП 3 стал фактически стандартом для воздушных линий высокого напряжения. Его используют энергетики, строительные компании и подрядчики по всей России.

Кабель СИП 3 сочетает прочность и долговечность, работает в суровых климатических условиях и служит десятилетиями.

При заказе через РКБ клиент получает сертифицированный продукт и поддержку специалистов. Это снижает риски и упрощает эксплуатацию сетей.
